| О мониторе
Назначение контактов

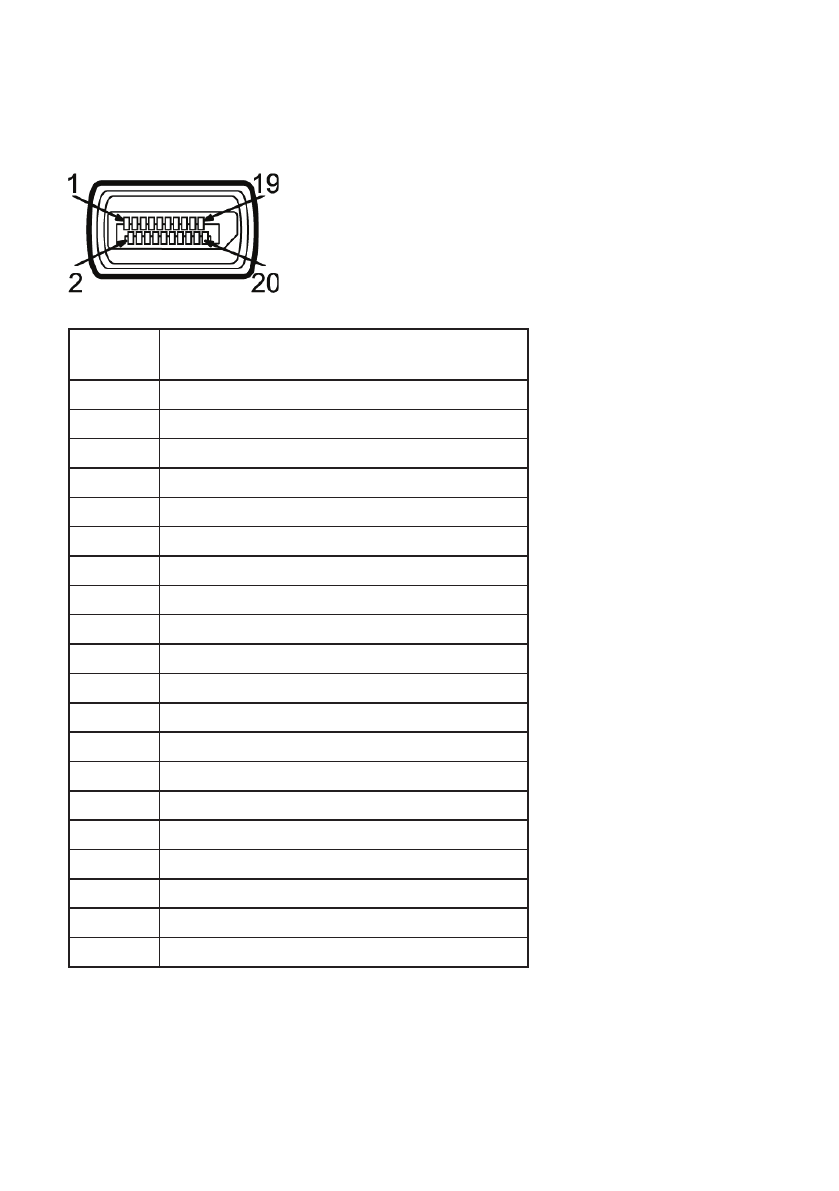

Разъем DisplayPort
Номер
контакта
20-контактная сторона подключенного
сигнального кабеля
1
ML0(p)
2
GND (земля)
3
ML0(n)
4
ML1(p)
5
GND (земля)
6
ML1(n)
7
ML2(p)
8
GND (земля)
9
ML2(n)
10
ML3(p)
11
GND (земля)
12
ML3(n)
13
GND (земля)
14
GND (земля)
15
AUX(p)
16
GND (земля)
17
AUX(n)
18
GND (земля)
19
Повторное вкл. питания
20
+3,3 В, питание DP
