О мониторе |
21

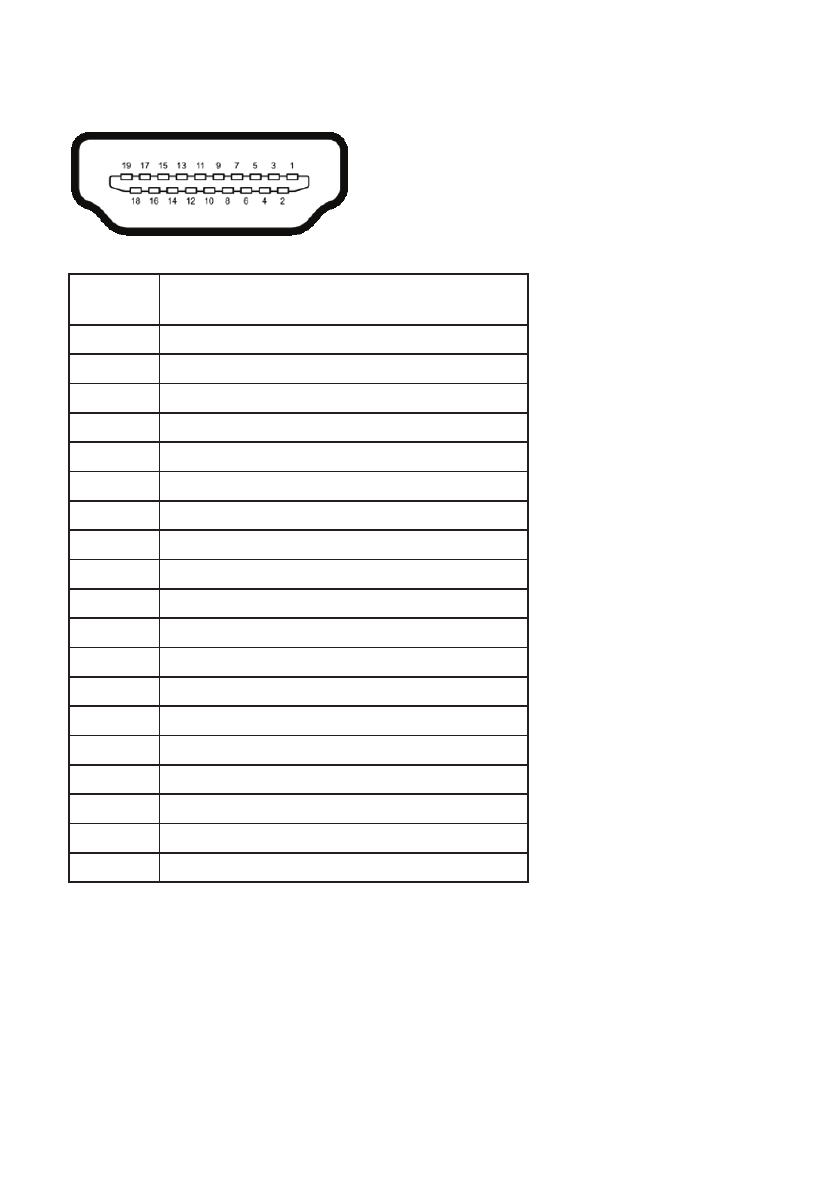

Разъем MHL
Номер
контакта
19-контактная сторона подключенного
сигнального кабеля
1
ДАННЫЕ TMDS 2+
2
ЭКРАН ДАННЫХ TDMS 2
3
ДАННЫЕ TMDS 2–
4
ДАННЫЕ TMDS 1+
5
GND (земля)
6
ДАННЫЕ TMDS 1–
7
MHL+
8
ЭКРАН ДАННЫХ TDMS 0
9
MHL-
10
ТАКТОВЫЙ СИГНАЛ TMDS+
11
GND (земля)
12
ТАКТОВЫЙ СИГНАЛ TMDS–
13
CEC
14
Рарезервирован (N.C. на устройстве)
15
ТАКТОВЫЙ СИГНАЛ DDC (SCL)
16
ДАННЫЕ DDC (SDA)
17
GND (земля)
18
VBUS (+5 В, 900 мА макс.)
19
CBUS
Функция Plug and Play
Можно подключить монитор к любой системе, совместимой с функцией Plug and
Play. Монитор автоматически представляет компьютеру данные EDID (Extended
Display Identification Data) с помощью протоколов канала экранных данных (DDC),
чтобы система могла сама настроиться и оптимизировать параметры монитора.
Большинство настроек монитора устанавливаются автоматически; при желании
можно выбрать другие параметры. Дополнительная информация об изменении
параметров монитора представлена в
Содержание
- 3 Содержание; Интерфейс USB (универсальной последовательной
- 5 О мониторе; Комплект поставки; Контактная информация Dell
- 6 Характеристики изделия
- 8 Вид спереди; Элементы управления на перед; Эксплуа
- 9 Вид сзади; Вид сзади с подставкой монитора
- 10 Вид снизу без подставки монитора
- 11 Технические характеристики монитора; Технические характеристики плоскопанельного монитора; Модель
- 13 Режимы отображения источника сигнала MHL; Режим отображения; Режимы MST многопотоковой передачи данных (MST); Монитор источни
- 14 Электрические характеристики
- 15 Физические характеристики
- 16 режимом экономии энергии
- 17 ENERGY STAR
- 18 Назначение контактов; Разъем DisplayPort; Повторное вкл. питания
- 19 Обнаружение активного соединения
- 21 Функция Plug and Play; Эксплуатация монитора.
- 22 Скорость передачи Скорость передачи; Восходящий разъем USB; Номер контакта 9-контактный разъем
- 23 Нисходящий разъем USB; Порты USB; Качество ЖК-мониторов и политика в отношении
- 24 Рекомендации по обслуживанию; Очистка монитора; ВНИМАНИЕ! Перед очисткой монитора прочтите следующие; инструкции; ОСТОРОЖНО! Перед очисткой монитора отключите кабель питания; при распаковке, очистке или эксплуатации монитора.
- 25 Настройка монитора; Прикрепление подставки; указанных в этом разделе, выполните; Инструкции по безопасности
- 27 Подключение монитора для выполнения функции DP MST; Модель U2515H поддерживает функцию DP MST. Для; А) Монитор воспроизводит содержимое; С помощью кнопки экранного меню перейдите в; Параметры отображения
- 28 Перейдите к пункту
- 29 DP; ВНИМАНИЕ! Рисунки используются только в качестве иллюстрации.
- 30 Подключение кабеля USB 3.0; Вид снизу
- 31 Укладка кабелей; Подключение монитора
- 32 Прикрепление крышки кабеля
- 33 Извлечение крышки кабеля; Нажмите на лапку на крышке кабеля.
- 34 Эксплуатация монитора; Включение питания монитора; Нажмите кнопку; Использование элементов управления на
- 35 Вход в систему
- 36 Кнопки на передней панели; OK
- 37 Использование экранного меню; Вход в систему меню; Главное меню для цифрового (mini DisplayPort) ввода
- 45 Поворотом экрана
- 47 Другие; Button Sound
- 49 Предупреждающие сообщения экранного меню; Технические характеристики
- 50 При переходе монитора в Power Save Mode (; режим; отображается следующее сообщение:; экранное меню
- 51 или; Поиск и устранение неисправностей
- 52 Установка максимального разрешения; Вертикальная растяжка, Вращение и Установка
- 53 найти наиболее удобный угол просмотра.; Вертикальная растяжка; Подставка растягивается по вертикали до 115 мм. На
- 54 Поворот монитора; до конца поднимите, чтобы не задеть за верхний край монитора.; Поворот по часовой стрелке
- 55 Поворот против часовой стрелки; Для установки в обратном направлении (180°) снимите; Альбомный; вид) в компьютере Dell потребуется обновленный драйвер; Портретный; может произойти ухудшение в работе
- 56 Установка двух мониторов
- 58 Регулировка параметров поворота экрана в
- 59 инструкции по безопасности; Самотестирование
- 60 видеокабель отсоединен или поврежден.; Встроенная система диагностики; Можно запустить встроенную систему диагностики, если
- 61 Общие проблемы
- 64 Проблемы, связанные с изделием
- 65 Неполадки, связанные с интерфейсом USB
- 66 Приложение; ОСТОРОЖНО! Правила техники безопасности; Справочник по изделию; Заявления Федеральной комиссии по связи; Выберите
- 67 Установка разрешения экрана; Если вы пользуетесь ПК DellTM или портативным; Персонализация
