О мониторе        |

19

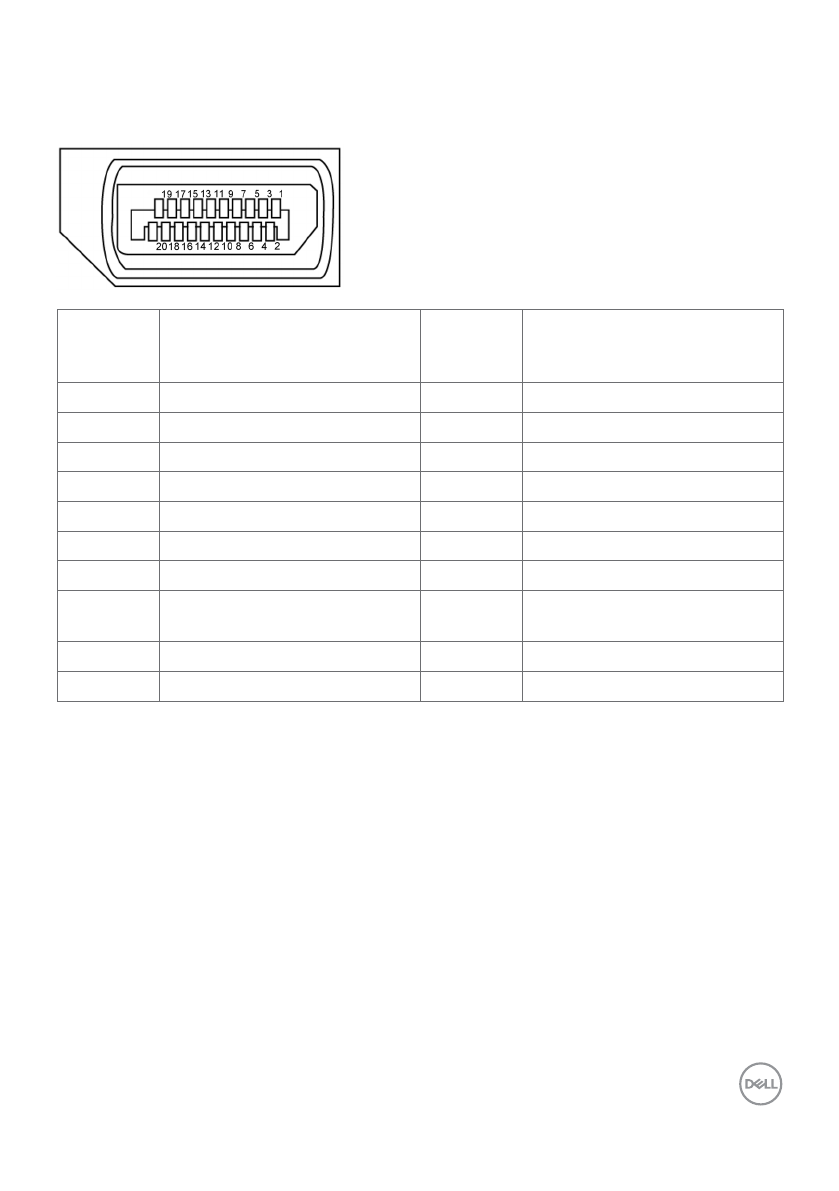

Назначение контактов

DisplayPort

Номер

контакта

20-контактный разъем

подключенного

сигнального кабеля

Номер

контакта

20-контактный разъем

подключенного

сигнального кабеля

1

ML3 (n)

11

GND

2

GND

12

ML0 (p)

3

ML3 (p)

13

CONFIG1

4

ML2 (n)

14

CONFIG2

5

GND

15

AUX CH (p)

6

ML2 (p)

16

GND

7

ML1 (n)

17

AUX CH (n)

8

GND

18

Обнаружение активного

соединения

9

ML1 (p)

19

Возвратный

10

ML0 (n)

20

DP_PWR
