О мониторе
|
19

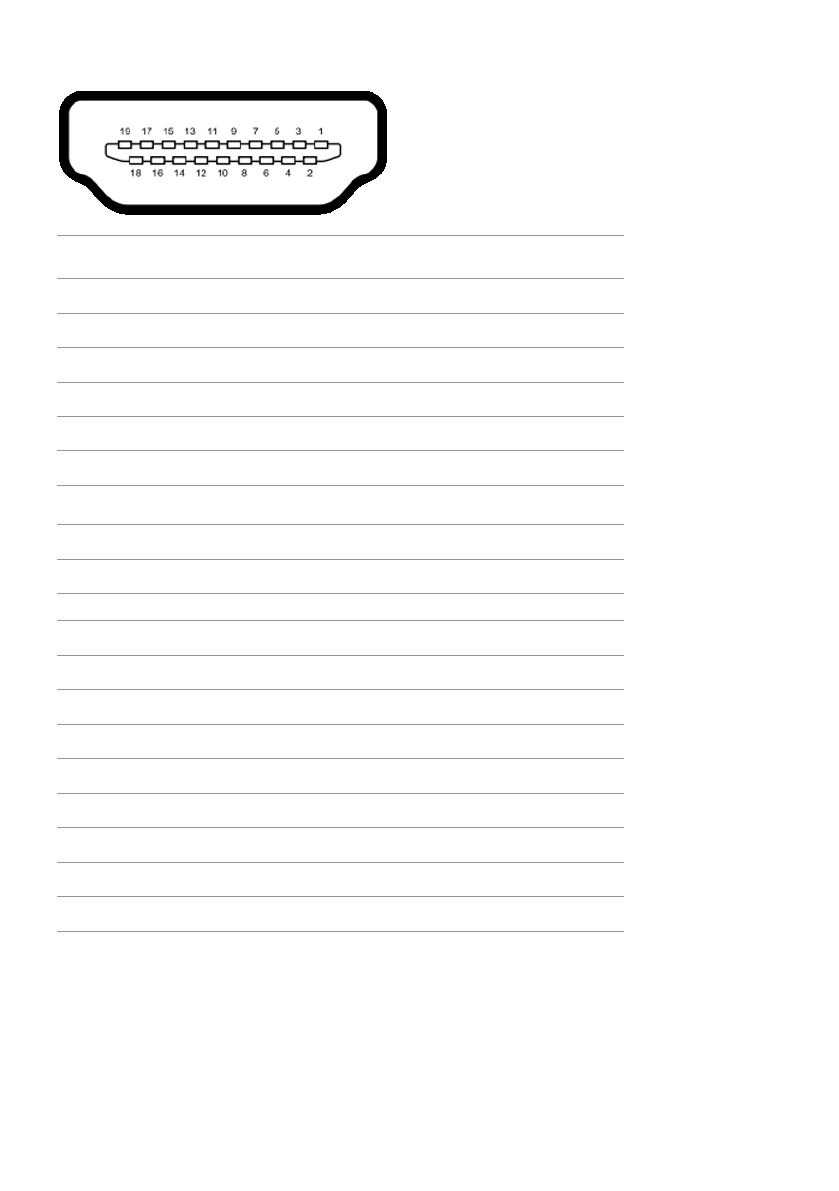

Порт MHL
Номер
контакта
19 контактный разъем подключенного
сигнального кабеля
1
ДАННЫЕ TMDS 2+
2
ЭКРАН ДАННЫХ TDMS 2
3
ДАННЫЕ TMDS 2–
4
ДАННЫЕ TMDS 1+
5
GND
6
ДАННЫЕ TMDS 1–
7
MHL+
8
ЭКРАН ДАННЫХ TDMS 0
9
MHL-
10
ТАКТОВЫЙ СИГНАЛ
TMDS +
11
GND
12
ТАКТОВЫЙ СИГНАЛ
TMDS -
13
CEC
14
Зарезервировано (N.C. на устройстве)
15
ТАКТОВЫЙ СИГНАЛ
DDC(SCL)
16
ДАННЫЕ
DDC (SDA)
17
GND
18
VBUS (+5 V, 900 mA maximum)
19
CBUS
Содержание
- 3 Содержание; Качество ЖК-мониторов и политика в отношении дефектов
- 5 О мониторе; Комплект поставки
- 7 Характеристики изделия
- 8 Компонентыи органы управления; Вид спереди
- 9 Вид сзади
- 10 Вид снизу
- 11 Технические характеристики; Панель
- 12 Разрешение
- 13 Режимы отображения сигнала источника MHL; Электрические характеристики
- 14 Технические характеристики динамиков; Физические характеристики
- 15 Характеристики окружающей среды
- 17 Назначение контактов; Порт VGA; Номер
- 18 Порт HDMI
- 19 Порт MHL
- 20 Интерфейс универсальной последовательной шины (USB)
- 21 Качество ЖК-мониторов и политика в
- 22 Настройка монитора; Крепление подставки
- 23 Подключение монитора; Подключение кабеля HDMI
- 24 Подключение USB-кабеля
- 25 Укладка кабелей
- 26 Установка крышки для кабелей; Снятие подставки монитора
- 27 Снимите защитную оболочку кабеля
- 29 Эксплуатация монитора; Включение монитора; Использование элементов управления на
- 31 Кнопки-на передней панели; Кнопка
- 32 Использование экранного меню; Доступ в систему меню
- 33 Пункты экранного меню; Меню и
- 42 Предупреждающие сообщения экранного меню
- 45 Устанавливая нужный наклон; Наклон
- 46 Поиск и устранение неисправностей; Самотестирование
- 47 Встроенная система диагностики
- 48 Общие проблемы
- 51 Проблемы, связанные с изделием
- 52 Описание проблем, связанных с мобильным
- 53 Приложение; Справочник по изделию; Декларации соответствия требованиям; Обращение в компанию Dell
- 54 Компьютер Dell
- 55 Компьютер, изготовленный не компанией Dell; Рекомендации по обслуживанию; Очистка монитора
