Приложение

│

 79

Назначение контактов

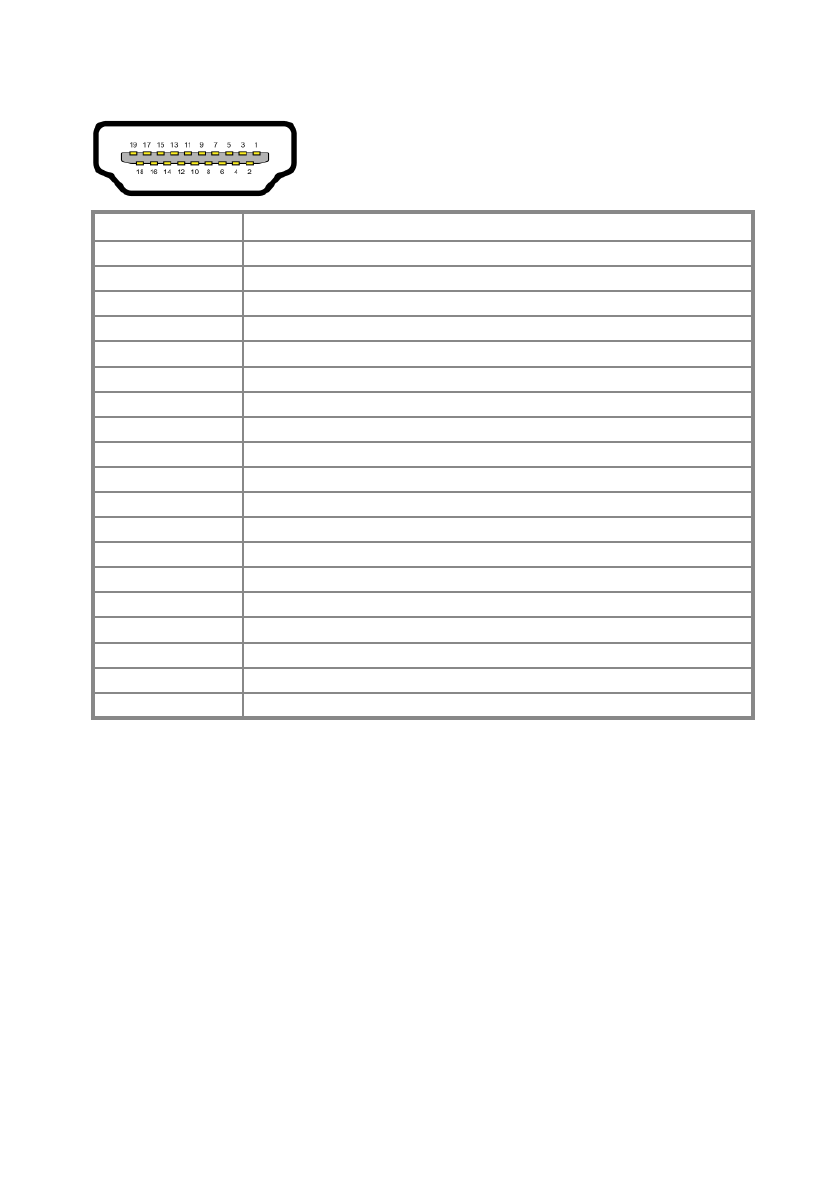

19-контактный соединитель HDMI

Номер контакта Назначение сигнала

1

ДАННЫЕ TMDS 2+

2

ДАННЫЕ TMDS 2 SHIELD

3

ДАННЫЕ TMDS 2-

4

ДАННЫЕ TMDS 1+

5

ДАННЫЕ TMDS 1 SHIELD

6

ДАННЫЕ TMDS 1-

7

ДАННЫЕ TMDS 0+

8

ДАННЫЕ TMDS 0 SHIELD

9

ДАННЫЕ TMDS 0-

10

ЧАСЫ TMDS+

11

ЭКРАН ЧАСОВ TMDS

12

ЧАСЫ TMDS-

13

CEC

14

Зарезервировано (N.C. на устройстве)

15

ЧАСЫ DDC (SCL)

16

ДАННЫЕ DDC (SDA)

17

Земля DDC/CEC

18

+5В ПИТАНИЕ

19

ОБНАРУЖЕНИЕ ГОРЯЧЕГО ШТЕПСЕЛЯ
