О мониторе
Назначение контактов

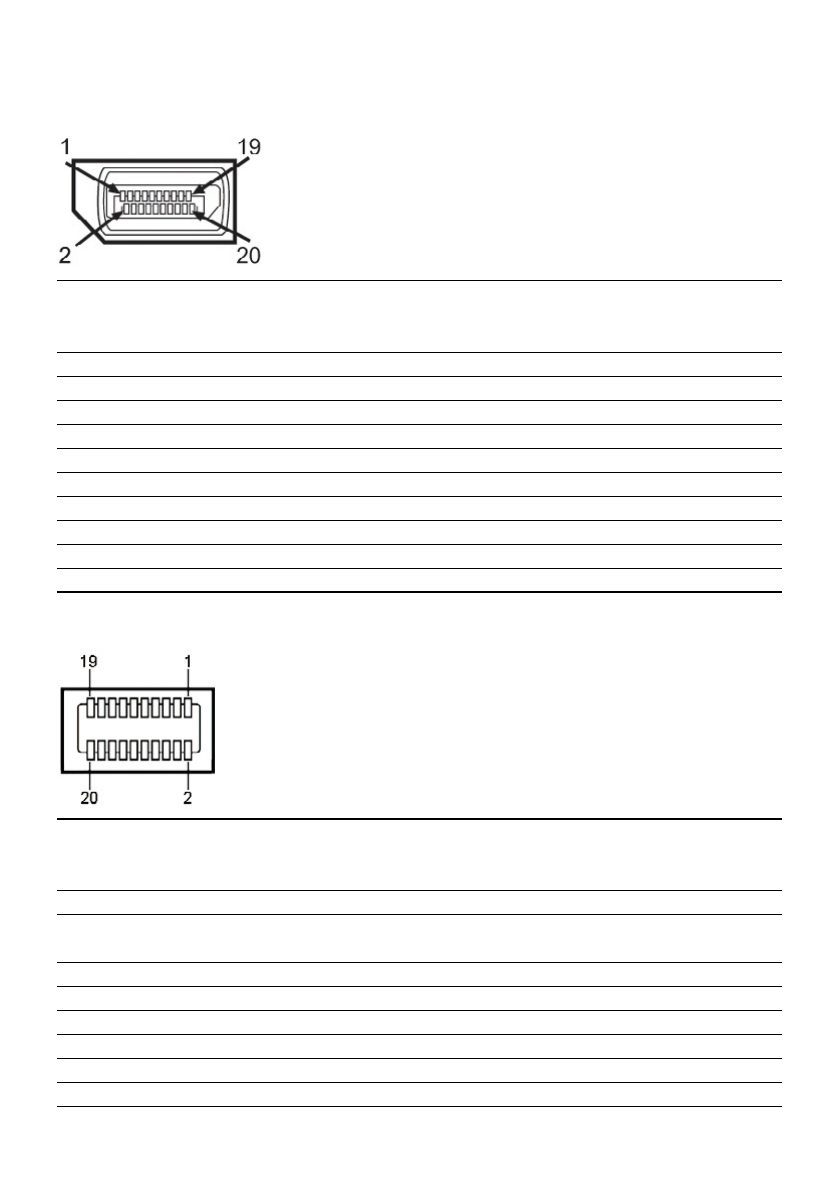

Разъем DisplayPort (вход DP и выход DP)
Номер
контакта
20-контактная
сторона разъема
монитора
Номер
контакта
20-контактная
сторона разъема
монитора
1
ML0(p)
11
GND (земля)
2
GND (земля)
12
ML3(n)
3
ML0(n)
13
GND (земля)
4
ML1(p)
14
GND (земля)
5
GND (земля)
15
AUX(p)
6
ML1(n)
16
GND (земля)
7
ML2(p)
17
AUX(n)
8
GND (земля)
18
HPD
9
ML2(n)
19
Питание DP, обратн.
10
ML3(p)
20
+3,3 В, питание DP
Разъем Mini DisplayPort
Номер
контакта
20-контактная
сторона разъема
монитора
Номер
контакта
20-контактная
сторона разъема
монитора
1
GND (земля)
11
ML2(p)
2
Обнаружение
активного соединения
12
ML0(p)
3
ML3(n)
13
GND (земля)
4
GND (земля)
14
GND (земля)
5
ML3(n)
15
ML1(n)
6
GND (земля)
16
AUX(p)
7
GND (земля)
17
ML1(p)
8
GND (земля)
18
AUX(n)
