Подключение монитора

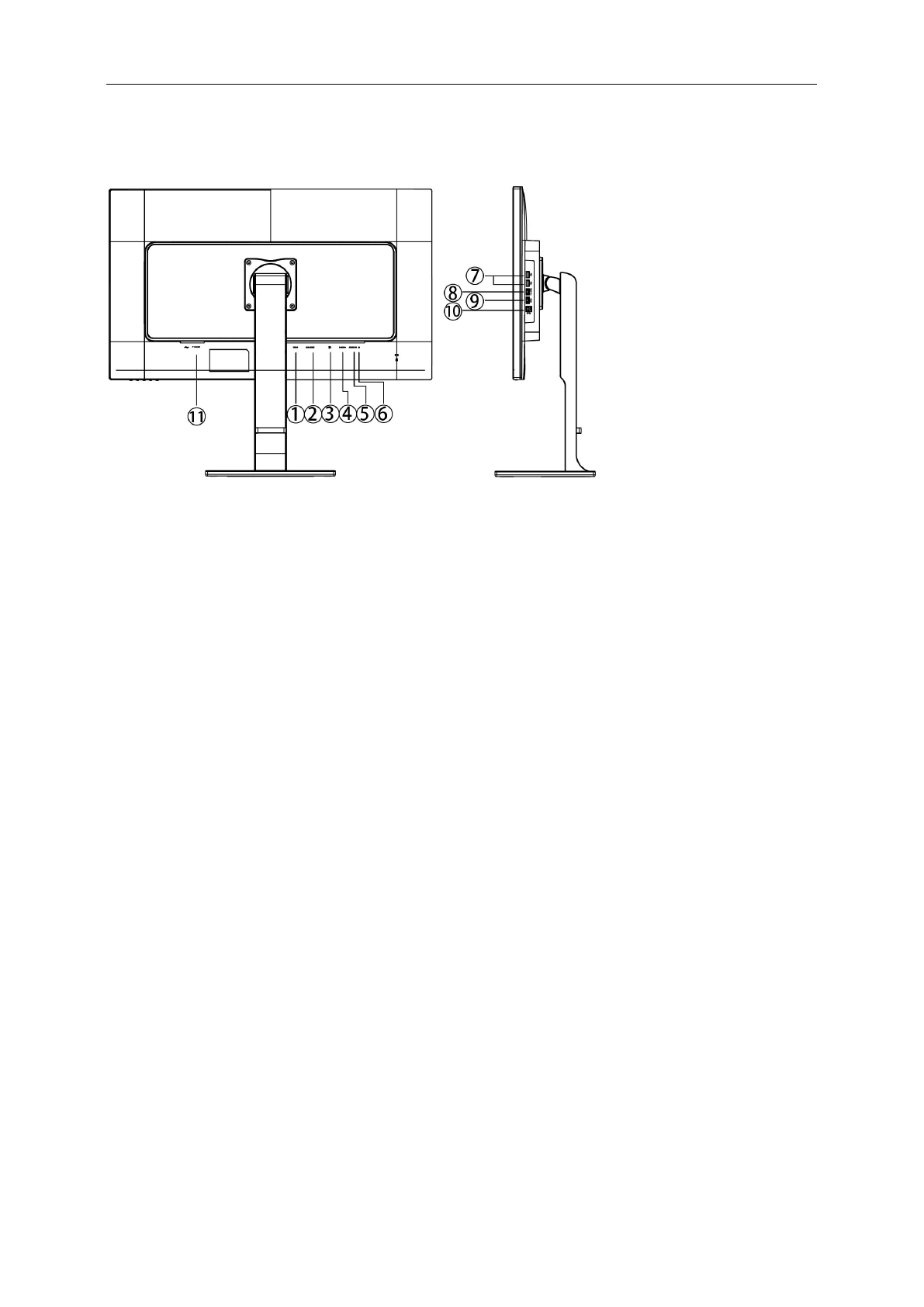

Кабельные разъемы на задней стенке монитора для подключения к компьютеру

1

DVI

2

MHL

-

HDMI

3

Display port

4

Аналоговый вход (кабель VGA с 15

-

контактным гнездом D

-

Sub)

5

AUDIO IN

6

Выход на наушники

7

USB 2

.

0

8

Разъем USB 3.0 + быстрая зарядка

9

USB 3.0

10

Вход USB

11

Электропитание


Для защиты оборудования следует всегда отключать ПК и ЖК

-

монитор перед подключением кабелей.

1

Подключить шнур питания к разъему для подключения источника питания переменного тока на задней стенке
монитора.

2

Подключить один конец 15

-

контактного кабеля D

-

Sub к задней стенке монитора, а другой конец

—

 к порту D

-

Sub

компьютера.

3

Другой вариант: (требует наличия видеокарты с портом DVI)

—

 подключить один конец DVI

-

кабеля к задней

стенке монитора, а другой конец

—

 к DVI

-

порту компьютера.

4

Другой вариант: (требует наличия видеокарты с разъемом HDMI)

—

 подключить один конец HDMI

-

кабеля к

задней стенке монитора, а другой конец

—

 к HDMI

-

разъему компьютера.

5

Другой вариант: (требует наличия видеокарты с портом DP)

—

 подключить один конец DP

-

кабеля к задней

стенке монитора, а другой конец

—

 к DP

-

порту компьютера.

6

Включить монитор и компьютер.

7

Поддерживаемые видеоразрешения:
(1)

VGA/MHL: 1920 x 1080 / 60 Гц (максимальное)

(2)

DVI: 1920 x 1080 / 60 Гц (максимальное)

(3)

DVI Dual

-

Link: 3840 x 2160 / 30 Гц (максимальное)

(4)

HDMI 1.4: 3840 x 2160 / 30 Гц ; HDMI 2.0: 3840 x 2160 / 60 Гц

(5)

DP 1.1:

3

840 x 2160 / 30 Гц ; DP 1.2: 3840 x 2160 / 60 Гц
