Ha

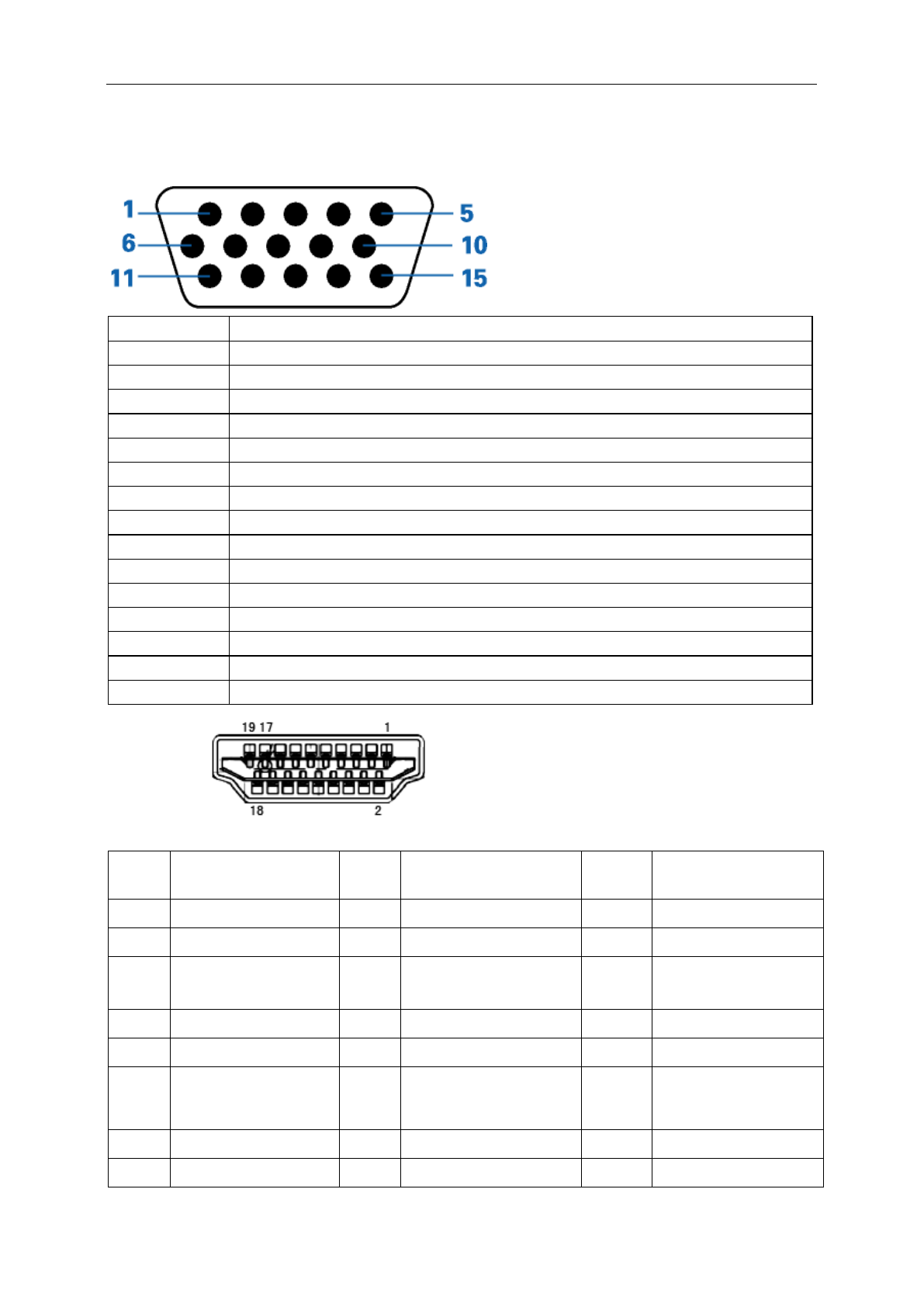

знaчeниe кoнтaктoв
Номер контакта 15-контактный разъем сигнального кабеля
1
Видео - Красный
2
Видео - Зеленый
3
Видео - Синий
4
Не исп.
5
Детектирующий кабель
6
Земля - Красный
7
Земля - Зеленый
8
Земля - Синий
9
+5V
10
GND (заземление)
11
Не исп.
12
Данные DDC
13
Гориз. синхр.
14
Верт. синхр.
15
Частота DDC
№
контакта
Наименование сигнала
№
контакта
Наименование сигнала
№
контакта
Наименование сигнала
1.
Данные TMDS 2+
9.
Данные TMDS 0-
17.
Земля DDC/CEC
2.
Экран данных TMDS 2
10.
Тактовый сигнал TMDS + 18.
Питание + 5 В
3.
Данные TMDS 2-
11.
Экран тактовогосигнала
TMDS
19.
Обнаружение
"горячего"подключения
4.
Данные TMDS 1+
12.
Тактовый сигнал TMDS -
5.
Экран данных TMDS 1
13.
CEC
6.
Данные TMDS 1-
14.
Зарезервирован (не
используетсяна
устройстве)
7.
Данные TMDS 0+
15.
SCL
8.
Экран данных TMDS 0
16.
SDA
51
