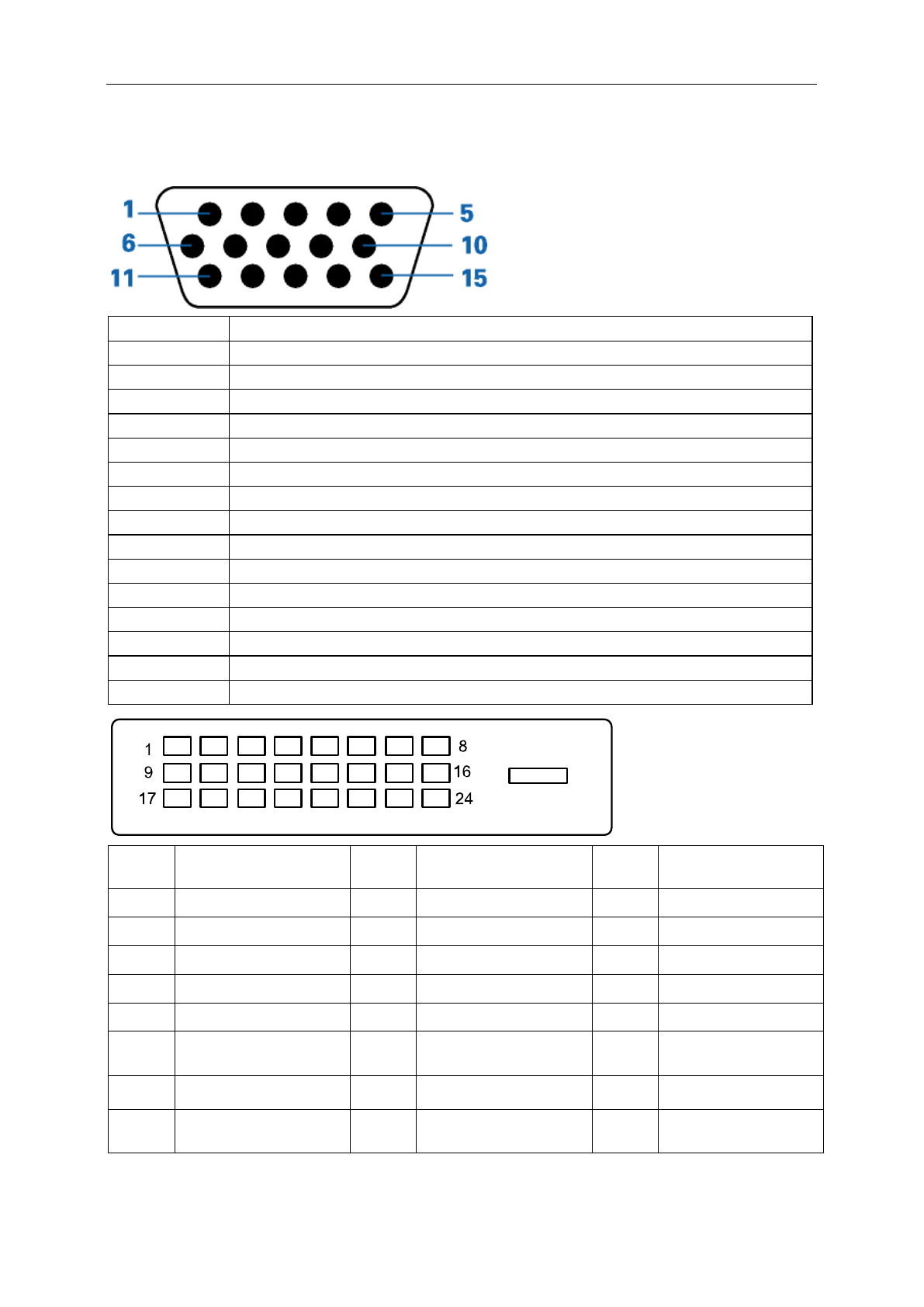

Ha

знaчeниe кoнтaктoв

Номер контакта  15-контактный разъем сигнального кабеля

1

Видео - Красный

2

Видео - Зеленый

3

Видео - Синий

4

Не исп.

5

Детектирующий кабель

6

Земля - Красный

7

Земля - Зеленый

8

Земля - Синий

9

+5V

10

GND (заземление)

11

Не исп.

12

Данные DDC

13

Гориз. синхр.

14

Верт. синхр.

15

Частота DDC

№

контакта



Наименование сигнала



№

контакта



Наименование сигнала



№

контакта



Наименование сигнала



1

Данные TMDS 2-

9

Данные TMDS 1-

17

Данные TMDS 0-

2

Данные TMDS 2+

10

Данные TMDS 1+

18

Данные TMDS 0+

3

Экран данных TMDS 2/4

11

Экран данных TMDS 1/3

19

Экран данных TMDS 0/5

4

Данные TMDS 4-/Не исп.

12

Данные TMDS 3-/Не исп.

20

Данные TMDS 5-/Не исп.

5

Данные TMDS 4+/Не исп.  13

Данные TMDS 3+/Не исп.  21

Данные TMDS 5+/Не исп.

6

Тактовый сигнал DDC

14

Питание + 5 В

22

Экран тактового сигнала
TMDS

7

Данные DDC

15

Заземление(+5

В

)



23

Тактовый сигнал TMDS +

8

Не исп.

16

Обнаружение "горячего"

подключения

24

Тактовый сигнал TMDS -
