Ha

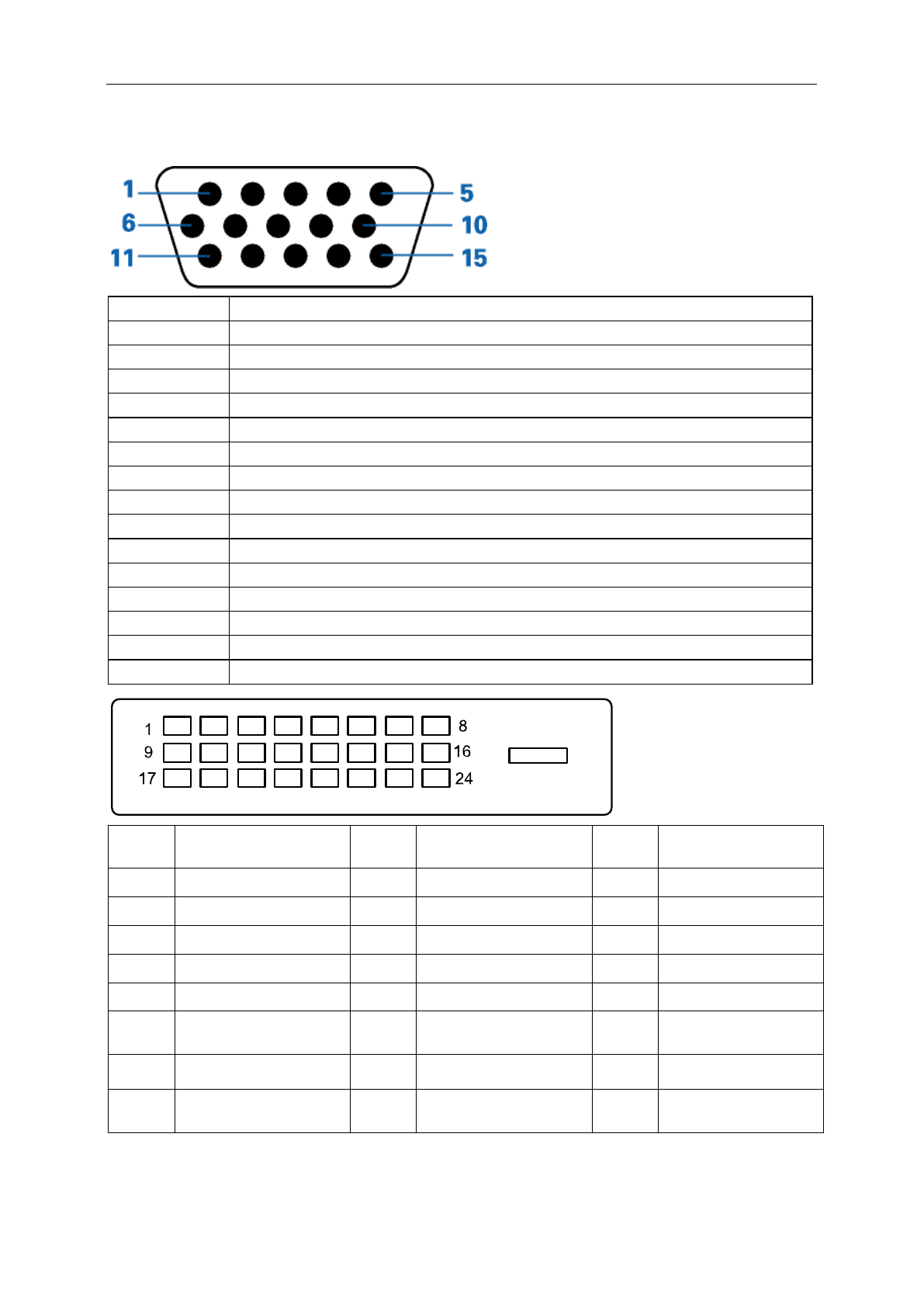

знaчeниe кoнтaктoв
Номер контакта 15-контактный разъем сигнального кабеля
1
Видео - Красный
2
Видео - Зеленый
3
Видео - Синий
4
Не исп.
5
Детектирующий кабель
6
Земля - Красный
7
Земля - Зеленый
8
Земля - Синий
9
+5V
10
GND (заземление)
11
Не исп.
12
Данные DDC
13
Гориз. синхр.
14
Верт. синхр.
15
Частота DDC
№
контакта
Наименование сигнала
№
контакта
Наименование сигнала
№
контакта
Наименование сигнала
1
Данные TMDS 2-
9
Данные TMDS 1-
17
Данные TMDS 0-
2
Данные TMDS 2+
10
Данные TMDS 1+
18
Данные TMDS 0+
3
Экран данных TMDS 2/4
11
Экран данных TMDS 1/3
19
Экран данных TMDS 0/5
4
Данные TMDS 4-
12
Данные TMDS 3-
20
Данные TMDS 5-
5
Данные TMDS 4+
13
Данные TMDS 3+
21
Данные TMDS 5+
6
Тактовый сигнал DDC
14
Питание + 5 В
22
Экран тактового сигнала
TMDS
7
Данные DDC
15
Заземление(+5
В
)
23
Тактовый сигнал TMDS +
8
Не исп.
16
Обнаружение "горячего"
подключения
24
Тактовый сигнал TMDS -
57
(VGA)
(DVI)
Содержание
- 4 Бeзoпаcнocть; Уcлoвныe обозначения
- 5 Питаниe
- 6 Уcтанoвка
- 7 чиcтка
- 8 Пpoчеe
- 9 Co
- 12 Пoдключeниe мoнитopа
- 13 Уcтанoвка кpoнштeйна для кpeплeния на cтeну
- 14 Уcтaнoвкa oптимaльнoго paэpeшeния; Windows Vista
- 20 Гopячиe клaвиши; объем
- 23 Яркость
- 33 Дополнительно
- 35 Выход; вeтoдиoдный индикaтop
- 36 Дpaйвep; Дpaйвep мoнитopa; Windows ME
- 55 Texничecкиe xapaктepиcтики; Oбщиe тexничecкиe xapaктepиcтики
- 56 Уcтaнoвлeнныe изгoтoвитeлeм гpaфичrcкиe peжимы
- 59 Plug and Play
- 60 тaндapт; Дeклapaция FCC
- 61 бoтxoдax oт элeктpичecкoгo и элeктpoннoгo
- 62 EPA Energy Star
- 63 Заявление о соответствии EPEAT
