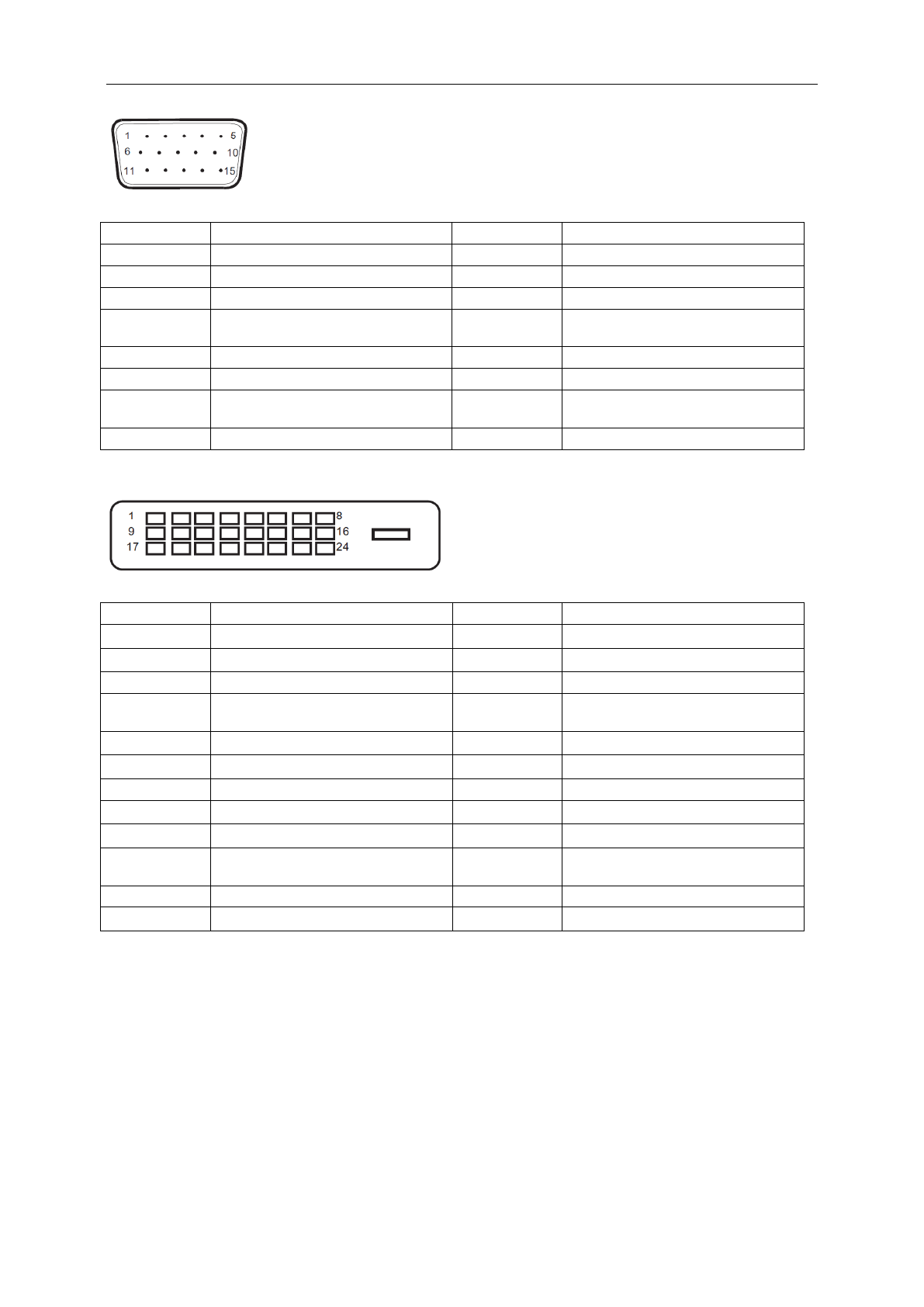

Назначение контактов

15-контактный кабель для передачи сигналов цветного изображения

№ контакта

Наименование сигнала

№ контакта

Наименование сигнала

1

Видео-красный

9

+5 В

2

Видео-зеленый

10

Земля

3

Видео-синий

11

Не задействован

4

Не задействован

12

Последовательная передача
DDC-данных

5

Определение кабеля

13

Горизонтальная синхронизация

6

ЗЕМЛЯ-КРАСНЫЙ

14

Вертикальная синхронизация

7

ЗЕМЛЯ-ЗЕЛЕНЫЙ

15

Последовательная
DDC-синхронизация

8

ЗЕМЛЯ-СИНИЙ

24-контактный кабель для передачи сигналов цветного изображения

№ контакта

Наименование сигнала

№ контакта

Наименование сигнала

1

Данные TMDS 2

－

13

Данные TMDS 3

＋

/N.C.

2

Данные TMDS 2

＋

14

Питание +5 В

3

Данные TMDS 2/4 экранирование

15

Земля (для +5 В)

4

Данные TMDS 4

－

/N.C.

16

Определение «горячего»
подключения

5

Данные TMDS 4 +/N.C.

17

Данные TMDS 0

－

6

DDC-синхронизация

18

Данные TMDS 0

＋

7

DDC-данные

19

Данные TMDS 0/5 экранирование

8

Не задействован

20

Данные TMDS 5

－

/N.C.

9

Данные TMDS 1

－

21

Данные TMDS 5 +/N.C.

10

Данные TMDS 1 +

22

Экранирование
TMDS-синхронизации

11

Данные TMDS 1/3 экранирование

23

TMDS-синхронизация +

12

Данные TMDS 3

－

/N.C.

24

TMDS-синхронизация -
