Ha
знaчeниe кoнтaктoв

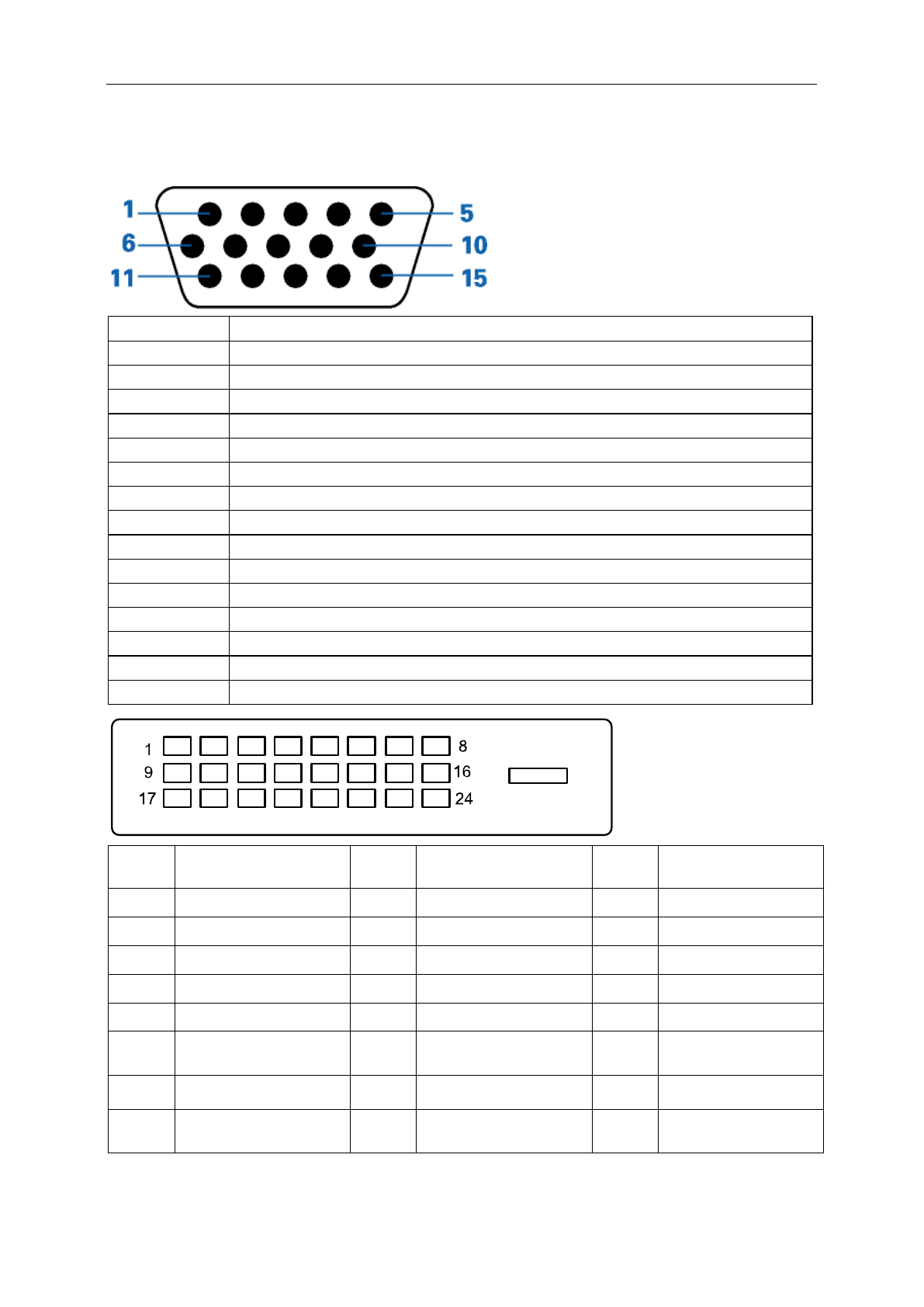

Номер контакта 15-контактный разъем сигнального кабеля
1
Видео - Красный
2
Видео - Зеленый
3
Видео - Синий
4
Не исп.
5
Детектирующий кабель
6
Земля - Красный
7
Земля - Зеленый
8
Земля - Синий
9
+5V
10
GND (заземление)
11
Не исп.
12
Данные DDC
13
Гориз. синхр.
14
Верт. синхр.
15
Частота DDC
№
контакта
Наименование сигнала
№
контакта
Наименование сигнала
№
контакта
Наименование сигнала
1
Данные TMDS 2-
9
Данные TMDS 1-
17
Данные TMDS 0-
2
Данные TMDS 2+
10
Данные TMDS 1+
18
Данные TMDS 0+
3
Экран данных TMDS 2/4
11
Экран данных TMDS 1/3
19
Экран данных TMDS 0/5
4
Данные TMDS 4-/Не исп.
12
Данные TMDS 3-/Не исп.
20
Данные TMDS 5-/Не исп.
5
Данные TMDS 4+/Не исп. 13
Данные TMDS 3+/Не исп. 21
Данные TMDS 5+/Не исп.
6
Тактовый сигнал DDC
14
Питание + 5 В
22
Экран тактового сигнала
TMDS
7
Данные DDC
15
Заземление(+5
В
)
23
Тактовый сигнал TMDS +
8
Не исп.
16
Обнаружение "горячего"
подключения
24
Тактовый сигнал TMDS -
