50



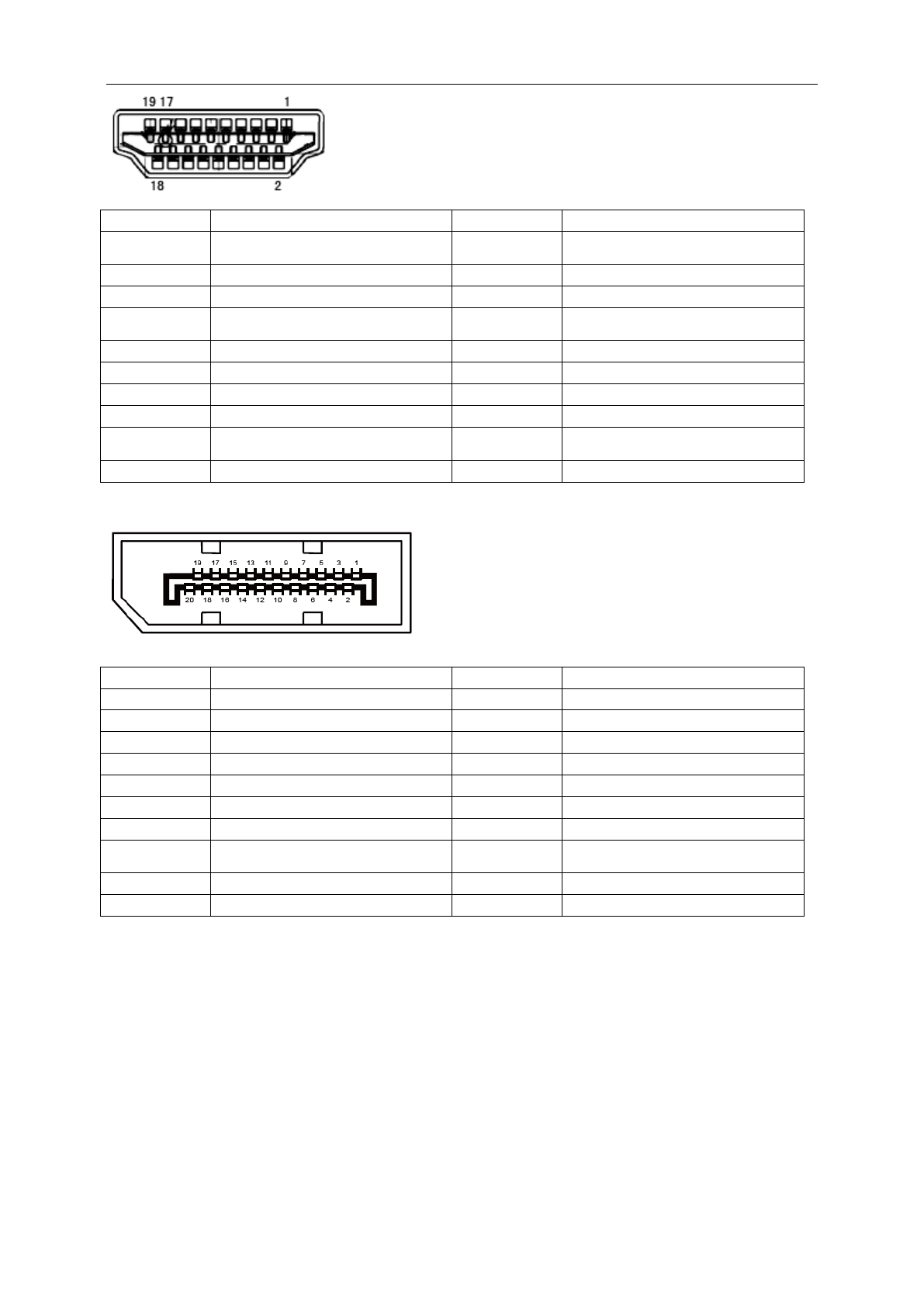

19-контактный кабель для передачи сигналов цветного изображения

№ контакта

Наименование сигнала

№ контакта

Наименование сигнала

1

Данные TMDS 2

＋



11

Экранирование
TMDS-синхронизации

2

Данные TMDS 2 экранирование

12

TMDS-синхронизация

3

Данные TMDS 2

13

CEC

4

Данные TMDS 1 +

14

Зарезервировано (не задействован на
устройстве)

5

Данные TMDS 1 экранирование

15

SCL

6

Данные TMDS 1

16

SDA

7

Данные TMDS 0

＋



17

Земля DDC/CEC

8

Данные TMDS 0 экранирование

18

Питание +5 В

9

Данные TMDS 0

19

Определение «горячего»
подключения

10

TMDS-синхронизация +











20-контактный кабель для передачи сигналов цветного изображения



№ контакта

Наименование сигнала

№ контакта

Наименование сигнала

1

ML_Lane 3 (n)

11

GND

2

GND

12

ML_Lane 0 (p)

3

ML_Lane 3 (p)

13

CONFIG1

4

ML_Lane 2 (n)

14

CONFIG2

5

GND

15

AUX_CH(p)

6

ML_Lane 2 (p)

16

GND

7

ML_Lane 1 (n)

17

AUX_CH(n)

8

GND

18

Определение «горячего»
подключения

9

ML_Lane 1 (p)

19

Возврат DP_PWR

10

ML_Lane 0 (n)

20

DP_PWR
