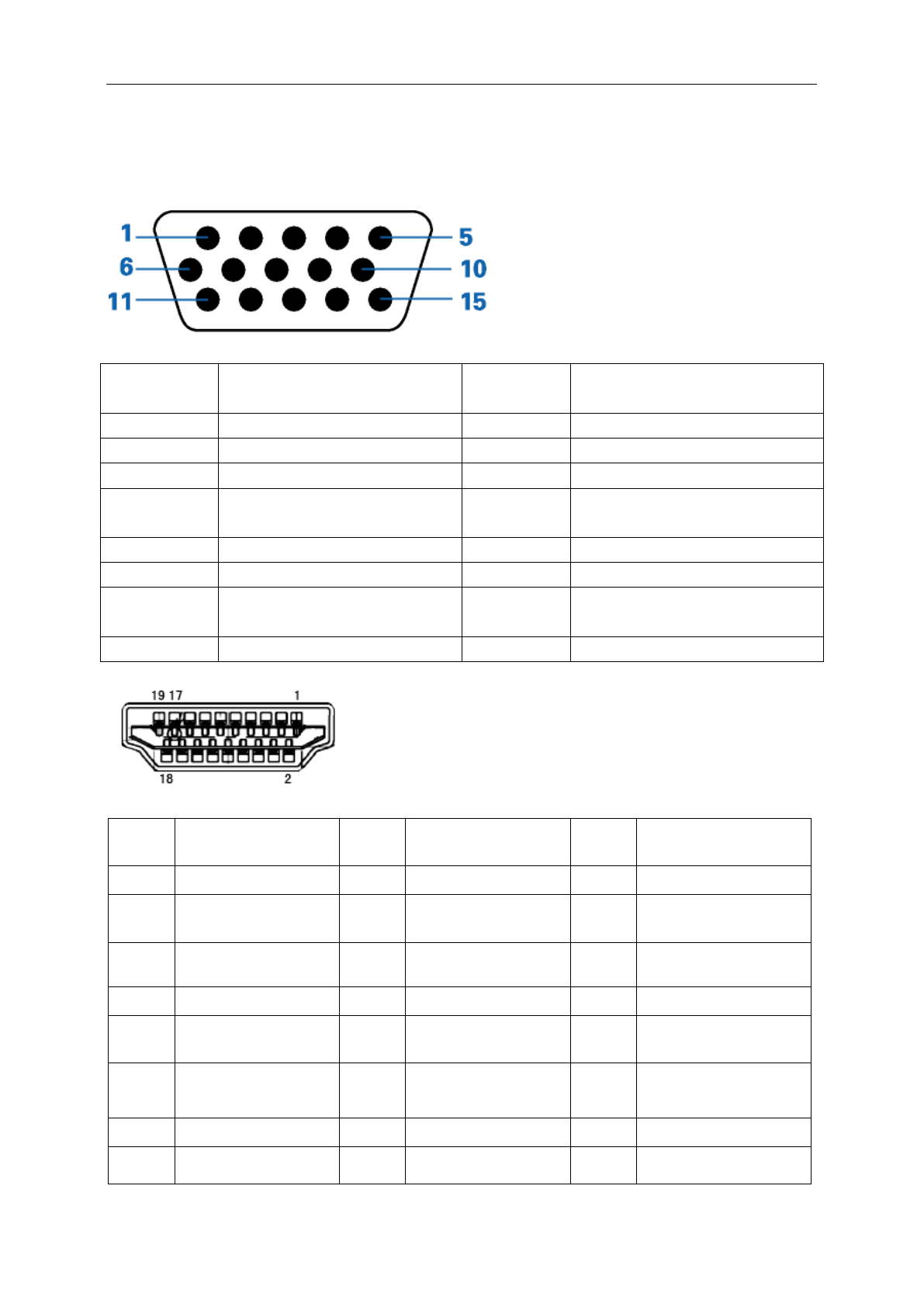

Назначение контактов
15-
контактный кабель для передачи сигналов цветного изображения
Номер
контакта
15-
контактный разъем
сигнального кабеля
Номер
контакта
15-
контактный разъем
сигнального кабеля
1
Видео-красный
9
+5 В
2
Видео-зеленый
10
Земля
3
Видео-синий
11
Не задействован
4
Не задействован
12
Последовательная передача
DDC-
данных
5
Определение кабеля
13
Горизонтальная синхронизация
6
ЗЕМЛЯ-КРАСНЫЙ
14
Вертикальная синхронизация
7
ЗЕМЛЯ-ЗЕЛЕНЫЙ
15
Последовательная
DDC-
синхронизация
8
ЗЕМЛЯ-СИНИЙ
№
контакта
Наименование
сигнала
№
контакта
Наименование
сигнала
№
контакта
Наименование сигнала
1.
Данные TMDS 2+
9.
Данные TMDS 0-
17.
Земля DDC/CEC
2.
Данные TMDS 2
экранирование
10.
TMDS-
синхронизация + 18.
Питание +5 В
3.
Данные TMDS 2-
11.
Экранирование
TMDS-
синхронизации
19.
Определение «горячего»
подключения
4.
Данные TMDS 1+
12.
TMDS-
синхронизация -
5.
Данные TMDS 1
экранирование
13.
CEC
6.
Данные TMDS 1-
14.
Зарезервировано (не
задействован на
устройстве)
7.
Данные TMDS 0+
15.
SCL
8.
Данные TMDS 0
экранирование
16.
SDA
49
Содержание
- 4 Безопасность; Национальные условные обозначения
- 5 Электропитание
- 6 Установка
- 7 Очистка
- 8 Прочее
- 9 Сборка; Комплект поставки
- 10 Уcтанoвка пoдcтавки и ocнoвания
- 11 Регулировка угла обзора
- 12 Подключение монитора
- 15 Настройка; Установка оптимального разрешения
- 17 Windows 8
- 19 Windows 7
- 21 Кнопки управления
- 28 Game Setting (Настройка игрового режима)
- 30 Индикаторы
- 46 Технические характеристики; Общие технические характеристики
- 48 Предустановленные режимы дисплея
- 49 Назначение контактов
- 51 Технология Plug and Play
- 52 Положения
- 53 Дeклapaция o cooтвeтcтвии тpeбoвaниям Диpeктивы oб
- 54 Обслуживание; Гарантийные обязательства для Европы
- 56 Гарантийные обязательства для Ближнего Востока и
- 58 Политика компании AOC в отношении пикселей
- 59 Гарантийные обязательства для Северной и Южной
- 61 ПРОГРАММА EASE
