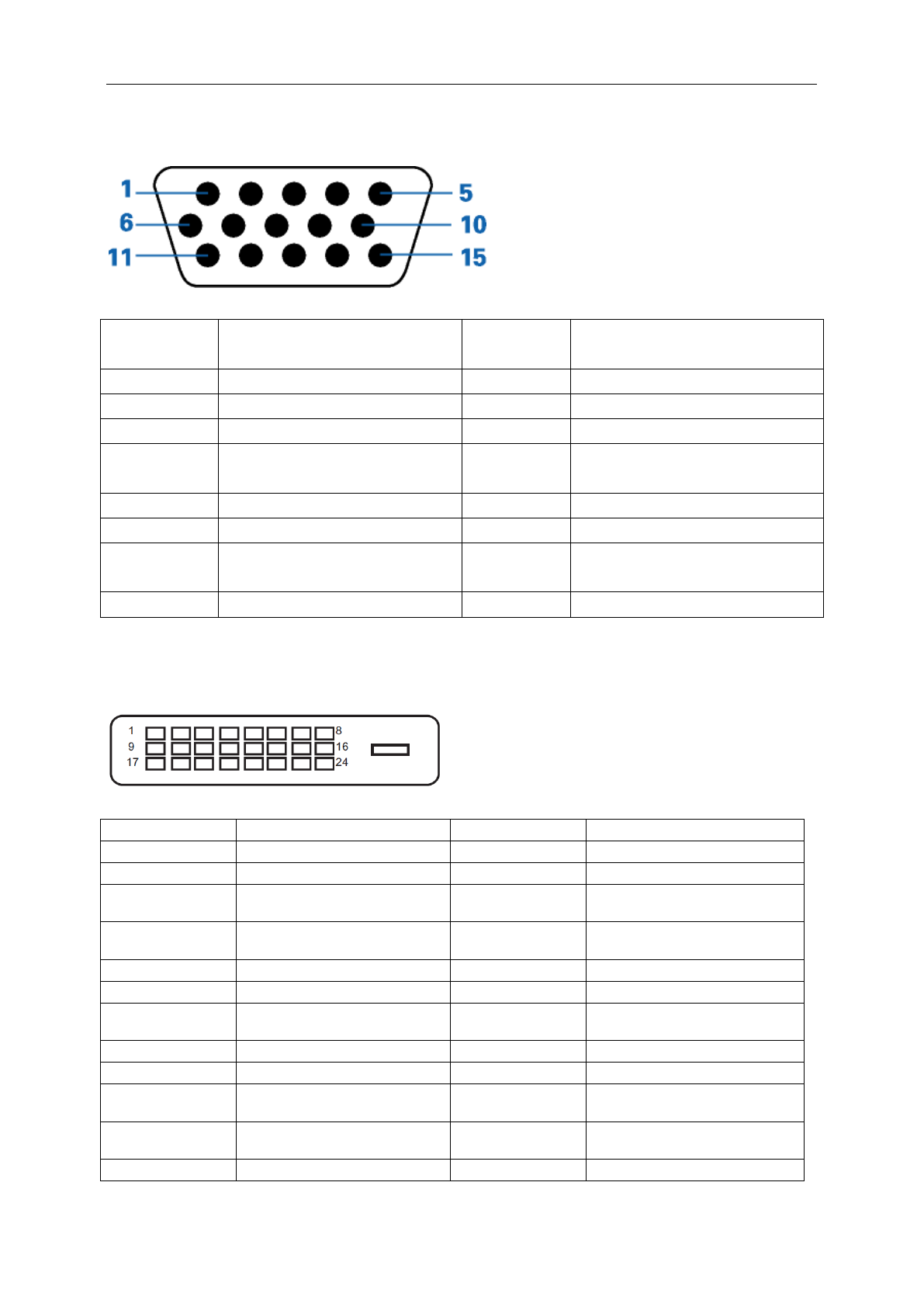

Назначение контактов
15
-
контактный кабель для передачи сигналов цветного изображения
Номер
контакта
15-
контактный разъем
сигнального кабеля
Номер
контакта
15-
контактный разъем
сигнального кабеля
1
Видео
-
красный
9
+
5 В
2
Видео
-
зеленый
10
Земля
3
Видео
-
синий
11
Не задействован
4
Не задействован
12
Последовательная передача
DDC-
данных
5
Определение кабеля
13
Горизонтальная синхронизация
6
ЗЕМЛЯ
-
КРАСНЫЙ
14
Вертикальная синхронизация
7
ЗЕМЛЯ
-
ЗЕЛЕНЫЙ
15
Последовательная
DDC-
синхронизация
8
ЗЕМЛЯ
-
СИНИЙ
24-
контактный кабель для передачи сигналов цветного изображения
Номерконтакта
Наименование сигнала
Номерконтакта
Наименование сигнала
1
Данные TMDS 2
-
13
Данные TMDS 3+
2
Данные TMDS 2+
14
Питание +5 В
3
Данные TMDS 2/4
экранирование
15
Земля
(для +5
В)
4
Данные TMDS 4
-
16
Определение «горячего»
подключения
5
Данные TMDS 4+
17
Данные TMDS 0
-
6
DDC-
синхронизация
18
Данные TMDS 0+
7
DDC-
данные
19
Данные TMDS 0/5
экранирование
8
Не задействован
20
Данные TMDS 5
-
9
Данные TMDS 1
-
21
Данные TMDS 5+
10
Данные TMDS 1+
22
Экранирование
TMDS
-
синхронизации
11
Данные TMDS 1/3
экранирование
23
TMDS
-
синхронизация +
12
Данные TMDS 3
-
24
TMDS
-
синхронизация
-
