39

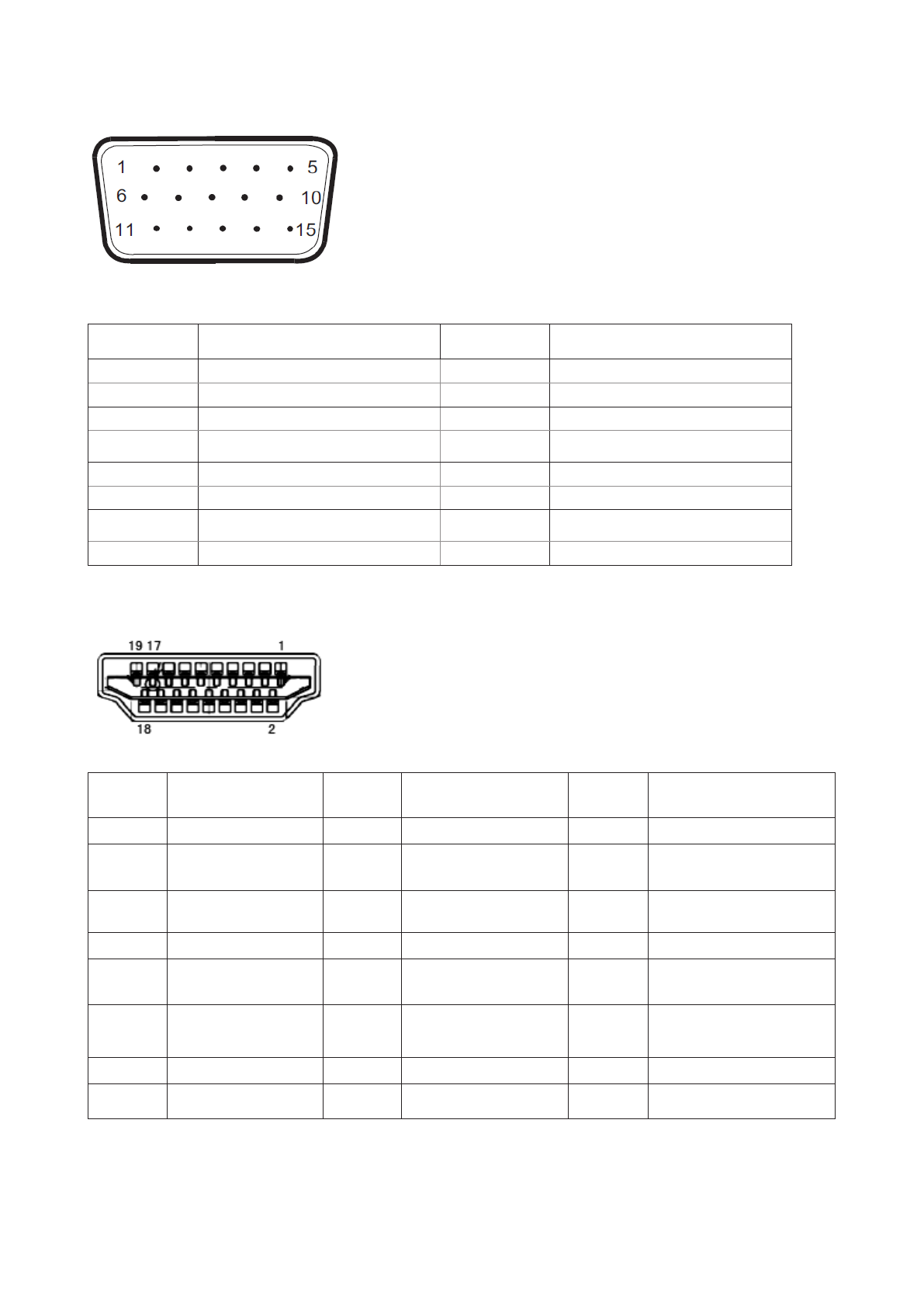

Назначение контактов
15-контактный кабель для передачи сигналов цветного изображения
Номер
контакта
Наименование сигнала
Номер
контакта
Наименование сигнала
1
Видео-красный
9
+5 В
2
Видео-зеленый
10
Земля
3
Видео-синий
11
Не задействован
4
Не задействован
12
Последовательная передача
DDC-данных
5
Определение кабеля
13
Горизонтальная синхронизация
6
ЗЕМЛЯ-КРАСНЫЙ
14
Вертикальная синхронизация
7
ЗЕМЛЯ-ЗЕЛЕНЫЙ
15
Последовательная DDC-
синхронизация
8
ЗЕМЛЯ-СИНИЙ
19-контактный кабель для передачи сигналов цветного изображения
Номер
контакта
Наименование
сигнала
Номер
контакта Наименование сигнала
Номер
контакта Наименование сигнала
1.
Данные TMDS 2+
9.
Данные TMDS 0-
17.
Земля DDC/CEC
2.
Данные TMDS 2
экранирование
10.
TMDS-синхронизация +
18.
Питание +5 В
3.
Данные TMDS 2-
11.
Экранирование TMDS-
синхронизации
19.
Определение «горячего»
подключения
4.
Данные TMDS 1+
12.
TMDS-синхронизация -
5.
Данные TMDS 1
экранирование
13.
CEC
6.
Данные TMDS 1-
14.
Зарезервировано
(не задействован на
устройстве)
7.
Данные TMDS 0+
15.
SCL
8.
Данные TMDS 0
экранирование
16.
SDA
Содержание
- 3 Безопасность; Национальные условные обозначения
- 4 Электропитание
- 5 Установка
- 6 Очистка
- 7 Прочее
- 8 Сборка; Комплект поставки
- 10 Регулировка угла обзора
- 11 Подключение монитора
- 12 Уcтанoвка кpoнштeйна для кpeплeния на cтeну
- 13 Функция Adaptive-Sync
- 14 Настройка; Кнопки управления
- 26 Поиск и устранение неисправностей
- 28 Технические характеристики; Общие технические характеристики
- 38 Предустановленные режимы дисплея
- 41 Назначение контактов
- 43 Технология Plug and Play
