1.
Выполните инструкции, описанные в разделе
и сохраните
все экраны в программе настройки системы. См. раздел
2.
Удалите заднюю крышку. См. раздел
3.
Удалите заднюю стойку в сборе. См. раздел
Извлечение задней стойки в сборе
4.
Удалите заднюю крышку панели ввода-вывода. См. раздел
5.
Удалите боковую крышку панели ввода-вывода. См. раздел
6.
Снимите экран системной платы. См. раздел
Извлечение экрана системной платы
7.
Найдите гнездо аккумулятора. См. раздел
ВНИМАНИЕ.
При подъеме аккумулятора из гнезда с помощью тупого
инструмента, будьте осторожны, не прикасайтесь к системной плате. Вставьте
инструмент между аккумулятором и гнездом, и затем попытайтесь поднять
аккумулятор. В противном случае можно повредить системную плату, оторвав
гнездо или нарушив проводники на плате.
8.

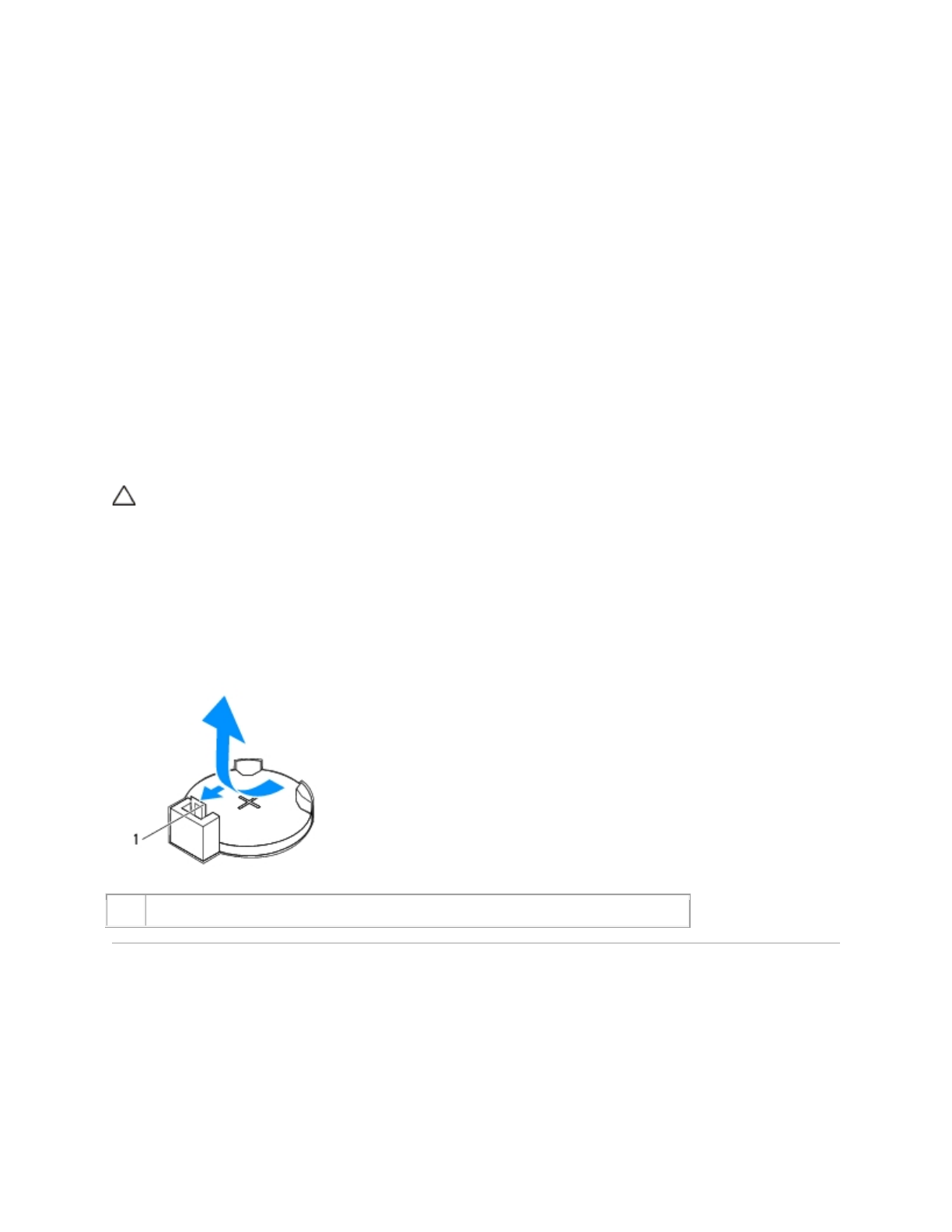

Нажмите рычажок фиксатора аккумулятора, чтобы извлечь аккумулятор.
1
рычажок фиксатора аккумулятора
Замена аккумулятора типа «таблетка»
1.
Следуйте инструкциям, описанным в разделе
2.
Установите новый аккумулятор (CR2032) в гнездо меткой «
+
» вверх и надавите на
него, чтобы вставить его на место.
Содержание
- 3 Технический обзор
- 5 Элементы системной платы
- 6 Задняя крышка
- 8 Установка задней крышки
- 9 Жесткий диск
- 10 Извлечение жесткого диска
- 11 Установка жесткого диска
- 12 Оптический дисковод; Извлечение оптического дисковода
- 13 Установка оптического дисковода
- 14 Модули памяти
- 16 Установка модулей памяти
- 17 Задняя стойка в сборе; Извлечение задней стойки в сборе
- 18 Установка задней стойки в сборе; Крепление VESA
- 19 Удаление крепления VESA
- 20 Установка крепления VESA на место; Крышка панели ввода-вывода
- 21 Задняя крышка панели ввода-вывода
- 22 Боковая крышка панели ввода-вывода
- 26 Плата преобразователя
- 27 Удаление платы преобразователя
- 28 Замена платы преобразователя
- 30 Установка платы B-CAS
- 31 Экран системной платы; Извлечение экрана системной платы
- 32 Установка экрана системной платы
- 33 Аккумулятор типа «таблетка»; Извлечение аккумулятора типа «таблетка»
- 34 Замена аккумулятора типа «таблетка»
- 35 Мини-платы беспроводной сети
- 39 Системная плата; Извлечение системной платы
- 41 Установка системной платы
- 42 Ввод номера метки обслуживания в BIOS; Ножки
- 43 Удаление ножек; Установка ножек на место
- 44 Средняя рама; Удаление средней рамы
- 45 Установка средней рамы
- 46 Вентилятор радиатора процессора
- 47 Снятие вентилятора радиатора процессора
- 48 Установка вентилятора радиатора процессора
- 49 Радиатор процессора
- 50 Снятие радиатора процессора
- 51 Установка радиатора процессора
- 52 Процессор
- 53 Снятие процессора
- 54 Замена процессора
- 56 Входной разъем антенны
- 57 Удаление входного разъема антенны
- 58 Установка входного разъема антенны
- 59 Модуль антенны; Извлечение модуля антенны
- 60 Установка модуля антенны
- 61 Плата кнопки питания
- 62 Извлечение платы кнопки питания
- 64 Динамики; Извлечение динамиков
- 65 Установка динамиков
- 66 Плата управления сенсорным
- 67 Удаление платы управления сенсорным экраном
- 68 Дисплей
- 69 Дисплей в сборе
- 72 Панель дисплея
- 74 Скобы панели дисплея
- 75 Модуль камеры; Удаление модуля камеры
- 76 Установка модуля камеры
- 77 Крышка динамика; Снятие крышки динамика
- 78 Установка крышки динамика
- 79 Программа настройки системы
- 80 Обзор
- 88 Удаление забытых паролей
- 92 Перепрограммирование BIOS
