Ру

сский

5

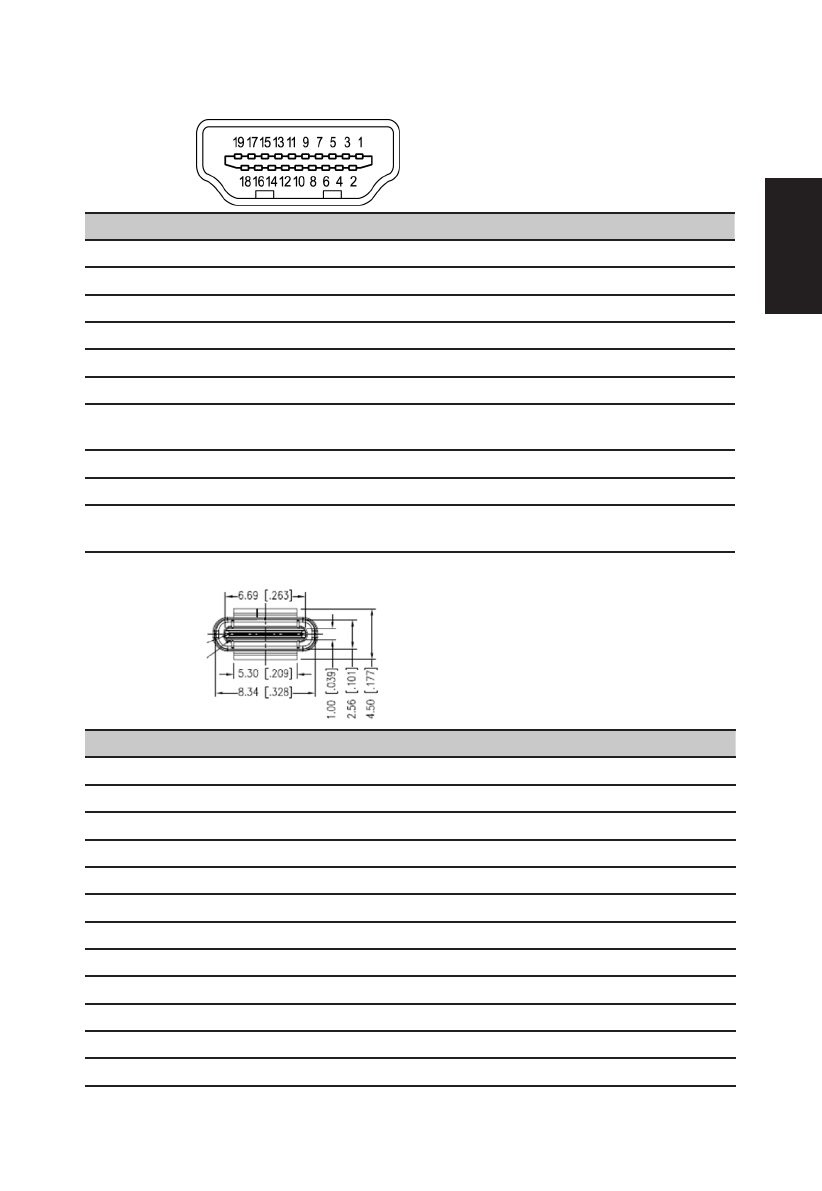

19-контактный сигнальный кабель цветного дисплея

КОНТАКТ № Описание

КОНТАКТ № Описание

1

TMDS Data2+

2

TMDS Data2 Shield

3

TMDS Data2-

4

TMDS Data1+

5

TMDS Data1 Shield

6

TMDS Data1-

7

TMDS Data0+

8

TMDS Data0 Shield

9

TMDS Data0-

10

TMDS Clock+

11

TMDS Clock Shield

12

TMDS Clock-

13

CEC

14

Зарезервировано (N.C. на

устройстве)

15

SCL

16

SDA

17

DDC/CEC Заземление

18

+5V Питание

19

Определение горячего

подключения

24-pin USB 3.1 Type C cable

PIN No. Signal Assignment

PIN No. Signal Assignment

A1

GND

B12

GND

A2

SSTXp1

B11

SSTXp1

A3

SSTXn1

B10

SSTXn1

A4

VBUS

B9

VBUS

A5

CC1

B8

CC1

A6

Dp1

B7

Dp1

A7

Dn1

B6

Dn1

A8

SBU1

B5

SBU1

A9

VBUS

B4

VBUS

A10

SSTXn2

B3

SSTXn2

A11

SSTXp2

B2

SSTXp2

A12

GND

B1

GND
