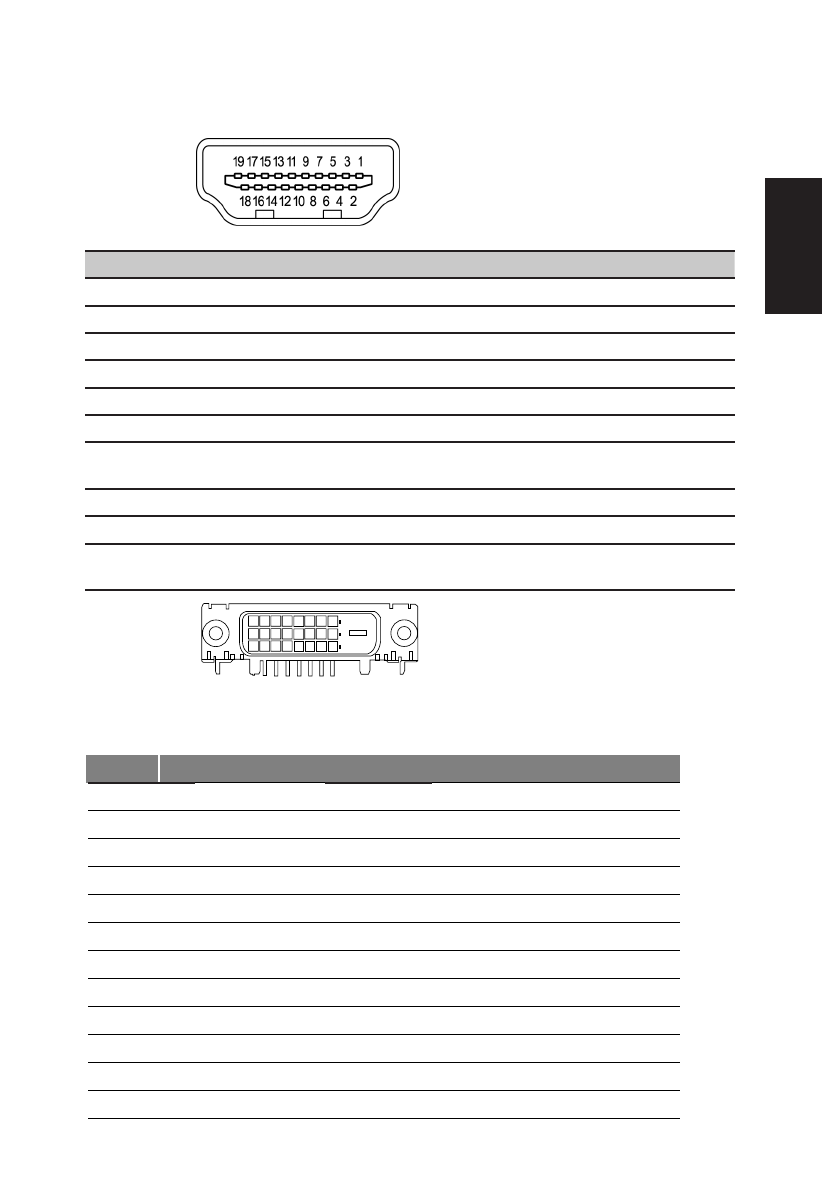

19-контактный сигнальный кабель цветного дисплея

КОНТАКТ № Описание

КОНТАКТ № Описание

1

TMDS Data2+

2

TMDS Data2 Shield

3

TMDS Data2-

4

TMDS Data1+

5

TMDS Data1 Shield

6

TMDS Data1-

7

TMDS Data0+

8

TMDS Data0 Shield

9

TMDS Data0-

10

TMDS Clock+

11

TMDS Clock Shield

12

TMDS Clock-

13

CEC

14

Зарезервировано (N.C. на

устройстве)

15

SCL

16

SDA

17

DDC/CEC Заземление

18

+5V Питание

19

Определение горячего

подключения

1

TMDS data 2-

13

NC

2

TMDS data 2+

14

+5 V power

3

TMDS data 2/4 shield

15

GND (return for +5 V hsync.vsync)

4

NC

16

Hot-plug detection

5

NC

17

TMDS data 0-

6

DDC clock

18

TMDS data 0+

7

DDC data

19

TMDS data 0/5 shield

8

NC

20

NC

9

TMDS data 1-

21

NC

10

TMDS data 1+

22

TMDS clock shield

11

TMDS data 1/3 shield

23

TMDS clock+

12

NC

24

DDC TMDS clock-

*

24

-контактный сигнальный кабель цветного дисплея
