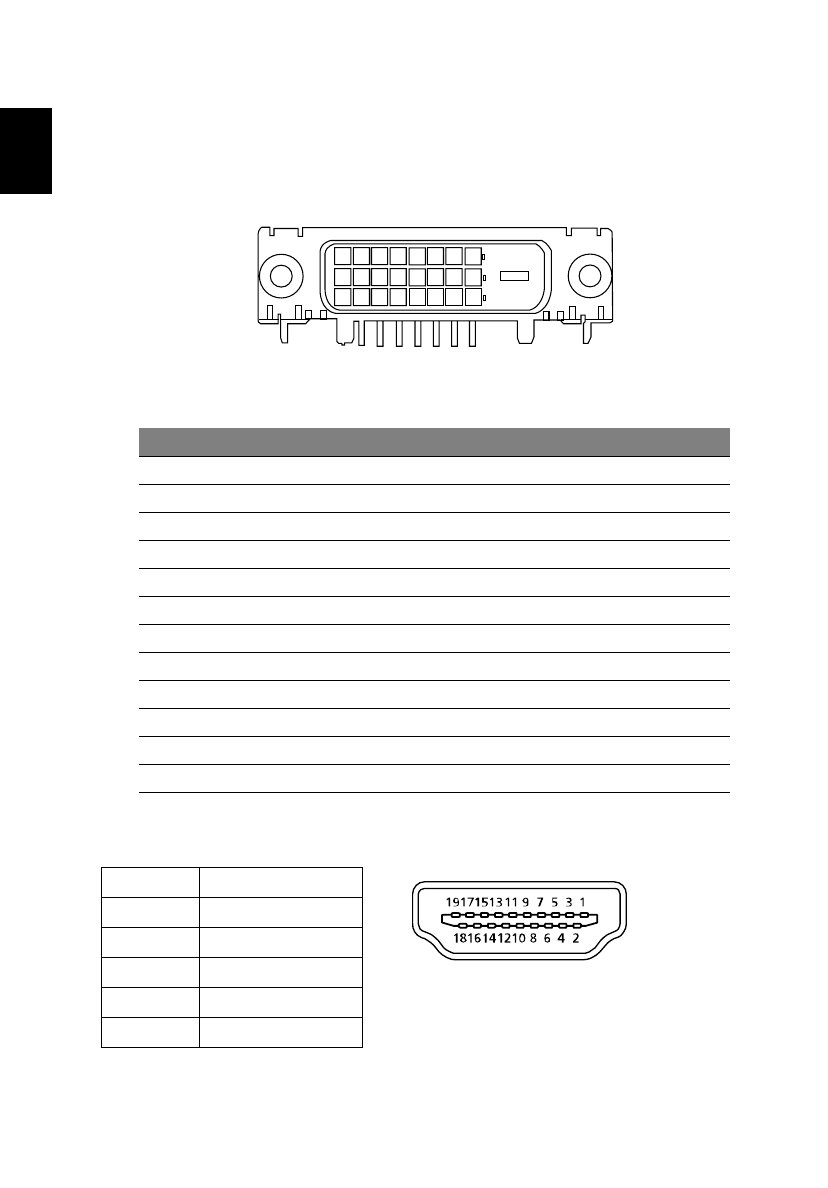

Connector pin assignment
2
4
-pin color display signal cable
*O
nly for
MHL
models
*19-Pin Color Display Signal Cable
PIN NO.
DESCRIPTION
7..
MH
9..
MH
18.
8.
V
19.
9.
C
5, 11, 17
GND
24-pin color display signal cable
*
PIN No.
Description
PIN No.
Description
1
TMDS data 2-
13
NC
2
TMDS data 2+
14
+5 V power
3
TMDS data 2/4 shield
15
GND (return for +5 V hsync.vsync)
4
NC
16
Hot-plug detection
5
NC
17
TMDS data 0-
6
DDC clock
18
TMDS data 0+
7
DDC data
19
TMDS data 0/5 shield
8
NC
20
NC
9
TMDS data 1-
21
NC
10
TMDS data 1+
22
TMDS clock shield
11
TMDS data 1/3 shield
23
TMDS clock+
12
NC
24
DDC TMDS clock-
Содержание
- 4 iv
- 6 Обслуживание; Потенциально
- 7 vii
- 8 viii; Советы; Нахождение
- 9 ix
- 13 Распаковка; Кабель
- 14 Ру
- 15 Регулировка; Максимальный допустимый угол наклона составляет 35 градусов.; mm
- 19 Таблица
- 20 Установка; Шаги; Подключите
- 21 Пользовательские элементы; Внешние элементы управления
- 23 Использование контекстного меню; Главная страница
- 24 Включить или выключить Игровой режим; Регулировка громкости; Выбор входа
- 25 Окно функций
- 31 Информация о продукте
- 32 Гирляндное подключение DP и функции повто; лючения можно использовать только для сигнала DP.
