Pу
сский

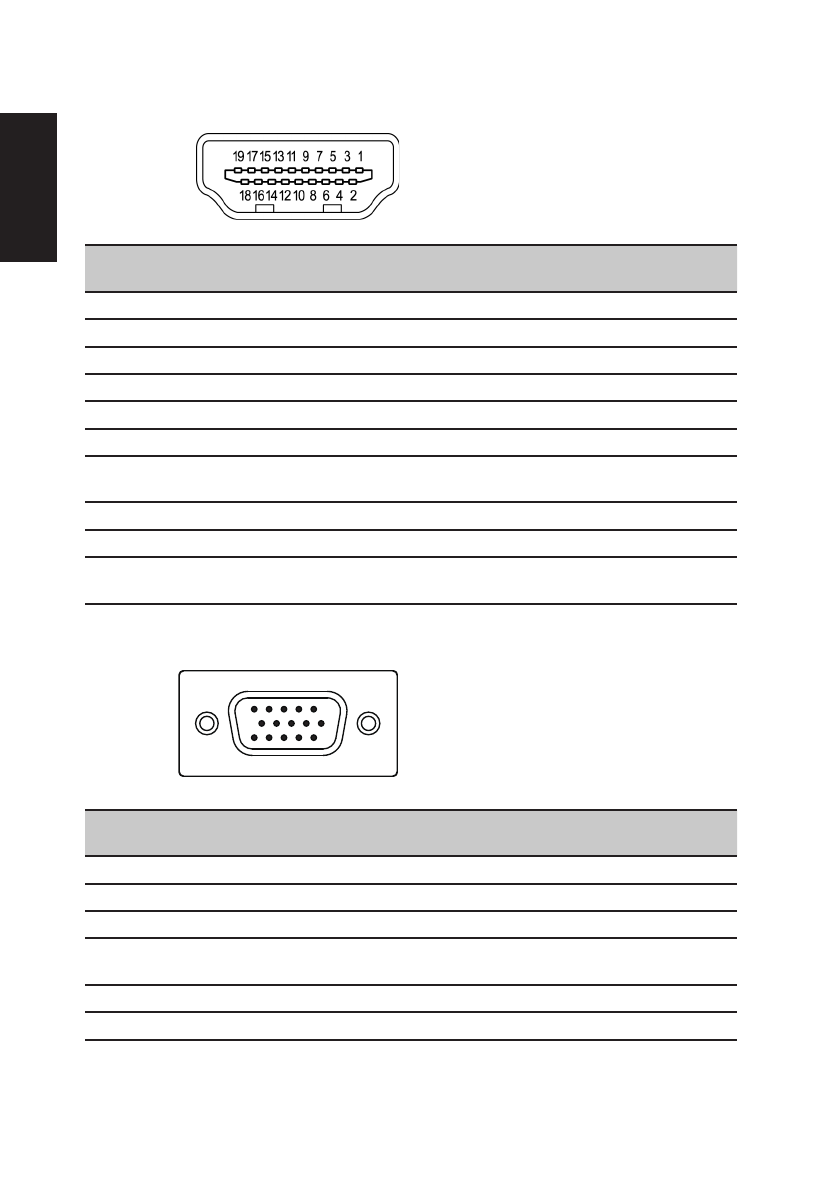

19-контактный сигнальный кабель цветного дисплея
КОНТАКТ
№
Описание
КОНТАКТ
№
Описание
1
TMDS Data2+
2
TMDS Data2 Shield
3
TMDS Data2-
4
TMDS Data1+
5
TMDS Data1 Shield
6
TMDS Data1-
7
TMDS Data0+
8
TMDS Data0 Shield
9
TMDS Data0-
10
TMDS Clock+
11
TMDS Clock Shield
12
TMDS Clock-
13
CEC
14
Зарезервировано (не
подключен на устройстве)
15
SCL
16
SDA
17
DDC/CEC Заземление
18
+5V Питание
19
Определение горячего
подключения
15-контактный сигнальный кабель цветного дисплея
1
5
6
10
11
15
КОНТАКТ
№
Описание
КОНТАКТ
№
Описание
1
Красный
9
+5 В
2
Зеленый
10
Логическая земля
3
Синий
11
Земля монитора
4
Земля монитора
12
Данные последовательного
канала DDC
5
Земля DDC
13
Строчная синхронизация
6
Земля R
14
Кадровая синхронизация
