7

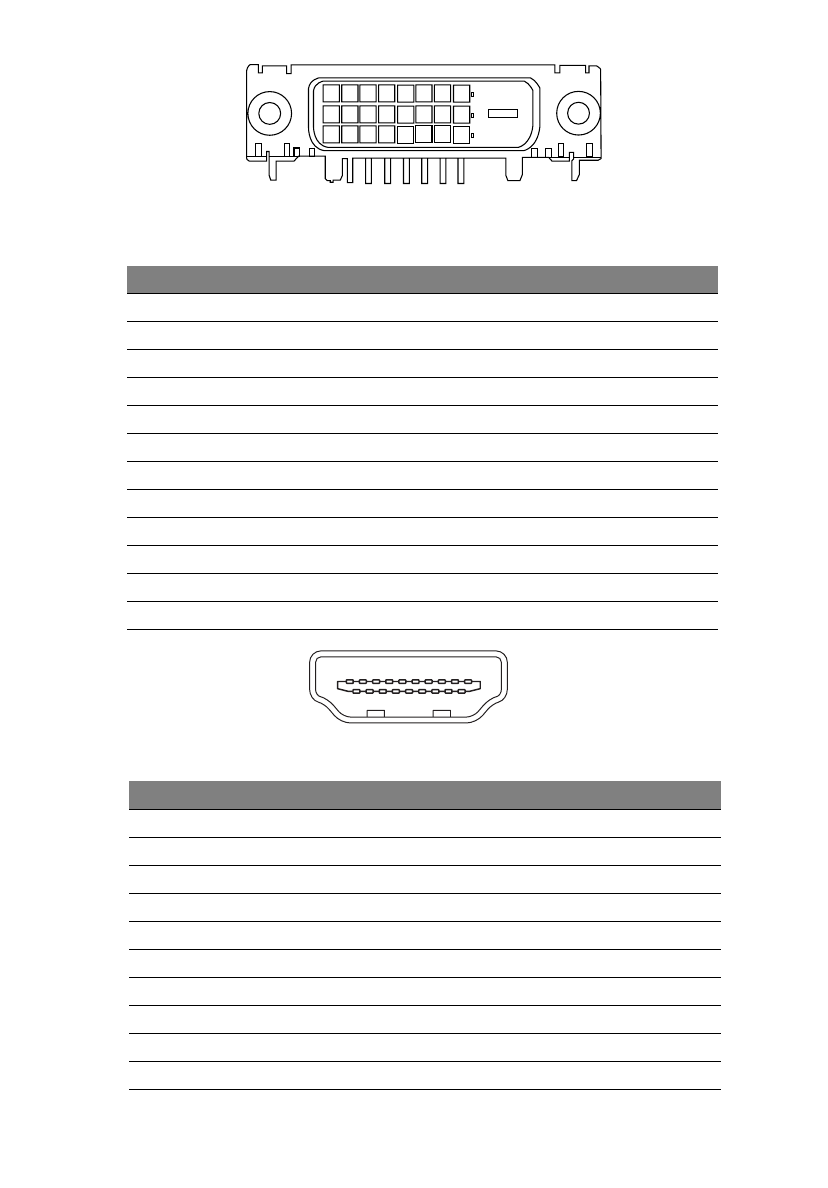

24-pin color display signal cable
*
PIN No.
Description
PIN No.
Description
1
TMDS data 2-
13
NC
2
TMDS data 2+
14
+5 V power
3
TMDS data 2/4 shield
15
GND (return for +5 V hsync.vsync)
4
NC
16
Hot-plug detection
5
NC
17
TMDS data 0-
6
DDC clock
18
TMDS data 0+
7
DDC data
19
TMDS data 0/5 shield
8
NC
20
NC
9
TMDS data 1-
21
NC
10
TMDS data 1+
22
TMDS clock shield
11
TMDS data 1/3 shield
23
TMDS clock+
12
NC
24
DDC TMDS clock-
* o
n
ly for certain models
PIN No.
Description
PIN No.
Description
1
TMDS Data2+
2
TMDS Data2 Shield
3
TMDS Data2–
4
TMDS Data1+
5
6
TMDS Data1–
7
TMDS Data0+
8
TMDS Data0 Shield
9
TMDS Data0–
10
TMDS Clock+
11
TMDS Clock Shield
12
TMDS Clock–
13
CEC
14
Reserved (N.C. on device)
15
SCL
16
SDA
17
DDC/CEC Ground
18
+5V Power
19
Hot Plug Detect
11 9 7 5 3 1
10 8
4
6
2
19171513
18161412
TMDS Data1 Shield
19-pin Color Display Signal
cable
*
