Канал данных дисплея (DDC)

Для облегчения процесса установки монитор готов к автоматическому подключению к

системе (plug-and-play), в том случае, если используемая система также поддерживает

протокол DDC.  Протокол DDC (канал данных дисплея) - это протокол коммуникации,

посредством которого монитор автоматически информирует главную систему о своих

возможностях, например о тех разрешающих способностях, которые он поддерживает и

соответствующей синхронизации.  Монитор поддерживает стандарт DDC2B.

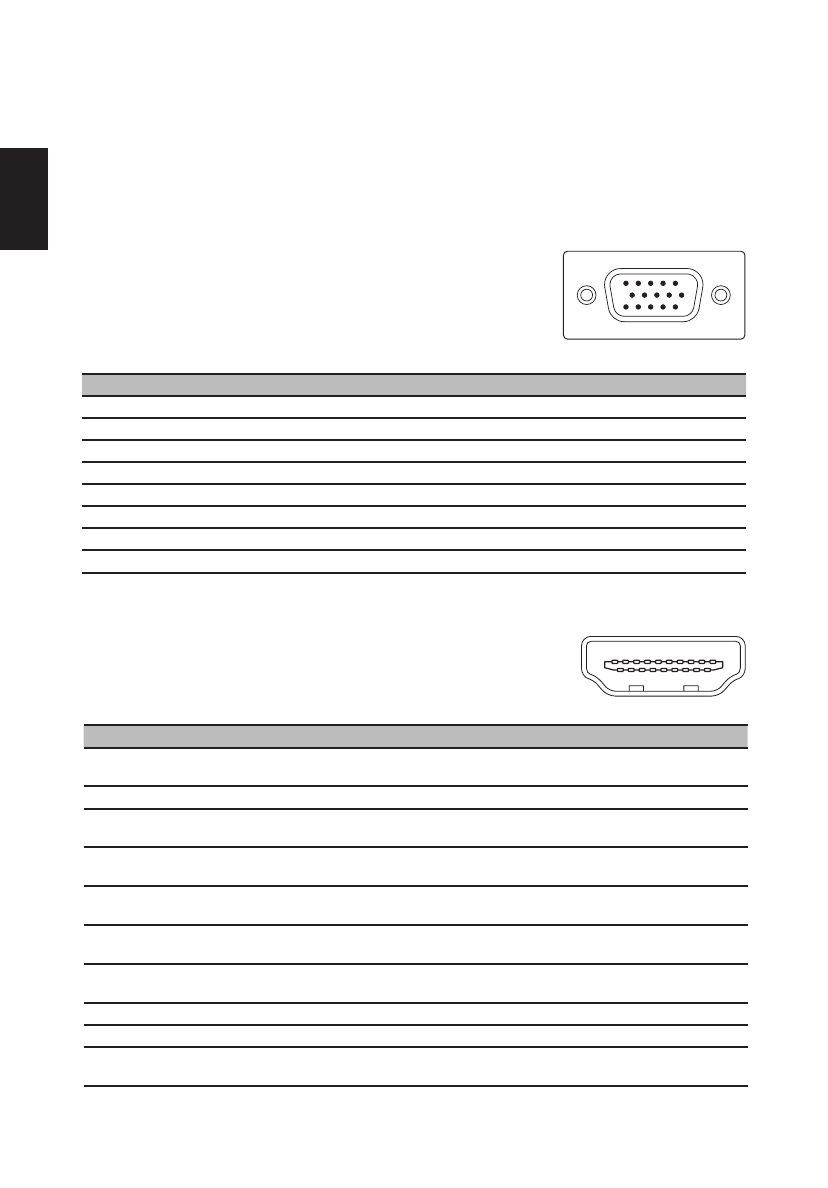

Назначение контактов

коннектора

15-контактный сигнальный кабель

цветного дисплея

КОНТАКТ № Описание

КОНТАКТ № Описание

1

Красный

9

+5 В

2

Зеленый

10

Логическое заземление

3

Синий

11

Заземление монитора

4

Заземление монитора

12

DDC-Serial Data

5

Общий провод DDC

13

Построчная синхронизация

6

Общий провод R

14

Покадровая синхронизация

7

Общий провод G

15

Синхронизация DDC-serial

8

Общий провод B

1

5

6

10

11

15

19-контактный сигнальный кабель

цветного дисплея

КОНТАКТ № Описание

КОНТАКТ № Описание

1

Канал передачи данных DDC 2+

2

Экранированный канал передачи

данных TMDS 2

3

Канал передачи данных DDC 2-

4

Канал передачи данных DDC 1+

5

Экранированный канал передачи

данных TMDS 1

6

Канал передачи данных DDC 1-

7

Канал передачи данных DDC 0+

8

Экранированный канал передачи

данных TMDS 0

9

Канал передачи данных DDC 0-

10

Положительная синхронизация

DDC TMDC+

11

TMDS, синхронизация,

экранирование

12

Отрицательная синхронизация DDC

TMDC-

13

CEC

14

Зарезервировано (нормально

замкнутое состояние в устройстве)

15

SCL

16

SDA

17

Земля DDC/CEC

18

Питание +5 В

19

Определение "горячего"

подключения

11

13

15

17

19

9 7 5 3 1

2

6 4

8

10

14 12

16

18
