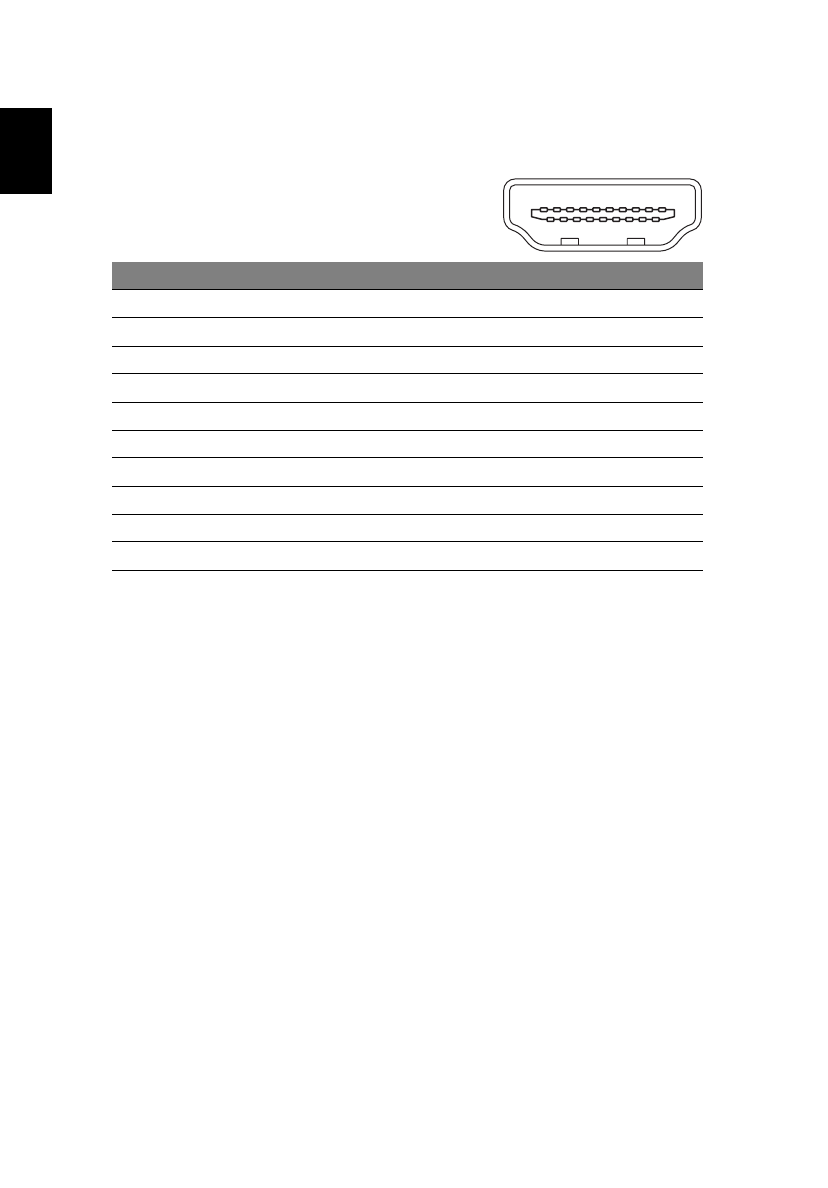

Connector pin assignment

19-pin

C

olor

D

isplay

S

ignal

C

able*

* only for certain models

PIN No.

Description

PIN No.

Description

1

TMDS Data2+

2

TMDS Data2 Shield

3

TMDS Data2–

4

TMDS Data1+

5

TMDS Data1 Shield

6

TMDS Data1–

7

TMDS Data0+

8

TMDS Data0 Shield

9

TMDS Data0–

10

TMDS Clock+

11

TMDS Clock Shield

12

TMDS Clock–

13

CEC

14

Reserved (N.C. on device)

15

SCL

16

SDA

17

DDC/CEC Ground

18

+5V Power

19

Hot Plug Detect

1

3

5

7

9

11

8

10

4

6

2

13

15

17

19

12

14

16

18
