RU-5

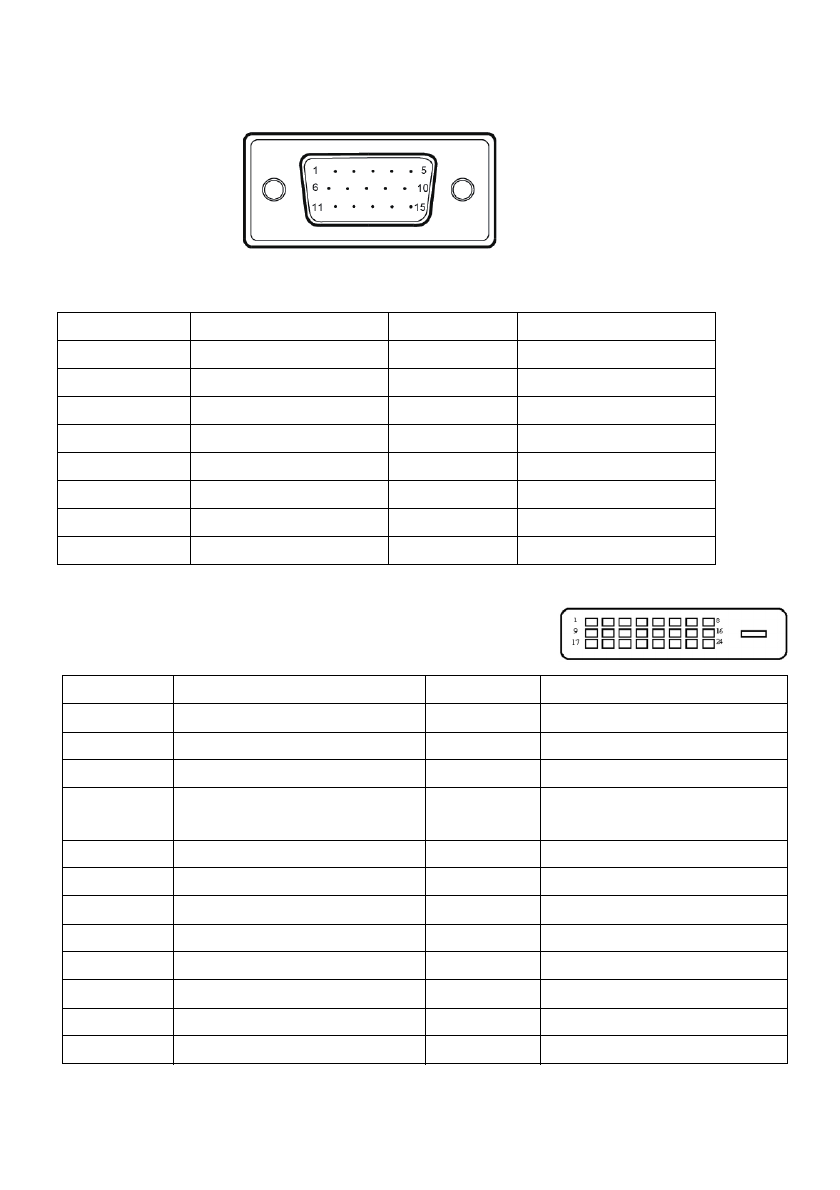

Назначение
контактов
разъема
15-
контактный
сигнальный
кабель
цветного
дисплея
КОНТАКТ
№
ОПИСАНИЕ
КОНТАКТ
№
ОПИСАНИЕ
1.
Красный
9.
+5V
2.
Зеленый
10.
Logic Ground
3.
Синий
11.
Monitor Ground
4.
Monitor Ground
12.
DDC-Serial Data
5.
DDC-return
13.
H-Sync
6.
R-Ground
14.
V-Sync
7.
G-Ground
15.
DDC-Serial Clock
8.
B-Ground
24-
контактный
сигнальный
кабель
цветного
дисплея
*
Контакт
Значение
Контакт
Значение
1.
TMDS Data2-
13.
NC
2.
TMDS Data2+
14.
Питание
+5
В
3.
TMDS Data 2/4 Shield
15.
Logic Ground
4.
NC
16.
Определение
"
горячего
"
подключения
5.
NC
17.
TMDS Data0-
6.
DDC Clock
18.
TMDS Data0+
7.
DDC Data
19.
TMDS Data 0/5 Shield
8.
NC
20.
NC
9.
TMDS Data1-
21.
NC
10.
TMDS Data1+
22.
TMDS Clock Shield
11.
TMDS Data 1/3 Shield
23.
TMDS Clock+
12.
NC
24.
DDC TMDS Clock-
