RU-5

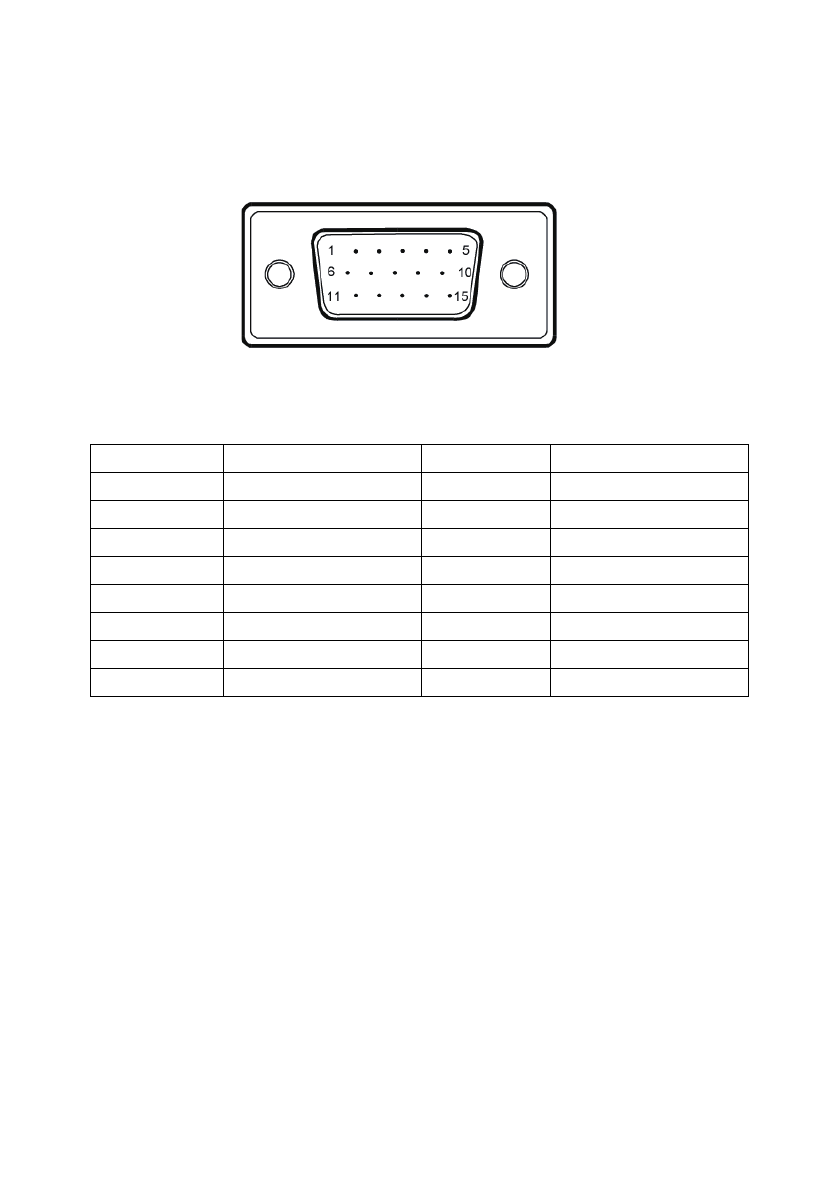

Назначение



контактов



разъема

15-

контактный



сигнальный



кабель



цветного



дисплея

КОНТАКТ



№



ОПИСАНИЕ

КОНТАКТ



№



ОПИСАНИЕ

1.

Красный



9.

+5V

2.

Зеленый

10.

Logic Ground

3.

Синий



11.

Monitor Ground

4.

Monitor Ground

12.

DDC-Serial Data

5.

DDC-return

13.

H-Sync

6.

R-Ground

14.

V-Sync

7.

G-Ground

15.

DDC-Serial Clock

8.

B-Ground
