7

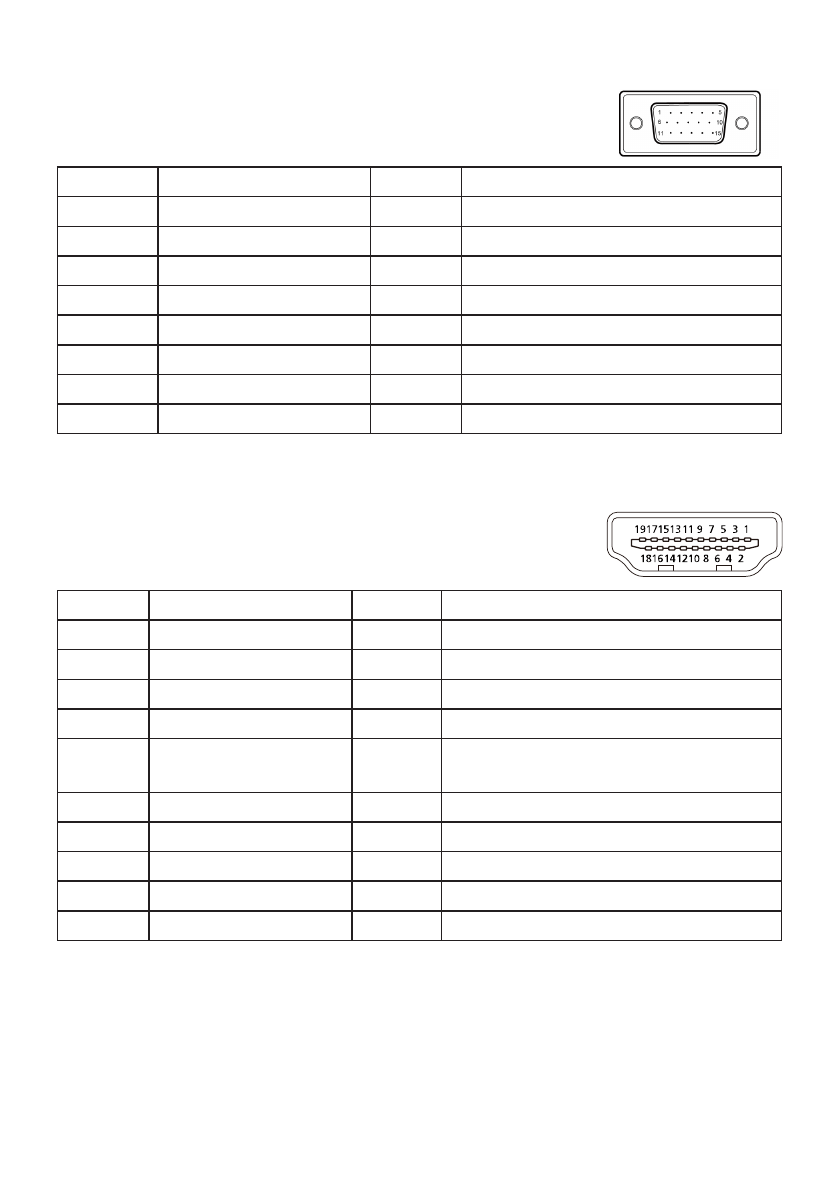

Призначення контактів роз'єму
15-контактний сигнальний кабель колірного дисплея
Контакти
Призначення
Контакти
Призначення
1.
Червоний
9.
5 В
2.
Зелений
10.
Логічне заземлення
3.
Синій
11.
Заземлення монітора
4.
Заземлення монітора
12.
Безперервні дані DDC
5.
Повернення DDC
13.
Сигнал стрічкової синхронізації
6.
Червоний-заземлення
14.
Сигнал польової синхронізації
7.
Зелений-заземлення
15.
Частота безперервних даних DDC
8.
Синій-заземлення
19-контактний сигнальний кабель колірного дисплея*
Контакти
Використання
Контакти
Використання
1.
TMDS дані 2 +
10.
TMDS частота +
2.
TMDS маска даних 2
11.
TMDS маска тактового сигналу
3.
TMDS дані 2 -
12.
TMDS частота -
4.
TMDS дані 1 +
13.
CEC
5.
TMDS маска даних 1
14.
Резервний
(не підключений на пристрої)
6.
TMDS дані 1 -
15.
SCL
7.
TMDS дані 0 +
16.
SDA
8.
TMDS маска даних 0
17.
DDC/CEC заземлення
9.
TMDS дані 0 -
18.
Живлення +5 В
19.
Виявлення «гарячого» підключення
* Тільки у певних моделях
Характеристики
