7

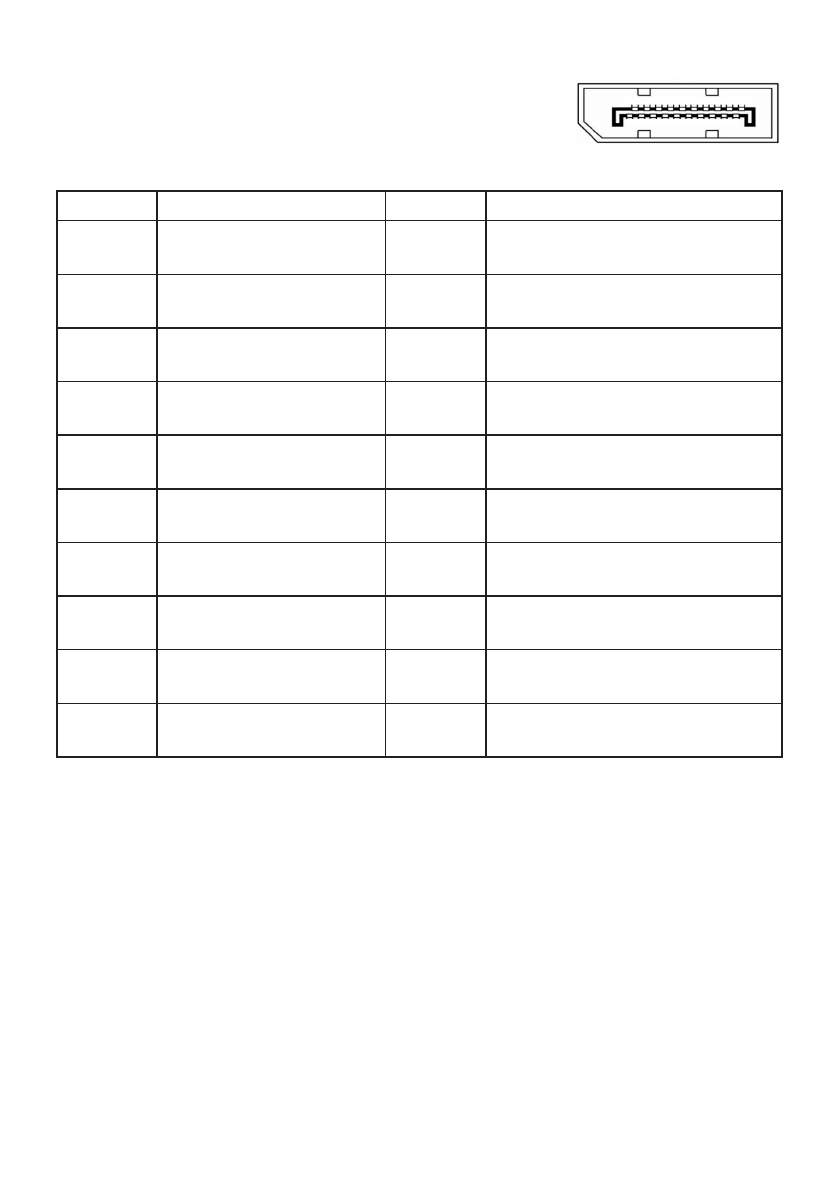

Назначение контактов разъема
20-контактный сигнальный кабель для цветного
дисплея*
Контакт
Назначение
Контакт
Назначение
1.
Фактический сигнал
Канала 0
11.
Заземление монитора
2.
Заземление монитора
12.
Дополнительный сигнал
Канала 3
3.
Дополнительный
сигнал Канала 0
13.
Резервный (извлечение
протокола)
4.
Фактический сигнал
Канала 1
14.
Резервный (извлечение
протокола)
5.
Заземление монитора
15.
Фактический сигнал
дополнительного канала
6.
Дополнительный
сигнал Канала 1
16.
Обнаружение сигнала
7.
Фактический сигнал
Канала 2
17.
Дополнительный сигнал
дополнительного канала
8.
Заземление монитора
18.
Обнаружение горячего
подключения
9.
Дополнительный
сигнал Канала 2
19.
Заземление монитора
10.
Фактический сигнал
Канала 3
20.
Питание 3,3 В
* Только для определенных моделей
1
3
5
7
9
11
13
15
17
19
2
4
6
8
10
12
14
16
18
20
Содержание
- 3 iii; Инструкции; Очистка
- 4 iv
- 6 Обслуживание
- 7 vii
- 9 ix
- 10 Содержание
- 11 Распаковка; Сохраните упаковочный материал для транспортировки в будущем.
- 12 Установка/снятие подставки
- 16 Очистка монитора; Строго следуйте указаниям по очистке монитора.
- 17 Назначение контактов разъема
- 19 Стандартная таблица синхронизации
- 20 Установка
- 21 Элементы управления
- 22 Главная страница
- 23 Страница функций; Настройка изображения; нажмите на кнопку 3 для перехода к параметру, который требуется
- 25 Настройка цвета
- 26 Регулировка громкости; на кнопку 3 для перехода к параметру, который требуется настроить.
- 27 Настройка игры
- 28 Настройка экранного меню
- 31 Выявление и устранение проблем
