Pу
сский

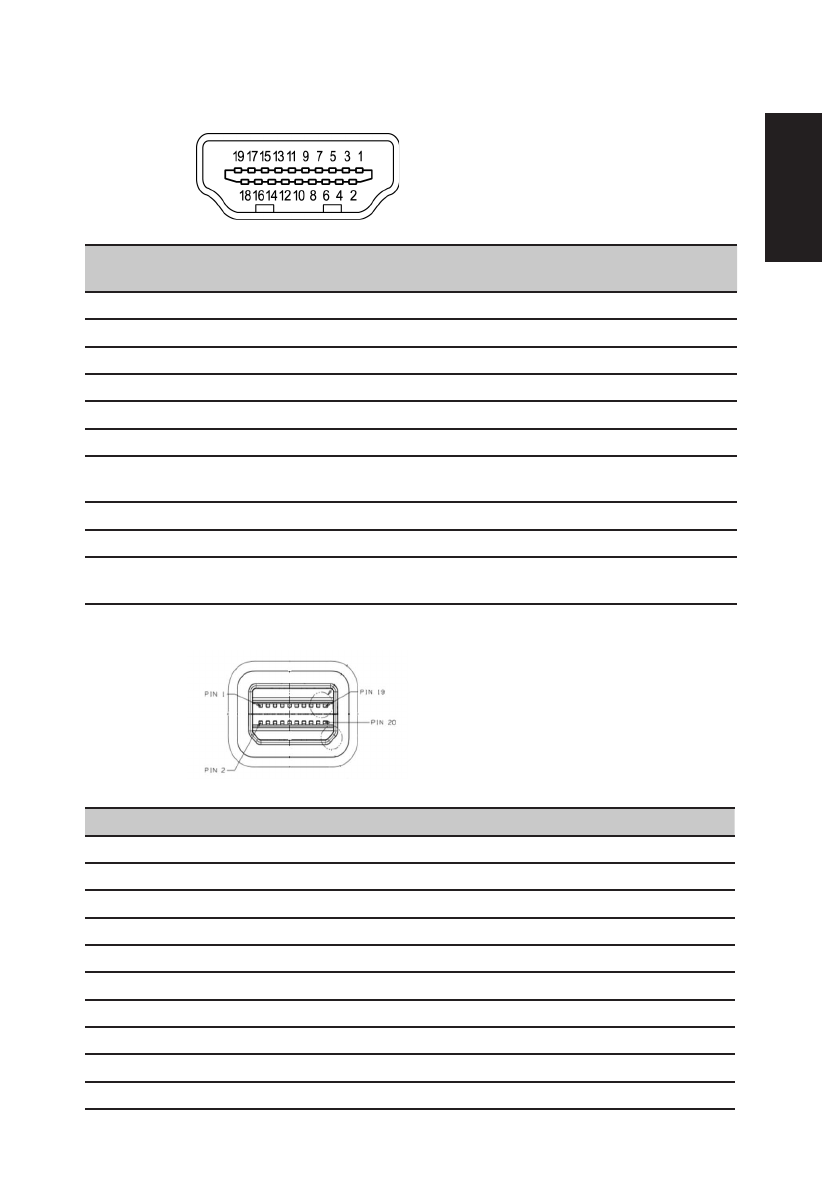

19-контактный сигнальный кабель цветного дисплея
КОНТАКТ
№
Описание
КОНТАКТ
№
Описание
1
TMDS Data2+
2
TMDS Data2 Shield
3
TMDS Data2-
4
TMDS Data1+
5
TMDS Data1 Shield
6
TMDS Data1-
7
TMDS Data0+
8
TMDS Data0 Shield
9
TMDS Data0-
10
TMDS Clock+
11
TMDS Clock Shield
12
TMDS Clock-
13
CEC
14
Зарезервировано (не
подключен на устройстве)
15
SCL
16
SDA
17
DDC/CEC Заземление
18
+5V Питание
19
Определение горячего
подключения
20-контактный кабель Mini-DP*
КОНТАКТ № Описание
КОНТАКТ № Описание
1
ML_Lane 0+
2
GND
3
ML_Lane 0-
4
ML_Lane 1+
5
GND
6
ML_Lane 1-
7
ML_Lane 2+
8
GND
9
ML_Lane 2-
10
ML_Lane 3+
11
GND
12
ML_Lane 3-
13
KONFIG1
14
CONFIG2
15
AUX CH+
16
GND
17
AUX CH-
18
Горячее подключение
19
Возврат
20
DP_PWR
