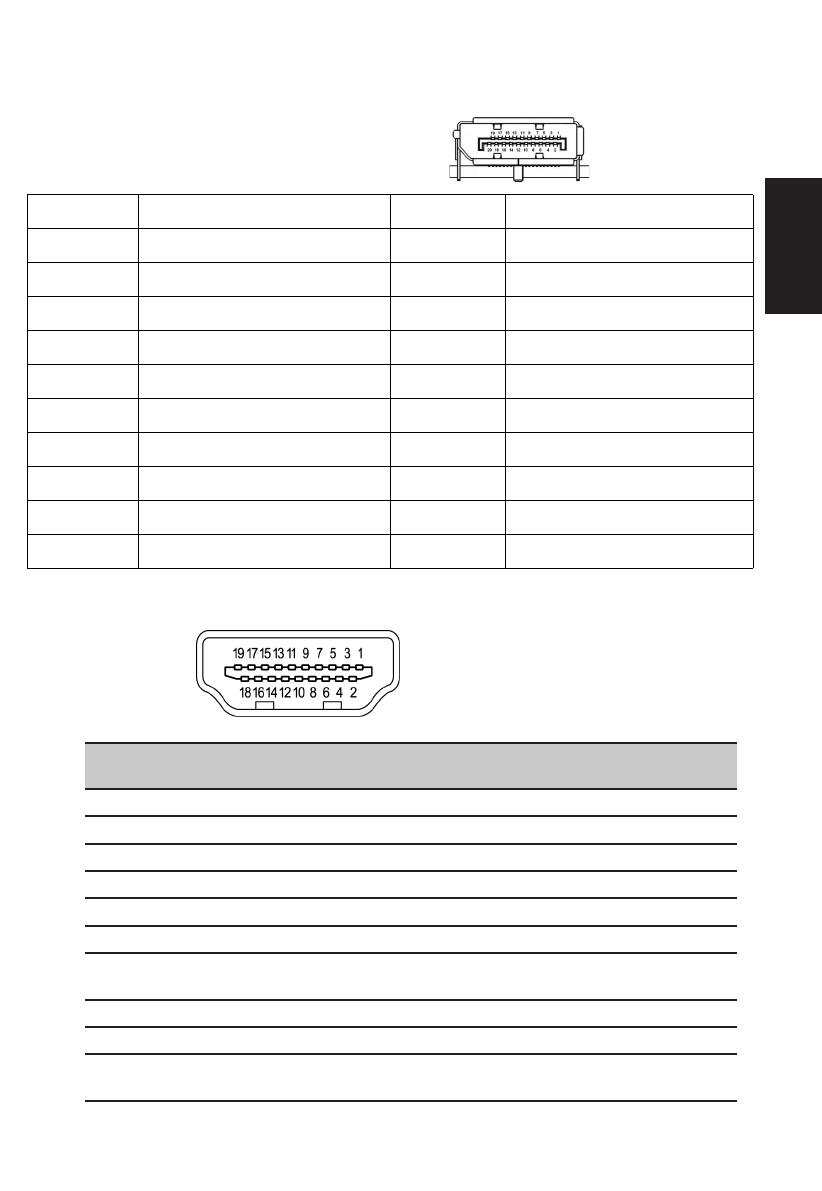

-контактный сигнальный кабель цветного дисплея
19-контактный сигнальный кабель цветного дисплея
КОНТАКТ
№
Описание
КОНТАКТ
№
Описание
1
TMDS Data2+
2
TMDS Data2 Shield
3
TMDS Data2-
4
TMDS Data1+
5
TMDS Data1 Shield
6
TMDS Data1-
7
TMDS Data0+
8
TMDS Data0 Shield
9
TMDS Data0-
10
TMDS Clock+
11
TMDS Clock Shield
12
TMDS Clock-
13
CEC
14
Зарезервировано (не
подключен на устройстве)
15
SCL
16
SDA
17
DDC/CEC Заземление
18
+5V Питание
19
Определение горячего
подключения
шпилька
Описание
шпилька
Описание
1.
Lane0(p)
11.
GND
2.
GND
12.
Lane3(n)
3.
Lane0(n)
13.
Config1
4.
Lane1(p)
14.
Config2
5.
GND
15.
AUX_CH (n)
6.
Lane1(n)
16.
GND
7.
Lane2(p)
17.
AUX_CH (p)
8.
GND
18.
Обнаружение Hot Plug
9.
Lane3(n)
19.
Возврат мощности DP
10.
Lane3(p)
20.
Мощность DP
