Pу
сский

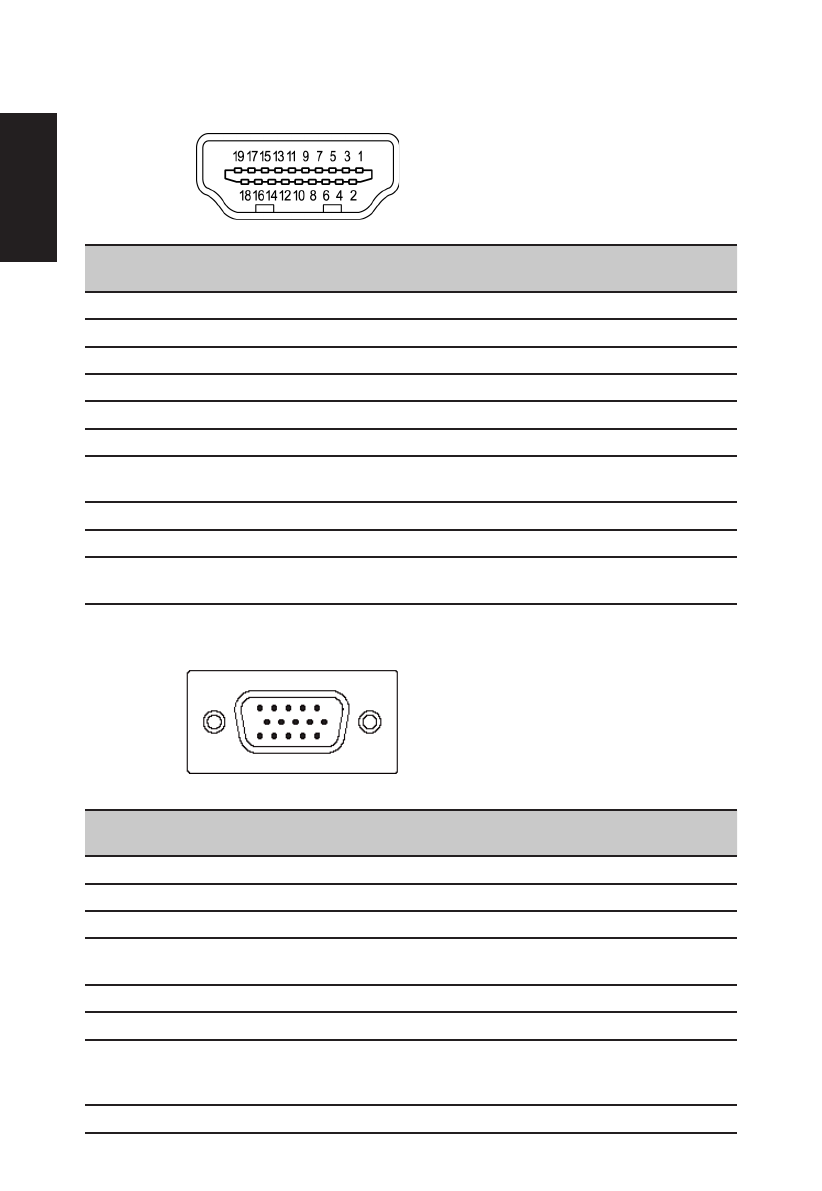

19-контактный сигнальный кабель цветного дисплея
КОНТАКТ
№
Описание
КОНТАКТ
№
Описание
1
TMDS Data2+
2
TMDS Data2 Shield
3
TMDS Data2-
4
TMDS Data1+
5
TMDS Data1 Shield
6
TMDS Data1-
7
TMDS Data0+
8
TMDS Data0 Shield
9
TMDS Data0-
10
TMDS Clock+
11
TMDS Clock Shield
12
TMDS Clock-
13
CEC
14
Зарезервировано (не
подключен на устройстве)
15
SCL
16
SDA
17
DDC/CEC Заземление
18
+5V Питание
19
Определение горячего
подключения
15-контактный сигнальный кабель цветного дисплея
КОНТАКТ
№
Описание
КОНТАКТ
№
Описание
1
Красный
9
+5 В
2
Зеленый
10
Логическая земля
3
Синий
11
Земля монитора
4
Земля монитора
12
Данные последовательного
канала DDC
5
Земля DDC
13
Строчная синхронизация
6
Земля R
14
Кадровая синхронизация
7
Земля G
15
Тактовый сигнал
последовательного канала
DDC
8
Земля B
Содержание
- 3 Информация для вашей; Инструкции по технике безопасности
- 5 Внимание! Заземляющий контакт является средством; Обслуживание устройства
- 6 Взрывоопасные среды
- 7 Советы и рекомендации по удобному использованию
- 12 Со
- 13 Комплектность
- 14 РЕГУЛИРОВКА ПОЛОЖЕНИЯ; Регулировка по высоте:; Наклон
- 15 Поворот
- 16 Подключение адаптера и шнура питания
- 17 Канал данных дисплея (Display Data Channel –; 0-контактный сигнальный кабель цветного дисплея; КОНТАКТ
- 18 9-контактный сигнальный кабель цветного дисплея
- 19 Таблица стандартных режимов синхронизации; РЕЖИМVESA
- 20 Установка
- 21 Пользовательские элементы управления; Внешние элементы управления
- 22 Использование контекстного меню; Главная страница
- 23 Главное меню
- 29 пользовательского режима)
- 30 Поиск и устранение неисправностей; Неисправность
