11

УТИЛИЗАЦИЯ

        Электробытовой прибор и его упаковка должны быть утилизированы с наименьшим

вредом для окружающей среды и в соответствии с правилами по утилизации отходов в

Вашем регионе. Не выбрасывайте прибор вместе с обычным бытовым мусором.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Пожалуйста, внимательно прочитайте данное руководство перед установкой.

Обратите внимание на следующие пункты:

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ

Печь оснащена электрической вилкой и должна подключаться только к правильно установ

-

ленной и заземленной розетке.

Установка розетки и замена кабеля может производиться только квалифицированным элек

-

триком или специалистом авторизованного сервисного центра.

Напряжение сети должно соответствовать напряжению, указанному на маркировке прибора.

Только квалифицированный электрик может устанавливать розетку и заменять соединитель

-

ный кабель.

Если после установки вилка становится труднодоступной, отключающее устройство должно

быть расположено со стороны установки, с контактным зазором не менее 3 мм.

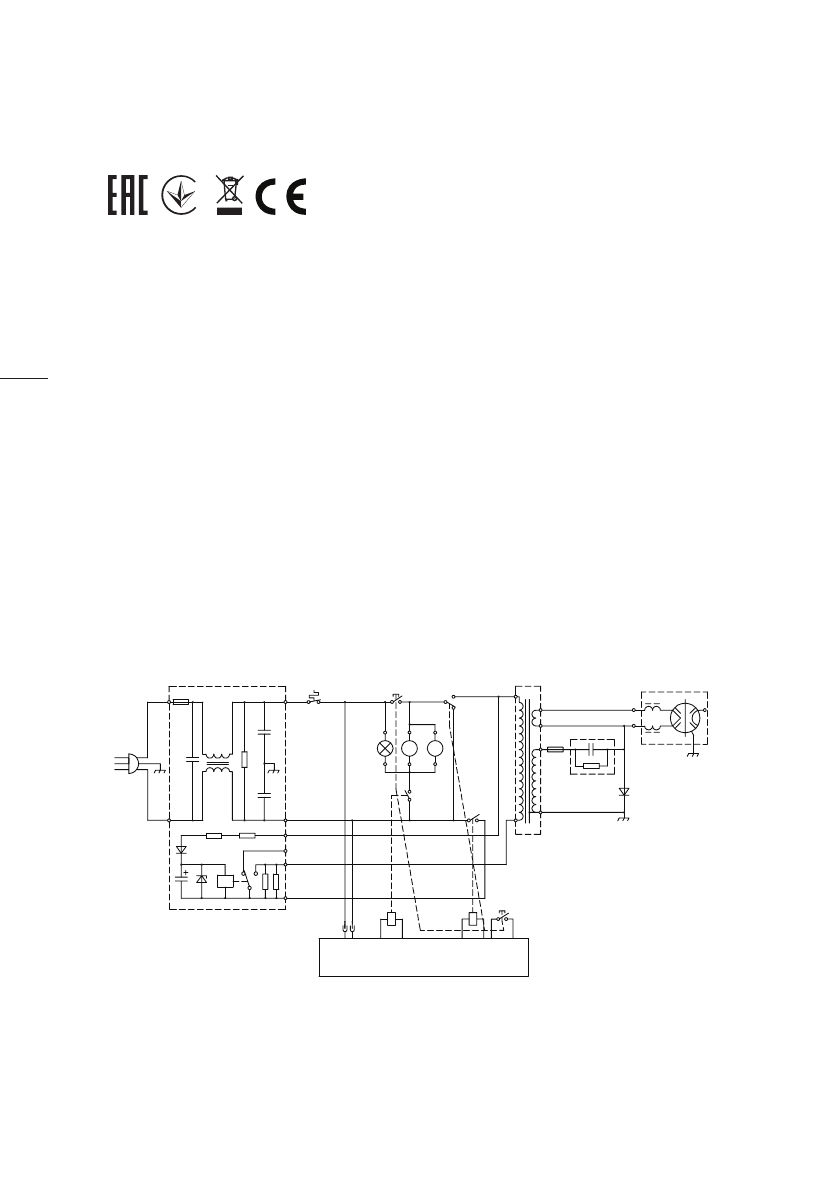

СХЕМАТИЧЕСКАЯ ДИАГРАММА

(При октрытой дверце и выключенном приборе)

MAGNE TRON

TRA NS FORMER

L

SWC: выключатель устройства блокировки дисплея

SWB: вспомогательный выключатель устройства блокировки

SWA: основной выключатель устройства блокировки

C1

L

NOISE  FILTER

F1

C3

FU

C4

N E L

N

R1

R2

R3

D1

L

D2

RY

T( IN)

P( OUT)

N

C2

R4-2

SW2

R4-1

SH

SWA

SWC

C

FA

F

GND

CONTROLLER

FM

L

JP

1-

1

JP

1-

2

RY

K4

TM

RY

K3

SO

F2

L: лампа

SWB

D_ SW

D

FM: двигатель вентилятора

TM: двигатель

Примечание: схема дана для справки, различные модификации СВЧ могу быть измене

-

ны производителем без дополнительного уведомления.
