12

Компоненты и их назначение

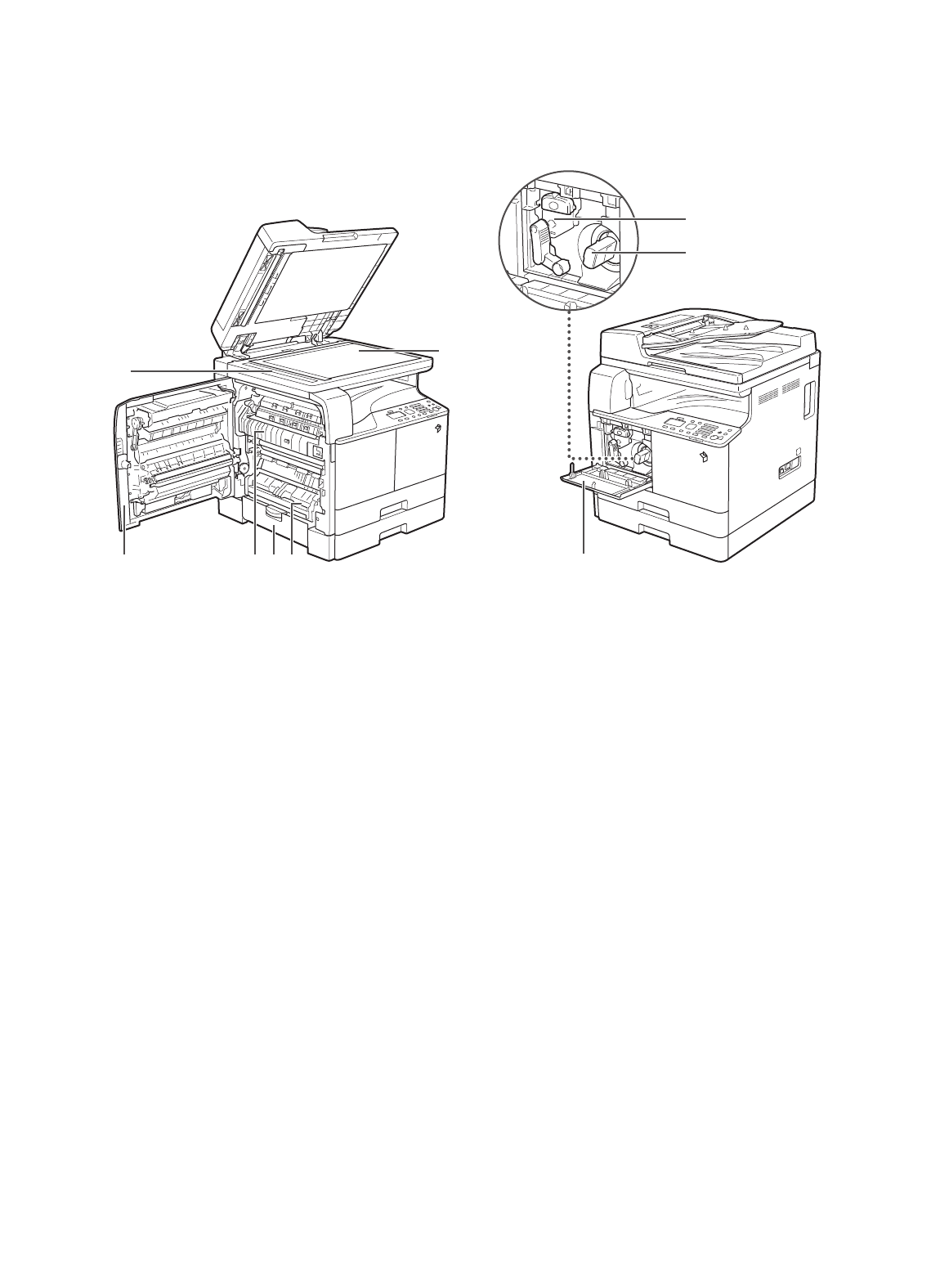

Внутреннее устройство аппарата

Ес

ли подсоединены устройство АДПД AM1 и модуль кассетной подачи AB1:

9

7

8

1

2

5 4

6

3

1

Область сканирования

Здесь сканируются оригиналы, установленные в
устройство подачи.

2

Стекло экспонирования

Используйте стекло экспонирования, когда нужно
отсканировать книги, толстые оригиналы, тонкие
оригиналы, OHP-пленки и т. д.

3

Левая крышка кассеты 1

Открывайте эту крышку при устранении замятия
бумаги в кассете 1.

4

Левая крышка кассеты 2 (крышка дополнительно

приобретаемого модуля кассетной подачи AB1)

Открывайте эту крышку при устранении замятия
бумаги в кассете 2.

5

Блок термозакрепления

Если замятие бумаги происходит в блоке
термозакрепления, удаляйте замятую бумагу
аккуратно.

6

Левая крышка

Откройте эту крышку при устранении замятия бумаги
внутри основного блока.

7

Картридж с тонером

Если кончается тонер, извлеките картридж для тонера
и замените его новым.

8

Блок барабана

Этот блок наносит тонер на бумагу во время печати.
Дополнительные сведения об обращении с блоком
барабана см. в электронном руководстве.

9

Передняя обложка

Открывайте эту крышку для замены картриджа для
тонера или блока барабана.
