WIRELESS WEATHER STATION VT-3533 SR

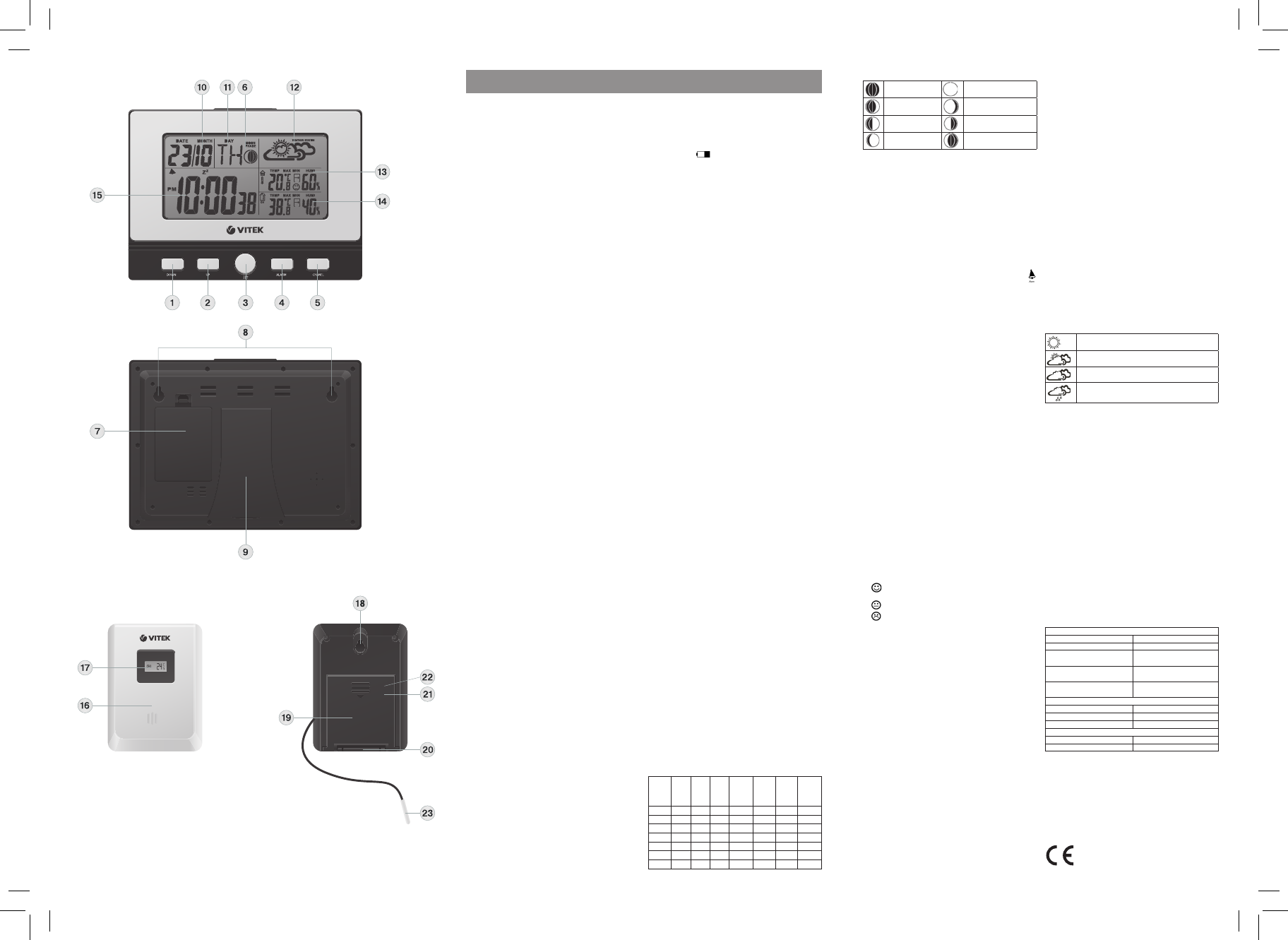

DESCRIPTION

Main unit

1.

«DOWN» button

2.

«UP» button

3.

«SET» button

4.

«ALARM» button

5.

«CHANNEL» button

6.

«SNOOZE-LIGHT» button

7.

Battery compartment lid

8.

Flap stand

9.

Sensor wall mounting holes

Display

10.

Date field

11.

Week day and current Moon phase field

12.

Weather symbols field

13.

Temperature  and  humidity  integrated  sensor  indication

«

in

»

14.

Temperature and humidity remote sensor indication «

out

»

15.

Current time indication

Remote sensor

16.

Sensor

17.

Display

18.

Sensor wall mounting hole

19.

Battery compartment lid

20.

Stand

21.

Temperature measurement unit selection buttons «°C/°F»

22.

Transmission channel number selection button «CH»

23.

Wired temperature sensor

SAFETY MEASURES

Before using the unit, read this instruction manual carefully and

keep it for future reference.

Use  the  unit  for  intended  purposes  only,  as  specified  in  this

manual.  Mishandling  the  unit  can  lead  to  its  breakage  and

cause harm to the user or damage to his/her property.

•

Do  not  subject the  unit  to  impacts (dust and  moisture are

also  to  be  avoided),  as  it  can  lead  to  failures,  reduction

of  service  life,  battery  damage  and  to  deformation  of  the

unit body parts.

•

Provide that no liquid gets inside the unit body. To prevent

the unit’s damage, do not expose the it to rain or moisture,

do  not  place  the  unit  in  places  with  high  humidity  (near

bathtubs, containers filled with water, kitchen sinks, wash-

ing  machines,  near  a  swimming  pool,  in  wet  basements,

etc.). Protect the unit from dripping and splashing.

•

The  unit  should  not  be  placed  near  heat  sources  such  as

radiators,  electric  heaters,  stoves  or  in  places  exposed

to  direct  sunlight,  excessive  dust,  vibration  or  mechani-

cal shocks.

•

Install the unit on flat stable surface in places with proper

ventilation. Do not block the unit ventilation openings.

•

Make sure that the wired sensor is not bent or pinched.

•

Do not let foreign objects get into unit openings.

•

Do  not  repair  the  unit  or  make  any  changes  in  it  by  your-

self. If you find any damages, switch the unit off by remov-

ing the batteries from the battery compartment and apply

to the authorized service center.

•

If you disassemble the unit, it will lead to warranty cancel-

lation. No parts inside the unit require the user’s attention.

•

Do not allow children to use the unit as a toy.

•

This  unit  is  not  intended  for  usage  by  children  under  8

years of age.

•

Children aged 8 and over as well as disabled persons can

use  this  unit  only  under  supervision  of  a  person  who  is

responsible for their safety, if they are given all the neces-

sary and understandable instructions concerning the safe

usage of the unit and information about danger that can be

caused by its improper usage.

•

To  avoid  damages,  transport  the  unit  in  original  pack-

age only.

•

For  children  safety  reasons  do  not  leave  polyethylene

bags, used as a packaging, unattended.

•

Attention!

 Do not allow children to play with polyethylene

bags or packaging film.

Danger of suffocation!

•

Do  not  use  abrasives  or  substances  causing  damages

of the body and the inner parts of the units for cleaning.

•

Keep the unit out of reach of children.

THE UNIT IS INTENDED FOR HOUSEHOLD USAGE ONLY

BEFORE THE FIRST USE

After  unit  transportation  or  storage  at  low  temperature

it  is  necessary  to  keep  it  for  at  least  two  hours  at  room

temperature.

–

Unpack  the  unit,  remove  any  stickers  that  can  prevent

unit operation.

–

Check  the  unit  for  damages.  In  case  of  damages  do  not

switch the unit on.

BATTERY INSTALLATION

Attention!

Batteries leakage can cause injuries or the unit damage. To avoid

damages, follow the recommendations specified below:

•

insert batteries following the polarity;

•

use only new batteries of the type specified in the instruc-

tion manual;

•

do  not  insert  the  batteries  of  different  types,  new  batter-

ies  with  old  ones,  batteries  of  different  brands  as  well  as

rechargeable batteries of different capacity;

•

remove  the  batteries  if  you  are  not  planning  to  use  the

unit for a long time;

•

do  not  dismantle  the  batteries,  do  not  subject  them  to

high temperatures;

•

replace the batteries in time.

Notes

:

•

If  the  batteries  are  already  installed  into  the  bat-

tery  compartment  you  need  to  remove  the  isolation

insert.

Long  operation  under  low  or  high  temperatures

can reduce the voltage of the batteries of the sensor (16),

thus decreasing the sensor’s transmission range.

•

The  symbol

  indicates  that  the  batteries  are  dis-

charged, replace the batteries.

Remote sensor

–

Shift  the  battery  compartment  lid  (19).  Insert  two  “AAA”

batteries (included), strictly following the polarity.

–

Select  the  temperature  measurement  units  by  pressing

the

C/°F

 button (21). The selected measurement units are

shown on the display (17).

–

Select  the  transmission  channel  number  (from  1  to  3)  by

pressing the

CH

 button (22) repeatedly.

–

Install the battery compartment lid (19) back to its place.

Main unit

–

Remove  the  battery  compartment  lid  (7)  and  insert  three

“AA” batteries (included), strictly following the polarity.

–

Install the battery compartment lid (7) back to its place.

UNIT INSTALLATION

–

Use  the  flap  stand  (8)  to  set  the  main  unit  on  a  flat  stable

surface, use the stand (20) for the remote sensor (16).

–

You  can  also  hang  up  the  main  unit  and  the  sensor  (16)

on the wall by using the holes (9) and (18), respectively.

–

Place  the  remote  sensor  (16)  outdoors  so  that  it  is  not

exposed to direct sunlight, rain or snow.  The remote sen-

sor  should  be  installed  up  to  30  meters  away  from  the

main  unit  in  the  line  of  sight.  The  distance  from  the  main

unit  and  the  remote  sensor  to  any  interference  sources

(such  as  computers,  television  receivers  etc.)  should  be

at least 1,5-2 meters.

–

Do not place the unit near metal frames, do not use appli-

ances  (for  example,  headphones)  operating  at  the  same

frequency (433 MHz) near the weather station.

–

The  remote  sensor  (16)  operates  within  the  temperature

range  from  –40°C  to  +60°C.  If  the  outdoor  temperature  is

below -20 °C or if the remote sensor (16) can’t be installed

outside, set it indoors and install the wired sensor (23) out-

side. In this case outdoor temperature and indoor humid-

ity  (at  the  remote  sensor  installation  point)  are  displayed

in the field (14).

Note:

  Make  sure  that  the  wired  sensor  (23)  is  not  bent  or

pinched.

DATE AND TIME SETTING

Notes:

The available languages for week day indication: English (EN),

German  (GE),  Italian  (IT),  French  (FR),  Dutch  (NE),  Spanish

(ES) and Danish (DA).

If  the  buttons  (1)

DOWN

  and  (2)

UP

  are  not  pressed  within

30 seconds during the setting process, the unit will be switched

to the current time mode without saving the new settings.

–

Press and hold down the

SET

 button (3) for 2 seconds, the

year numerical value

(Yr)

will start flashing in the field (15).

–

Use the buttons (1)

DOWN

 and (2)

UP

 to set the required

year.

–

Press  the

SET

  button  (3),  the  month  numerical  value

(MONTH)

will be flashing in the field (10).

–

Use the buttons (1)

DOWN

 and (2)

UP

 to set the required

month.

–

Press the

SET

 button (3), the day numerical value (DATE)

will be flashing in the field (10).

–

Use the buttons (1)

DOWN

 and (2)

UP

 to set the day.

–

Press  the

SET

  button  (3),  the  language  symbol  used  for

week day indication will be flashing in the field (11).

–

Use the buttons (1)

DOWN

 and (2)

UP

 to set the language

for week day indication (for example, English).

–

Press the

SET

 button (3), the time indication format sym-

bols  (12  hour  format  or  24  hour  format)  will  be  flashing

in the field (15).

–

Use  the  buttons  (1)

DOWN

  and  (2)

UP

  to  select  the  time

indication format.

–

Press  the

SET

  button  (3),  the  hour  digits  will  be  flashing

in the field (15).

–

Use  the  buttons  (1)

DOWN

  and  (2)

UP

  to  set  time  in

hours.  To  set  the  afternoon  time  in  the  12  hour  format,

press  the  buttons  (1)

DOWN

  and  (2)

UP

  until  the  symbol

«PM» appears.

–

Press the

SET

 button (3), the minute digits will be flashing.

–

Use  the  buttons  (1)

DOWN

  and  (2)

UP

  to  set  the  time

in minutes.

–

To save the settings, press the

SET

 button (3).

–

After the date is set, the day of week and the Moon phase

corresponding  to  this  date  will  be  displayed  in  the  field

(11). See the symbols interpretation below.

DAYS OF WEEK

Day of

week/

lan-

guage

Eng-

lish

(EN)

Ger-

man

(GE)

Ital-

ian

(IT)

French

(FR)

Dutch

(NE)

Span-

ish

(ES)

Danish

(DA)

Mo.

MO

MO

LU

LU

MA

LU

MA

Tu.

TU

DI

MA

MA

DI

MA

TI

We

WE

MI

ME

ME

WO

MI

ON

Th.

TH

DO

GI

JE

DO

JU

TO

Fr.

FR

FR

VE

VE

VR

VI

FR

Sa.

SA

SA

SA

SA

ZA

SA

LO

Su.

SU

SO

DO

DI

ZO

DO

SO

2

3

THE MOON PHASES

new Moon

full Moon

young Moon

waning Moon

waxing half Moon

waning half Moon

waxing Moon

old Moon

ALARM SETTING

Note:

  If  the  buttons  (1)

DOWN

and  (2)

UP

are  not  pressed

within 30 seconds during the setting process, the unit will be

switched to the current time mode.

–

To  set  the  alarm,  press  and  hold  down  the

ALARM

  but-

ton  (4)  for  2  seconds,  the  alarm  hour  digits  will  be  flash-

ing in the field (15).

–

Use  the  buttons  (1)

DOWN

  and  (2)

UP

  to  set  the  alarm

time in hours.

–

Press  the

ALARM

  button  (4),  the  alarm  minute  digits  will

start flashing in the field (15).

–

Use  the  buttons  (1)

DOWN

  and  (2)

UP

  to  set  the  alarm

time in minutes.

–

To save the settings, press the

ALARM

button (4).

–

To switch the alarm on/off, press the

SET

 button (3) while

in the current time mode. If the alarm is on, the symbol

appears in the field (15).

–

To  view  the  alarm  settings,  press  the

ALARM

  button  (4)

while in the current time mode.  The symbol «AL» and the

alarm  time  will  be  displayed  for  30  seconds  in  the  field

(15). For a quick return to the current time mode, press the

ALARM

 button (4) again.

Repeating alarm signal

–

The  alarm  signal  will  sound  for  2  minutes  if  you  do  not

press any buttons.

–

You can switch the alarm signal off for 5 minutes by press-

ing  the  «SNOOZE/LIGHT»  button  (6).    The  symbol  «Zz»

will  appear  on  the  display,  the  signal  will  be  repeated

in 5 minutes.

–

To switch the alarm signal off, press any other button.

DISPLAY BACKLIGHT

To switch the display backlight on, press the «SNOOZE/LIGHT»

button (6). The backlight will be on for 20 seconds.

TEMPERATURE AND HUMIDITY MEASUREMENT

–

The  integrated  thermometer  of  the  main  unit  is  used

for  indoor  temperature  measurement  within  the  range

from  0  °C  to  +50°C  and  the  remote  sensor  (16)  operates

outdoors  at  the  temperature  from  -40°C  to  +60°C.  The

humidity  meters  (of  the  main  unit  and  the  remote  sen-

sor)  operate  within  the  relative  humidity  range  from  20%

to  90%.  If  the  temperature  and  humidity  values  are  below

the specified range, the symbols «LL» will be shown in the

corresponding field.

–

Indoor temperature and humidity data are displayed in the

field  (13)

«in»

.  Outdoor  temperature  and  humidity  values

are displayed in the field (14)

«out»

.

–

Temperature  and  humidity  are  measured  every  30  sec-

onds  by  the  main  unit  and  minutely  by  the  remote  sensor

(16). The data are updated automatically.

–

Temperature  trends  are  indicated  with  arrows  (tempera-

ture  increases,  temperature  remains  constant,  tempera-

ture decreases) in the field (13) and (14).

–

Temperature  and  humidity  data  are  used  for  evaluat-

ing  of  the  comfort  level  that  is  indicated  by  one  of  the

three symbols:

  “Favorable”  –  optimal  temperature  and  humidity

values;

 “Arid” – indoor humidity level is lower than optimal;
 “Damp” – indoor humidity level is higher than optimal.

Temperature measurement unit selection

To  select  the  measurement  units  (Celsius  degrees  or

Fahrenheit degrees), press the

DOWN

 button (1).

Remote sensor data transmission

When  the  batteries  are  inserted  in  the  remote  sensor  (16),  it

will start data transmission.

–

After  you  set  the  batteries  in  the  main  unit,  select  the

transmission  channel  number.  To  do  so,  press  the

CHANNEL

  button  (5)  repeatedly.  The  main  unit  channel

number should match the channel number on the remote

sensor display (17).

–

The  signal  search  takes  about  3  minutes.  Data  obtained

from  the  remote  sensor  (16)  will  be  shown  in  the  field

(14) «

out

».

–

If there is no remote sensor signal, the symbols «- -.-» will

be shown in the field (14)

«out».

–

To  start  a  new  channel  search,  press  and  hold  down  the

CHANNEL

 button (5) for 2 seconds.

Note:

 You can connect the unit with two additional sensors

transmitting  on  the  frequency  of  433  MHz.  To  do  so  every

sensor  should  be  assigned  with  its  own  channel  number

(from  1  to  3).  To  view  data  from  different  sensors,  press

the

CHANNEL

  button  (5)  repeatedly.  If  the  sensor  does

not  support  the  humidity  measurement  function,  the  sym-

bols  «LL»  will  be  shown  in  the  field  (14)

«out»

  in  humidity

values.

Memory function

The  unit  memory  stores  data  on  maximal  and  minimal

temperature and relative humidity values.

–

Press the

UP

 button (2) repeatedly to view:

•

 the maximal temperature and humidity values (the sym-

bol

«MAX»

in the corresponding field),

•

the minimal values (the symbol

 «MIN»

),

•

current values.

–

To  clear  the  unit  memory,  press  and  hold  down  the

UP

button (2) for 2 seconds while the unit is in the maximal or

minimal value displaying mode.

Warning signal of temperature change

If  the  outdoor  temperature  is  out  of  the  range  preset  by  you,

the unit will give a tone signal.

–

To switch the warning signal on or off, press and hold the

DOWN

 button (2) for 2 seconds, the values in the field (14)

will be flashing. By pressing the

DOWN

 button (1) repeat-

edly, switch the warning signal on and off:

Off

 – the signal

is off,

on

 – the signal is on.

–

Press the

SET

 button (3), the symbol

▲

 (upper limit of the

temperature range) will appear in the field (14).

–

Use  the  buttons  (1)

DOWN

  and  (2)

UP

  to  set  the  upper

limit of the temperature range.

–

Press the

SET

 button (3), the symbol

▼

 (lower limit of the

temperature range) will appear in the field (14).

–

Use the buttons (1)

DOWN

 and (2)

UP

 to set the lower limit

of the temperature range.

–

To save the settings, press the

SET

 button (3).

–

When  the  temperature  is  out  of  the  preset  range,  you  will

hear  a  tone  signal.  The  signal  will  sound  every  minute

for  5  seconds  until  the  outdoor  temperature  is  within  the

preset range.

–

To  switch  the  signal  off,  press  and  hold  the

DOWN

button  (1),  then  press  the

DOWN

  button  (1)  until  the

symbol

«Off»

appears.    Then  press  the

SET

  button

(3) thrice.

Weather forecast

The  following  symbols  indicating  the  weather  conditions

(depending  on  the  temperature  and  humidity  data  obtained

from the remote transmitter) are shown on the display:

sunny

partly cloudy

cloudy

rain

At the first switching-on, cloudy weather will be displayed.

For  weather  indication  the  transmitter  in  channel  1  will

be used.

If no transmitter is connected to channel 1, cloudy weather will

be always displayed.

If  there  is  no  humidity  data  in  channel  1,  cloudy  weather  will

be always displayed.

CLEANING AND CARE

–

Switch  the  unit  off  before  cleaning  by  removing  the  bat-

teries  from  the  battery  compartment  of  the  main  unit  and

the remote sensor.

–

Use a soft cloth to clean the unit.

–

Do not use liquid or aerosol detergents to clean the unit.

STORAGE

–

Unplug  and  clean  the  unit  before  taking  it  away  for

storage.

–

Wind  the  wired  temperature  sensor  (23).  Do  not  wind  the

sensor wire around the unit.

–

Keep the unit away from children in a dry cool place.

DELIVERY SET

Weather station main unit – 1 pc.

Remote sensor – 1 pc.

«AAA» batteries – 2 pcs.

«AA» batteries – 3 pcs.

Instruction manual  – 1 pc.

TECHNICAL SPECIFICATIONS

Measurements

Main unit

From 0°C to + 50°C

Remote sensor

From –40°C to + 60°C

Temperature measurement
precision

0.1°C

Relative humidity
measurement

from 20% to 90%

Relative humidity
measurement precision

1%

Remote sensor data transmission

Data transmission frequency

433 mHz

Number of sensors connected 3
Transmission range

Maximum 30 m

Power supply

Main unit

3 « AA » type batteries, 1,5 V

Remote sensor

2 « AAA » type batteries 1,5 V

The manufacturer preserves the right to change the specifica-

tions of the unit without a preliminary notification

Unit operating life is 3 years

Guarantee

Details regarding guarantee conditions can be obtained from

the  dealer  from  whom  the  appliance  was  purchased.  The  bill

of  sale  or  receipt  must  be  produced  when  making  any  claim

under the terms of this guarantee.

This product conforms to the EMC-Requirements
as laid down by the Council Directive 2004/108/ЕС
and to the Low Voltage Regulation (2006/95/ЕС)

 ENGLISH

VT-3533.indd   1

26.06.2014   12:33:09
