17

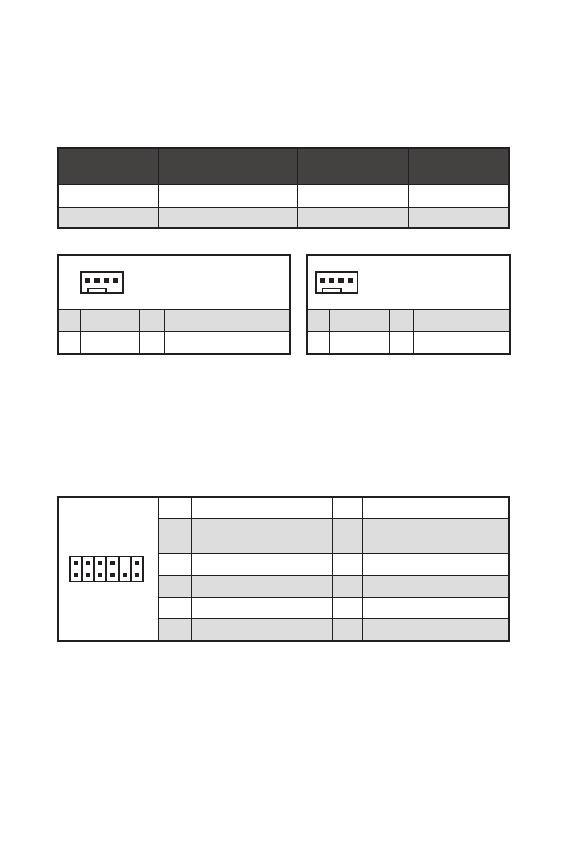

Vue d’ensemble des composants
Vue d’ensemble des composants
⚠
Important
Vous pouvez ajuster la vitesse du ventilateur dans
BIOS > Hardware Monitor.
CPU_FAN1, SYS_FAN1 : Connecteurs de ventilateur
En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent
la vitesse du ventilateur avec un signal de contrôle de vitesse. Quand vous branchez
un ventilateur à 3 broches (Non-PWM) à un connecteur de ventilateur de mode PWM,
la vitesse sera toujours maintenue à 100 % et cela occasionnera du bruit.
1
Définition des broches en
mode PWM
1
Ground
2
+12V
3
Sense
4 Speed Control Signal
Connecteur
Mode ventilateur par
défaut
Courant
maximum
Puissance
maximum
CPU_FAN1
Mode PWM
2 A
24 W
SYS_FAN1
Mode DC
1 A
12 W
1
Définition des broches en
mode DC
1
Ground
2 Voltage Control
3
Sense
4
NC
1
2
12
11
1
SPI Power
2
SPI Chip Select
3
Master In Slave Out (SPI
Data)
4
Master Out Slave In (SPI
Data)
5
Reserved
6
SPI Clock
7
Ground
8
SPI Reset
9
Reserved
10
No Pin
11
Reserved
12
Interrupt Request
JTPM1 : Connecteur de module TPM
Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous
référer au manuel du module TPM pour plus d’informations.
