Overview of Components

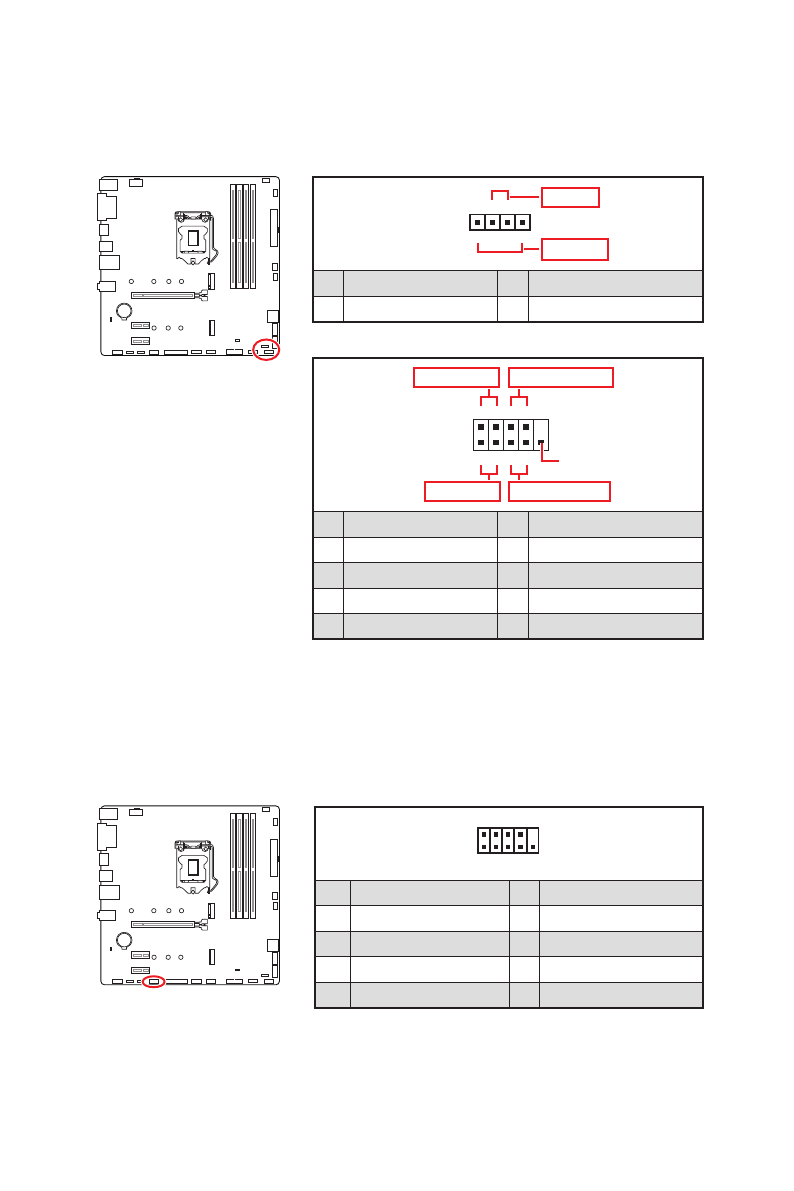

JFP1, JFP2: Front Panel Connectors
These connectors connect to the switches and LEDs on the front panel.
BAT1
BAT1
1
2
10
9
+
+
+
-
-
-
-
+
Power LED
HDD LED Reset Switch
Reserved
Power Switch
JFP1
1
HDD LED +
2
Power LED +
3
HDD LED -
4
Power LED -
5
Reset Switch
6
Power Switch
7
Reset Switch
8
Power Switch
9
Reserved
10
No Pin
1
JFP2
+
+
-
-
Speaker
Buzzer
1
Speaker -
2
Buzzer +
3
Buzzer -
4
Speaker +
1
2
10
9
1
DCD
2
SIN
3
SOUT
4
DTR
5
Ground
6
DSR
7
RTS
8
CTS
9
RI
10
No Pin
JCOM1: Serial Port Connector
This connector allows you to connect the optional serial port with bracket.
