Hardware Installation

- 16 -

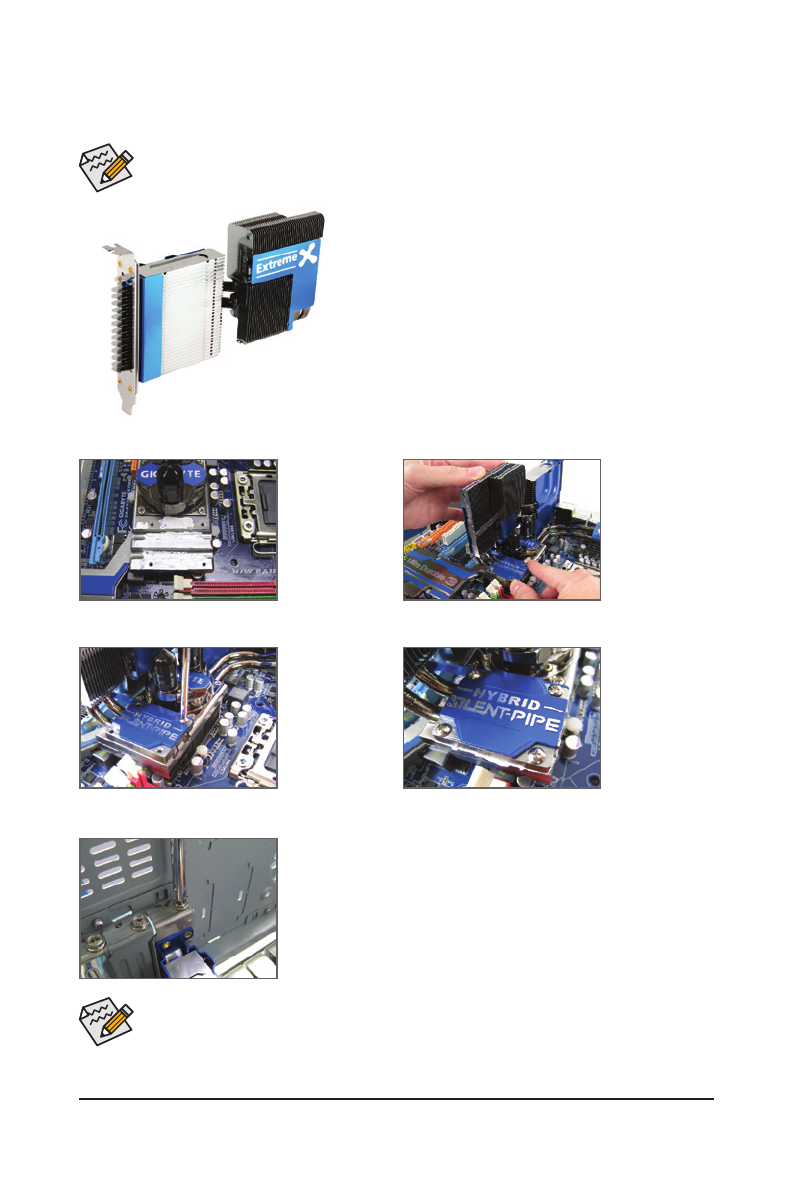

1-4  Installing the Hybrid Silent-Pipe Module

Read the following guideline before you begin to install the Hybrid Silent-Pipe module:

If you want to connect the front audio module from your chassis to the F_AUDIO connector on the moth-
erboard, be sure to connect it before installing the Hybrid Silent-Pipe module to avoid interference.

Hybrid Silent-Pipe

Tools needed:
1.  A Philip's screwdriver
2.  Thermal grease
3.  Screws included with the motherboard

Follow the steps below to install the Hybrid Silent-Pipe module:

Step 1:

Apply  an  even  thin

l a y e r  o f  t h e r m a l

g r e a s e   o n   t h e

surface of the North

B r i d g e  h e a t s i n k

base and it grooves.

Step 2:

Position  the  heat-

pipe  underneath

the  heatsink  of  the

Hybrid  Silent-Pipe

m o d u l e  i n t o  t h e

tunnel  of  the  North

B r i d g e  h e a s i n k

base.

Step 3:

Secure  the  Hybrid

Silent-Pipe heatsink

to the heatsink base

b y  t h e  i n c l u d e d

screws.(Use  one

hand to hold the top

of  the  fins  to  avoid

shaking.)

Step 4:

The  picture  on  the

left  shows  that  four

screws are fastened

to  the  heatsink  and

heatsink base.

Step 5:

Secure  the  Hybrid  Silent-Pipe  bracket  to  the  chassis  back  panel  with  a

screw to complete the installation.

For the waterblocks on the North Bridge heatsink, we recommend tubes with inner diameter of 7.5mm
and outer diameter of 10mm. After connecting the tubes, make sure that the tubes are attached to
the waterblocks securely and tightly and there is no leak.

(Note)   The components received may vary in appearance from the products illustrated.
