Инсталляция аппаратного обеспечения
- 24 -

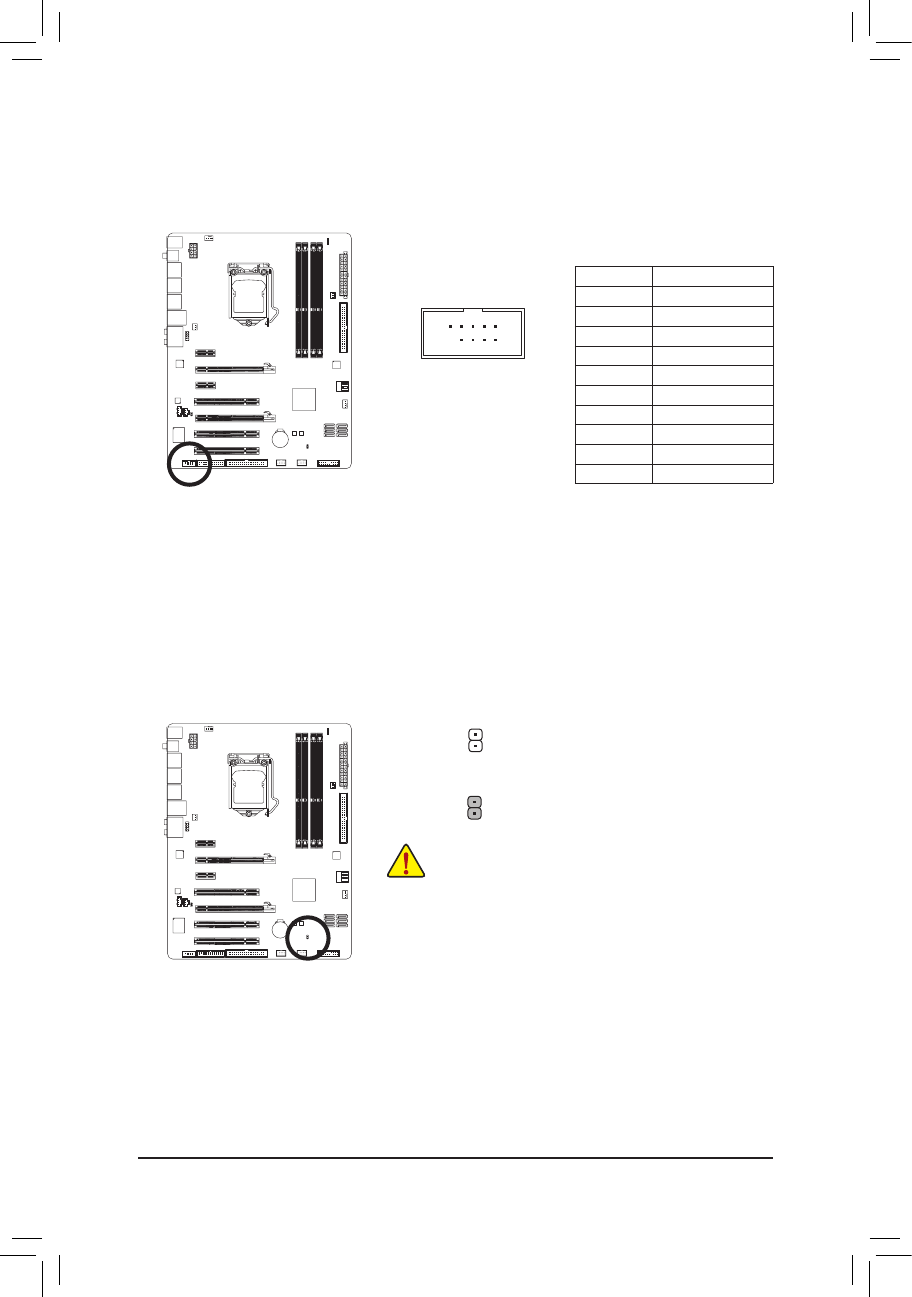

18) COMA (Разъем последовательного порта)
Разъем COMA на системной плате предназначен для подключения последовательного COM-
порта (факультативная поставка на выносной планке). По вопросам приобретения выносных
планок обратитесь к локальному дилеру.
10
9
2
1
19) CLR_CMOS (Перемычка для сброса настроек BIOS)
Эта перемычка предназначена для сброса параметров CMOS (настройки BIOS), например,
даты или конфигурации настроек системы, к заводским установкам по умолчанию. Для сброса
CMOS замкните контакты с помощью перемычки на несколько секунд или используйте иной
металлический проводник (например, отвертка). Выполнять эту операцию следует только при
выключенной системе.
Открыто: По умолчанию
Замкнуто: Сброс CMOS
•
Перед сбросом CMOS всегда отключайте блок питания от
сети.
• После сброса CMOS перед включением системы убедитесь,
что перемычка удалена (контакты CLR_CMOS разомкнуты).
В противном случае это может привести к повреждению
компонентов или системной платы в целом.
• После запуска системы вызовите BIOS Setup и загрузите
настройки по умолчанию (
Load Optimized Defaults
) или
настройте BIOS вручную. (Глава 2, "BIOS Setup").
№ контакта Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND (заземление)
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
No Pin
