Hardware Installation

- 24 -

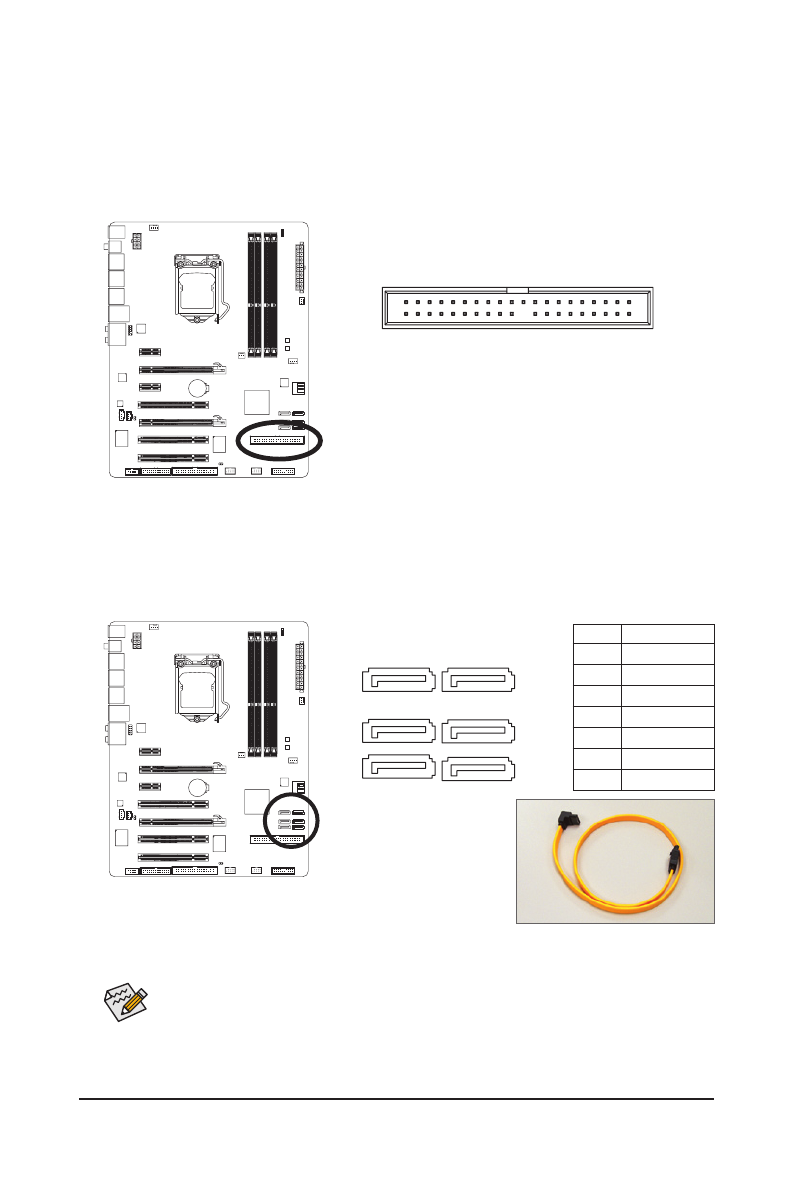

7)  IDE (IDE Connector)

The IDE connector supports up to two IDE devices such as hard drives and optical drives. Before attach-
ing the IDE cable, locate the foolproof groove on the connector. If you wish to connect two IDE devices,

remember  to  set  the  jumpers  and  the  cabling  according  to  the  role  of  the  IDE  devices  (for  example,

master or slave). (For information about configuring master/slave settings for the IDE devices, read the

instructions from the device manufacturers.)

8)  SATA2_0/1/2/3/4/5 (SATA 3Gb/s Connectors, Controlled by P55 Chipset)

The  SATA  connectors  conform  to  SATA  3Gb/s  standard  and  are  compatible  with  SATA  1.5Gb/s
standard.  Each  SATA  connector  supports  a  single  SATA  device.  The  P55  Chipset  supports  RAID  0,

RAID 1, RAID 5, and RAID 10. Refer to Chapter 5, "Configuring SATA Hard Drive(s)," for instructions on

configuring a RAID array.

Pin No.  Definition

  1

GND

  2

TXP

  3

TXN

  4

GND

  5

RXN

  6

RXP

  7

GND

•

  A  RAID  0  or  RAID  1  configuration  requires  at  least  two  hard  drives.  If  more  than  two  hard

drives are to be used, the total number of hard drives must be an even number.

•

  A  RAID  5  configuration  requires  at  least  three  hard  drives.  (The  total  number  of  hard  drives

does not have to be an even number.)

•

  A RAID 10 configuration requires at least four hard drives and the total number of hard drives

must be an even number.

Please  connect  the  L-shaped  end  of

the  SATA  3Gb/s  cable  to  your  SATA

hard drive.

2

40

1

39

SATA2_0

SATA2_2

SATA2_4

SATA2_1

SATA2_3

SATA2_5

1

7
