- 21 -
Инсталляция апаратного обеспечения

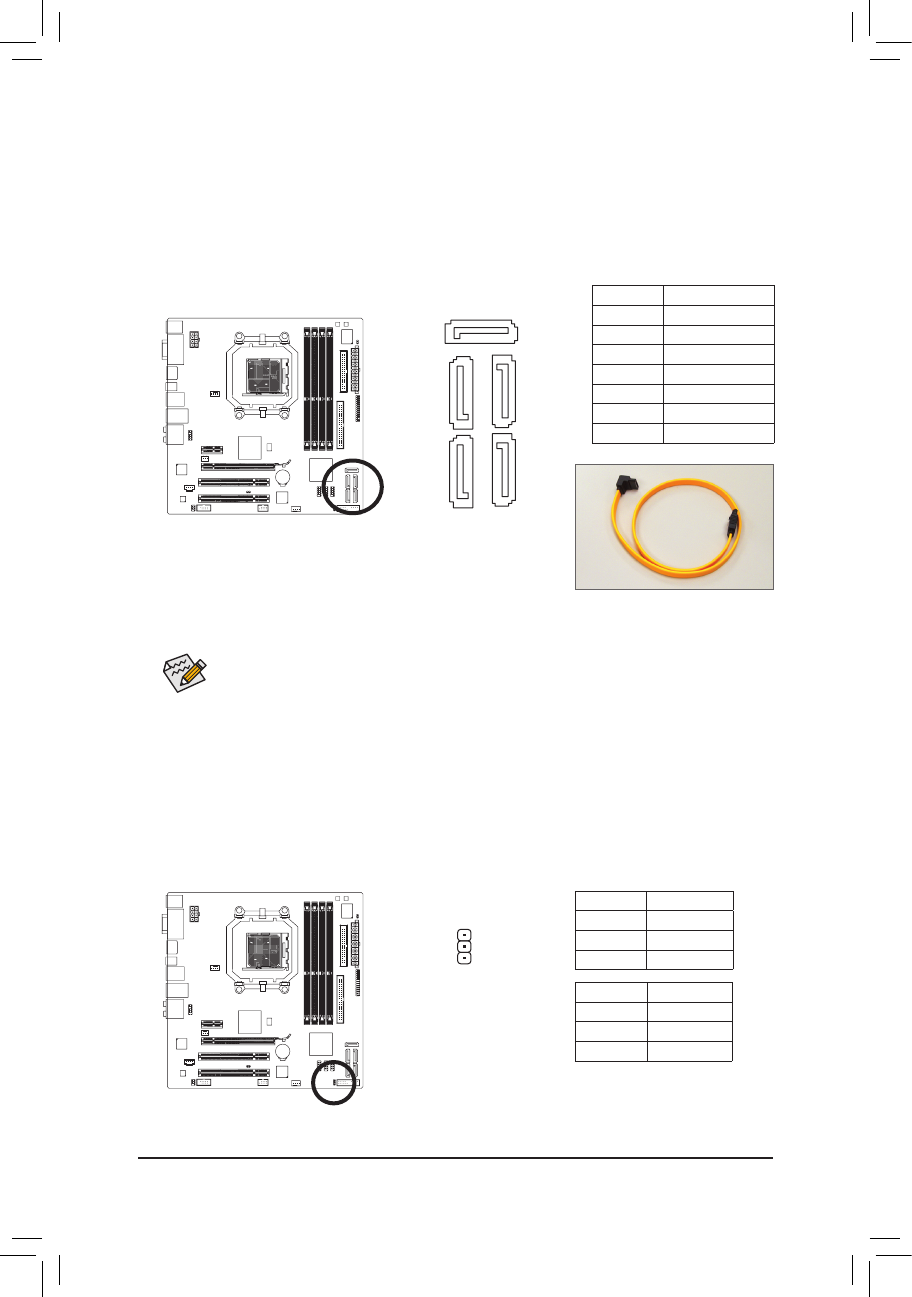

8) SATA2_0/1/2/3/4 (Разъемв интерфейса SATA)
Разъем SATA соответствует спецификации SATA II (пиковая пропускная способность 3 Гбит/с)
и совместим с базовым стандартом SATA (пиковая пропускная способность 1,5 Гбит/с). Каждый
SATA-разъем на плате обеспечивает подключение одного SATA- устройства. Контроллер AMD
SB710 предоставляет возможность организовать для дисковой подсистемы RAID массив уровня
0,1,10 и JBOD. Дополнительная информация о конфигурировании RAID-массива размещена в
Главе 5 "Конфигурирование SATA жестких дисков") .
•
Конфигурация RAID массивов уровня 0 и 1 требует наличия минимум 2-х накопителей.
В случае использования более 2-х накопителей их общее число должно быть чётным.
•
Конфигурация RAID массива уровня 10 требует наличия минимум 4-х накопителей и
общее число накопителей должно быть чётным.
Подключите Г-образный разъем
и нт ерфейсног о к абеля к SATA
3
Гбит/с
жесткому диску.
9) PWR_LED (Разъём для индикатора статуса питания системы)
Подключите индикатор статуса питания системы к разъему фронтальной панели. После
включения системы светодиодный индикатор начнет светиться. Когда система находится в
режиме S1 индикатор мигает. Светодиодный индикатор полностью отключается в те моменты,
когда система переходит в режимы S3/S4 или полностью выключена (режим S5).
1
7
SATA2_0
SATA2_1
SATA2_2
SATA2_3
1
1
1
7
7
SATA2_4
№ контакта Пояснения
1
GND (заземление)
2
TXP
3
TXN
4
GND (заземление)
5
RXN
6
RXP
7
GND (заземление)
№ контакта Пояснения
1
MPD+
2
MPD-
3
MPD-
Состояние LED
S0
Включен
S1
Мигающий
S3/S4/S5
Выключенf
