- 8 -

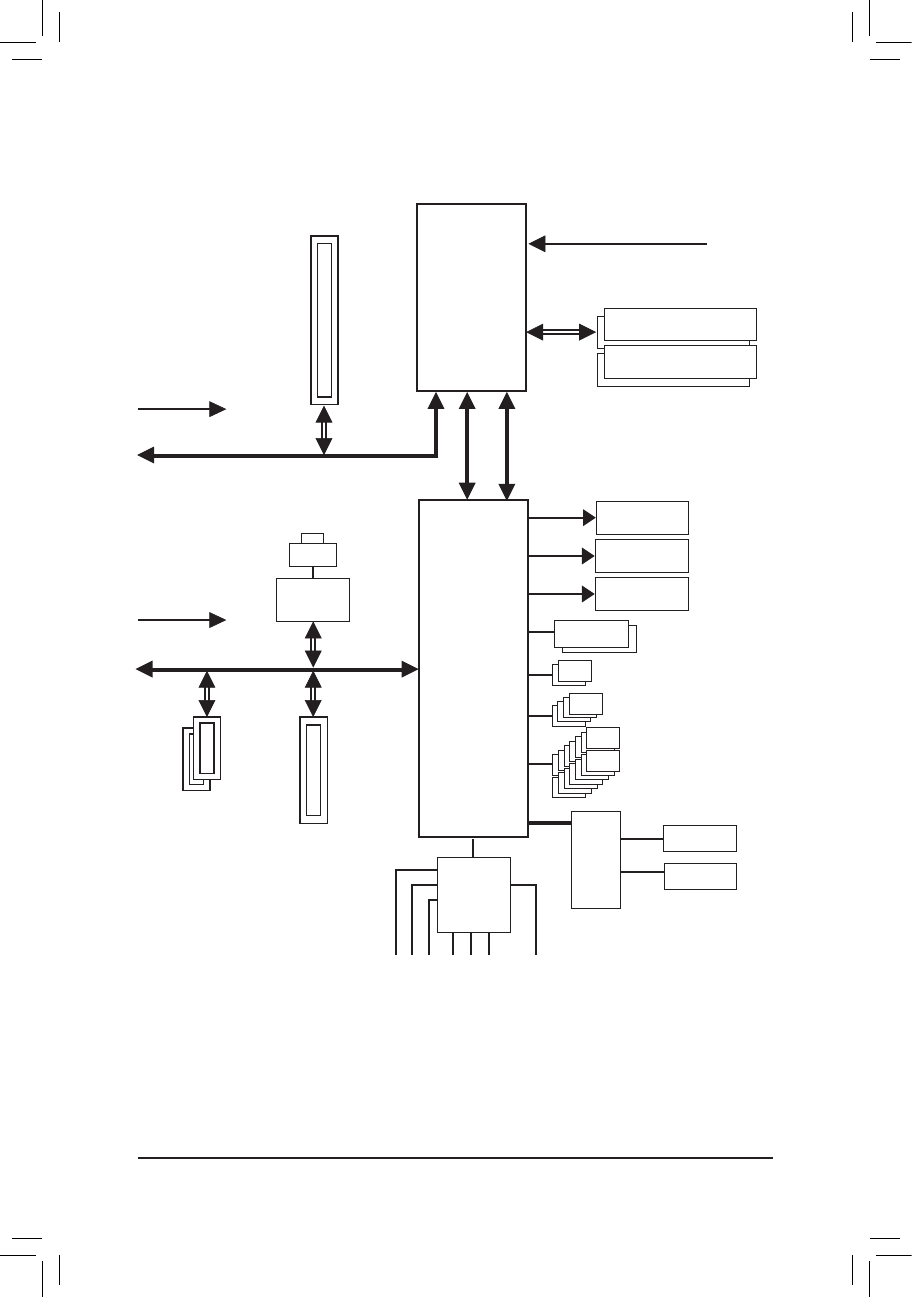

GA-H67M-UD2H Motherboard Block Diagram

Center/Subwoofer Speaker Out

Line Out

MIC

Line In

S/PDIF Out

Side Speaker Out

Surround Speaker Out

CODEC

PS/2 KB/Mouse

LGA1155

CPU

Intel

®

 H67

PCIe CLK

(100 MHz)

PCI Express Bus

CPU CLK+/- (100 MHz)

1 PCI Express x16

Dual BIOS

COM Port

14 USB 2.0/1.1

LPC

Bus

DDR3 1333/1066/800 MHz

LAN

RJ45

PCI Express Bus

PCIe CLK

(100 MHz)

D-Sub

DVI-D

HDMI

Realtek

RTL8111E

iTE

IT8728

2 SATA 6Gb/s

2 PCI Express x1

1 PCI Express x4

4 SATA 3Gb/s

DMI Interface

FDI Interface

x16

Dual Channel Memory

x1

x4

x1
