Инсталляция аппаратного обеспечения
- 14 -
"Выход" центральной колонки и сабвуфера (разъем оранжевого цвета)
Этот разъем предназначен для подключения центральной и низкочастотной (сабвуфер) колонок
акустической системы в конфигурации 5.1/7.1
"Выход" задней пары колонок (разъем черного цвета)
Этот разъем предназначен для подключения задней пары колонок акустической системы в
конфигурации 7.1
"Выход" боковой пары колонок (разъем серого цвета)
Этот разъем предназначен для подключения боковой пары колонок акустической системы в
конфигурации 4/5.1/7.1.
"Линейный вход" (разъем голубого цвета)
Один из основных разъемов аудиоподсистемы. Этот разъем предназначен для ввода сигнала от
различных аудиоустройств (например, внешний оптический накопитель, MP3-плеер, портативный
медиаплеер, и др.).
"Линейный выход" (разъем зеленого цвета)
Один из основных разъемов аудиоподсистемы. Этот разъем предназначен для вывода
аудиосигнала на стереоколонки или наушники. Этот разъем также используется для подключения
фронтальных колонок акустической системы в конфигурации 4/5.1/7.1
"Микрофонный вход" (разъем розового цвета)
Один из основных разъемов аудиоподсистемы. В конфигурации по умолчанию к этому разъему
подключается микрофон.
В д о п о л н е н и е к п е р е ч и с л е н н ы м в а р и а н т а м п о д к л ю ч е н и я в н е ш н и х у с т р о й с т в к
аудиоподсистеме ПК, разъемам ~ средствами программного обеспечения можно
назначить иные функции. Однако, следует иметь в виду, что микрофон по-прежнему
ДОЛЖЕН быть подключен к разъему ( ). Чтобы уточнить конкретную конфигурацию,
ознакомьтесь с инструкцией по инсталляции многоканальной аудиоподсистемы (Глава 5,
"Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы").
Отключая аудиоустройство, сначала отсоедините сигнальный кабель от устройства, а
•
затем от соответствующего разъема на системной плате.
Вынимая кабель из разъема, аккуратно потяните его в направлении перпендикулярном
•
секции портов ввода/вывода, не раскачивая из стороны в сторону, поскольку это может
привести к замыканию контактов и повреждению платы.

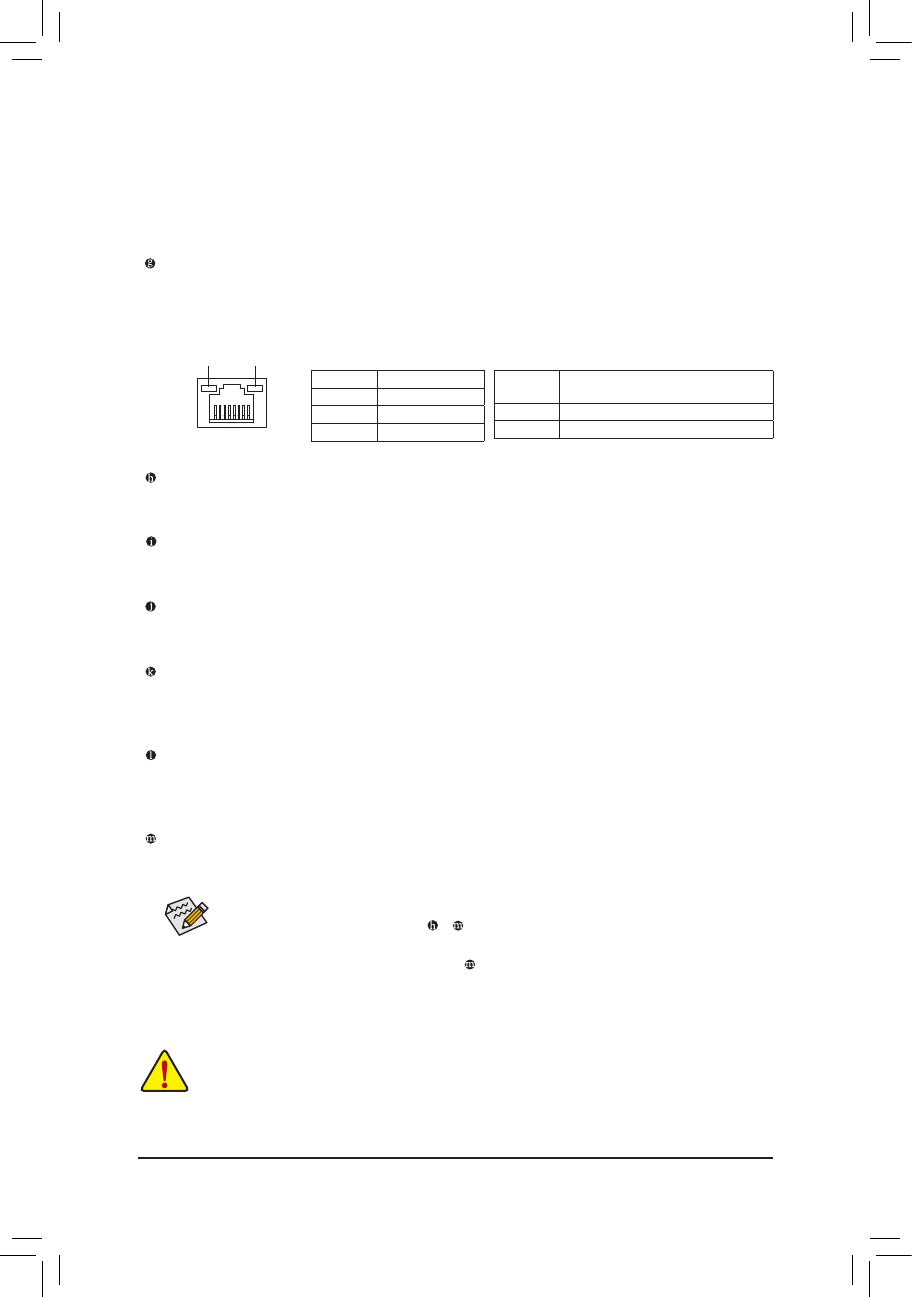

Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Встроенная графика и двухмониторные конфигурации:
Системная плата оснащена тремя портами для вывода видеоизображения: D-Sub, DVI-D и HDMI.
Двухмониторные конфигурации поддерживаются средствами установленной на ПК операционной
системы, и не поддерживаются средствами BIOS Setup или POST-процедурой.
Индикатор активности LAN-порта
Индикатор LAN-соединения/Скорость
Индикатор активности
LAN-порта
Индикатор LAN-
соединения/Скорость
Порт LAN-интерфейса
Состояние Скорость*
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен 10 Мбит/с
Ак тивность
индикатора
Пояснения
Мигает
Осуществляется прием и передача данных
Выключен Прием и передача данных отсутствуют
* Пропускная способность LAN-соединения
