18
Системная
плата
GA-8IDML

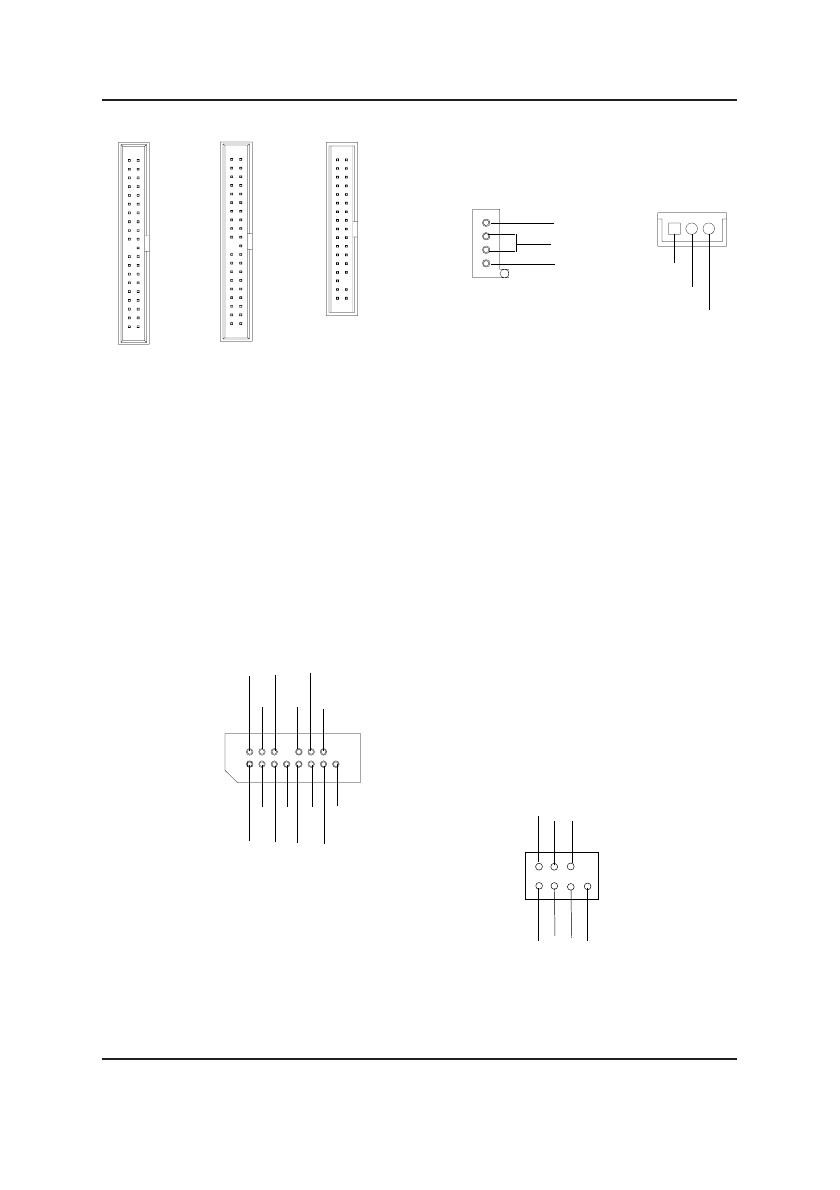

E / F : Разъем дисковода / IDE1 / IDE2
Л : ВХ_CD
ВХ_CD
1
CD-Л
CD-П
З М Л
IDE2
Дисков.
1
IDE1
1
1
K :ВКЛ ПО СЕТИ
1
+5B SB
З М Л
Сигн.
Q ) F _ A U D I O ( Р а з ъ е м
F _ A U D I O ) С у щ е с т в у ю т
фронтальные аудиоразъемы двух
т и п о в , п е р е д у с т а н о в к о й
о б р а т и т е с ь к с о о т в е т с т в у ю щ и м
таблицам.
Если будет использоваться
фронтальный аудиоразъем типа
1, необходимо установить перемычку
11-12, 13-14.Еслибудет
использоваться фронтальный
аудиоразъем типа 2,необходимо
установить перемычку 3-4, 5-6 Для
подключения к фронтальной
колодке, корпус также должен
содержать фронтальный аудио-
разъем. Также убедитесь в
соответствии расположения
контактов на кабеле и контактов
колодки на системной плате.
Чтобы определить, имеет ли ваш
корпус фронтальный аудио
разъем ,проконсультируйтесь с
продавцом.
1
GND
GND
MIC
Тыльн. аудио (П)
Тыльн. аудио (Л)
Фронт. аудио (П)
Фронт. аудио (Л)
Тип 2
Внутр. динамик (Л)
GND
GND
GND
Тыльн. аудио (П)
Тыльн. аудио (Л)
Внутр. динамик
(П)
GND
GND
Фронт. аудио (П)
Фронт. аудио (Л)
+12В
MIC
1
Тип 1
GND
