Hardware Installation
- 21 -
English

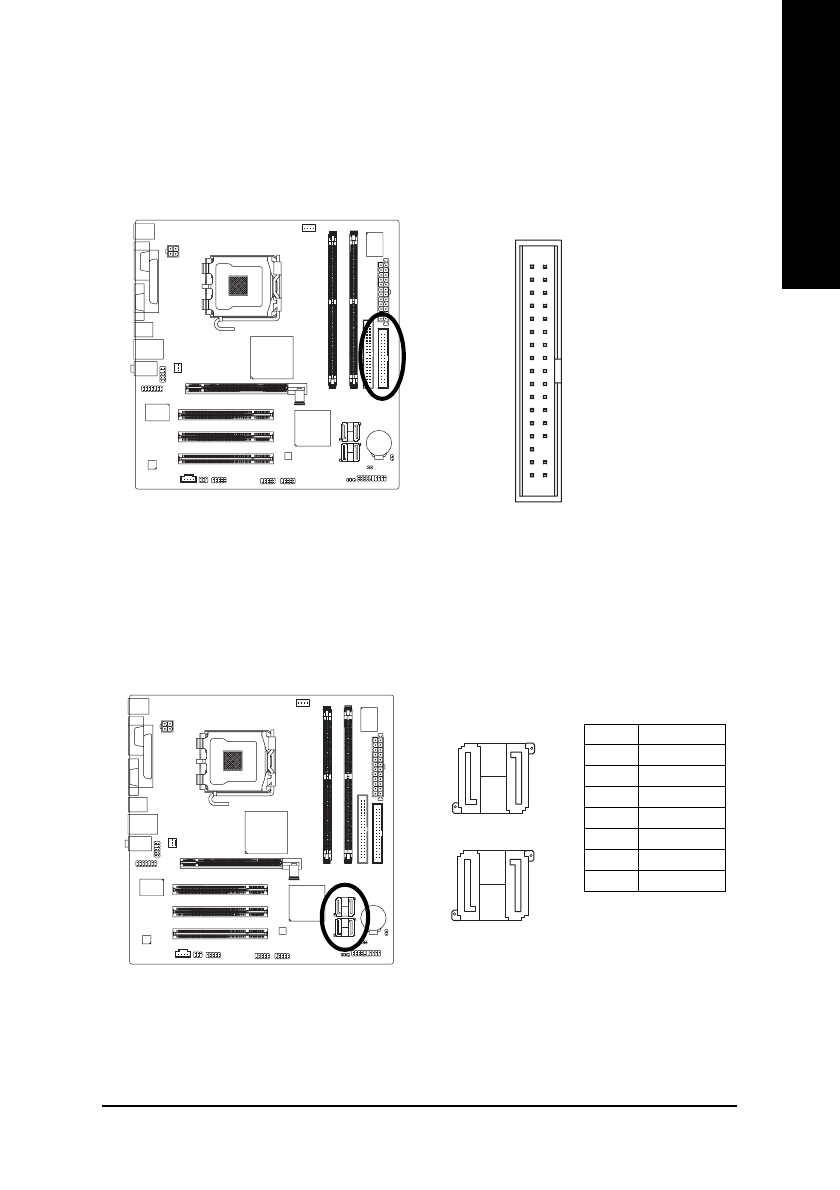

6) FDD (FDD Connector)
The FDD connector is used to connect the FDD cable while the other end of the cable connects to
the FDD drive. The types of FDD drives supported are: 360KB, 720KB, 1.2MB, 1.44MB and
2.88MB. Before attaching the FDD cable, please take note of the foolproof groove in the FDD
connector.
1
2
3 3
3 4
Pin No.
Definition
1
GND
2
TXP
3
TXN
4
GND
5
RXN
6
RXP
7
GND
7) SATAII0 / SATAII1 / SATAII2 / SATAII3 (SATA 3Gb/s Connectors)
SATA 3Gb/s can provide up to 300MB/s transfer rate. Please refer to the BIOS setting for the
SATA 3Gb/s and install the proper driver in order to work properly.
7
1
1
7
SATAII1
SATAII0
7
1
1
7
SATAII3
SATAII2
