Установка устройств
- 16 -
Порт IEEE 1394a
Порт IEEE 1394 поддерживает спецификацию IEEE 1394a, предоставляет возможность
подключать к ПУ высокоскоростные устройства в режиме hot plug (подключение/отключение
устройства к системе без необходимости отключения ПК) и предназначен для подключения
периферийных устройств с интерфейсом IEEE 1394.

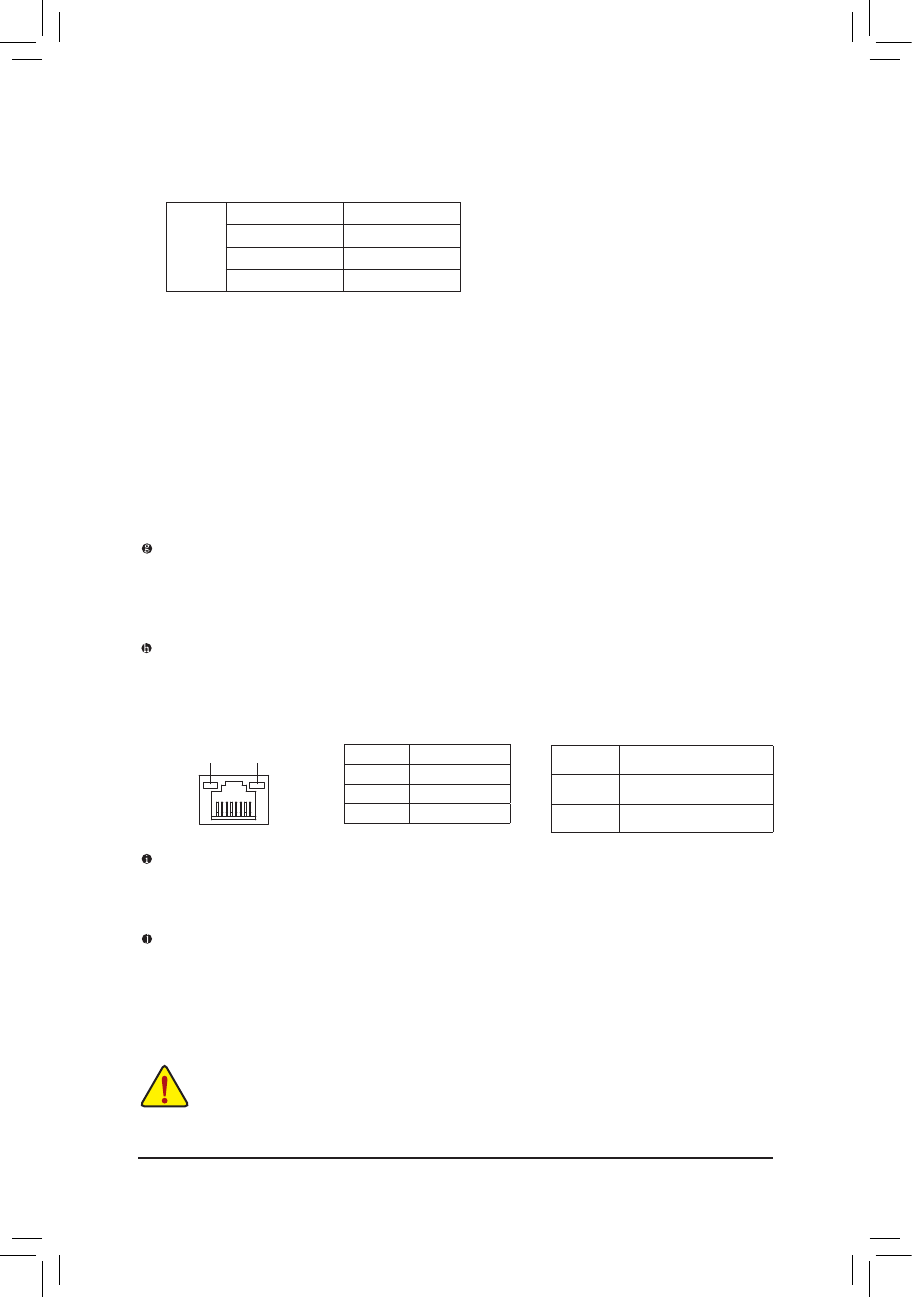

Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
A. Двухмониторная конфигурация:
Системная плата оснащена тремя портами для вывода видеосигнала: DVI-D, HDMI и D-Sub. В
приведенной ниже таблице указаны возможные комбинации их применения.
При отключении кабеля от разъема на задней панели сначала отключите кабель от
•
внешнего устройства и лишь затем отключите ее от системной платы.
Извлекайте кабель в направлении перпендикулярном разъему, не раскачивая и не
•
изгибая. Это поможет избежать неисправностей, вызванных электромеханическими
повреждениями.
B. Воспроизведения HD DVD и Blu-Ray дисков:
Для того, чтобы получить изображение максимального качества во время просмотра HD DVD
или Blu-ray контента, ознакомьтесь с рекомендациями в отношении минимальных требований к
системе.
ОЗУ: Два 1-Гбайт модуля DDR3 1066 МГц (двухканальный режим работы)
•
Настройки BIOS: Минимум 256 Мбайт для UMA Frame Buffer Size (подробная информация о
•
конфигурировании видеоподсистемы размещена в Главе 2, BIOS Setup, раздел Advanced BIOS
Features).
Прикладное ПО: CyberLink PowerDVD 8.0 или более новая версия; активировать опцию
•
Hardware Acceleration (Аппаратное ускорение воспроизведения видео).
Монитор(ы), совместимые с технологией HDCP.
•
(Примечание 1) Порт DVI-D не поддерживает соединение D-Sub через адаптер.
(Примечание 2) Одновременное воспроизведение видеосигнала портами DVI-D и HDMI не
поддерживается.
Порты USB 3.0/2.0
Порты USB 3.0 удовлетворяют требованиям спецификации USB 3.0, обратно совместимы с
портами USB 2.0/1.1 и предназначены для подключения клавиатуры, мыши, принтера, флэш-
накопителей, а также других периферийных устройств с USB-интерфейсом.
Разъемы "Выход" центральной колонки и сабвуфера (mini-Jack оранжевого цвета)
Этот разъем предназначен для подключения центральной и низкочастотной (сабвуфер) колонок
акустической системы в конфигурации 5.1/7.1.
Два
дисплея
Комбинация
Применимо
DVI-D + D-Sub
Да
DVI-D + HDMI
Нет
HDMI + D-Sub
Да
Индикатор активности LAN-порта:
Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор
LAN-соединения/
Скорость
Порт LAN-интерфейса
Состояние Скорость
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
Активность
индикатора Скорость
Мигает
Осуществляется прием и
передача данных
Выключен
Прием и передача данных
отсутствуют
