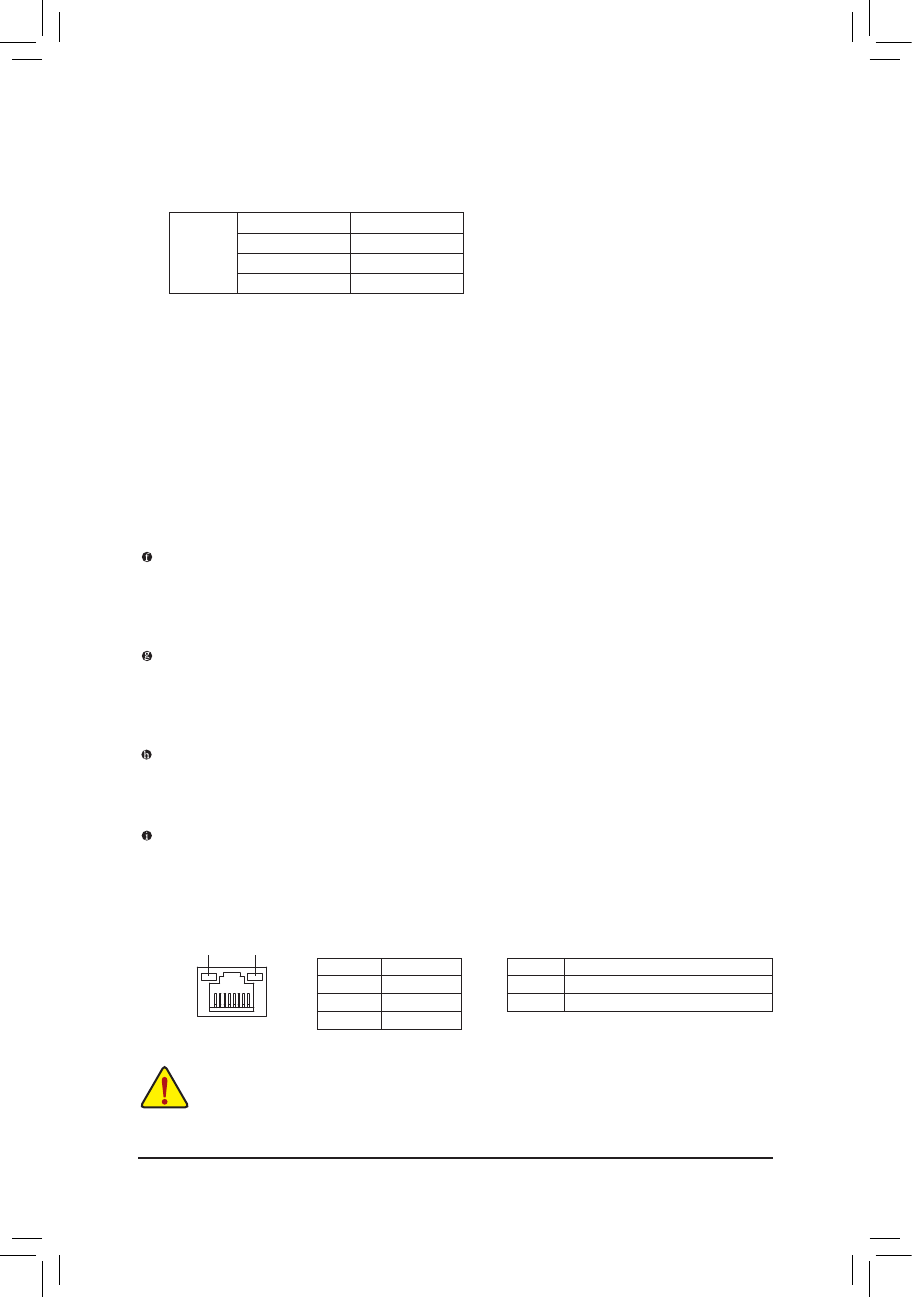

- 15 -
Установка устройств
Оптический «Выход» цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Порт IEEE 1394a
Порт IEEE 1394 поддерживает спецификацию IEEE 1394a, предоставляет возможность
подключать к ПУ высокоскоростные устройства в режиме hot plug (подключение/отключение
устройства к системе без необходимости отключения ПК) и предназначен для подключения
периферийных устройств с интерфейсом IEEE 1394.
Порт eSATA 3 Гбит/c
Этот порт отвечает требованиям спецификации SATA и SATA II (пропускная способность до 1,5
Гбит/с и 3 Гбит/с соответственно) и предназначен для подключения внешних SATA-накопителей
или мультипликатора SATA-портов.
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
A. Двухмониторная конфигурация:
Системная плата оснащена тремя портами для вывода видеосигнала: DVI-D, HDMI и D-Sub. В
приведенной ниже таблице указаны возможные комбинации их применения.
•
При отключении кабеля от разъема на задней панели сначала отключите кабель от
внешнего устройства и лишь затем отключите ее от системной платы.
•
Извлекайте кабель в направлении перпендикулярном разъему, не раскачивая и не
изгибая. Это поможет избежать неисправностей, вызванных электромеханическими
повреждениями.
B. Воспроизведения HD DVD и Blu-Ray дисков:
Для того, чтобы получить изображение максимального качества во время просмотра HD DVD или
Blu-ray контента, ознакомьтесь с рекомендациями в отношении минимальных требований к системе.
•
ОЗУ: Два 1-Гбайт модуля DDR3 1066 МГц (двухканальный режим работы)
•
Настройки BIOS: Минимум 256 Мбайт для UMA Frame Buffer Size (подробная информация
о конфигурировании видеоподсистемы размещена в Главе 2, BIOS Setup, раздел Advanced
BIOS Features).
•
Прикладное ПО: CyberLink PowerDVD 8.0 или более новая версия; активировать опцию Hard
-
ware Acceleration (Аппаратное ускорение воспроизведения видео).
•
Монитор(ы), совместимые с технологией HDCP.
Комбинация
Применимо
DVI-D + D-Sub
Да
DVI-D + HDMI
Нет
HDMI + D-Sub
Да
Два
дисплея
Активность индикатора:
Состояние Пояснения
Мигает
Осуществляется прием и передача данных
Выключен Прием и передача данных отсутствуют
Индикатор LAN-соединения/Скорость:
Состояние Пояснения
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен 10 Мбит/с
Индикатор
активности LAN-
порта
Индикатор LAN-
соединения/
Скорость
Порт LAN-
интерфейса
