- 19 -
Инсталляция аппаратного обеспечения
2
34
1
33
1
CPU_FAN
SYS_FAN1
PWR_FAN
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
SYS_FAN2
1
1
1

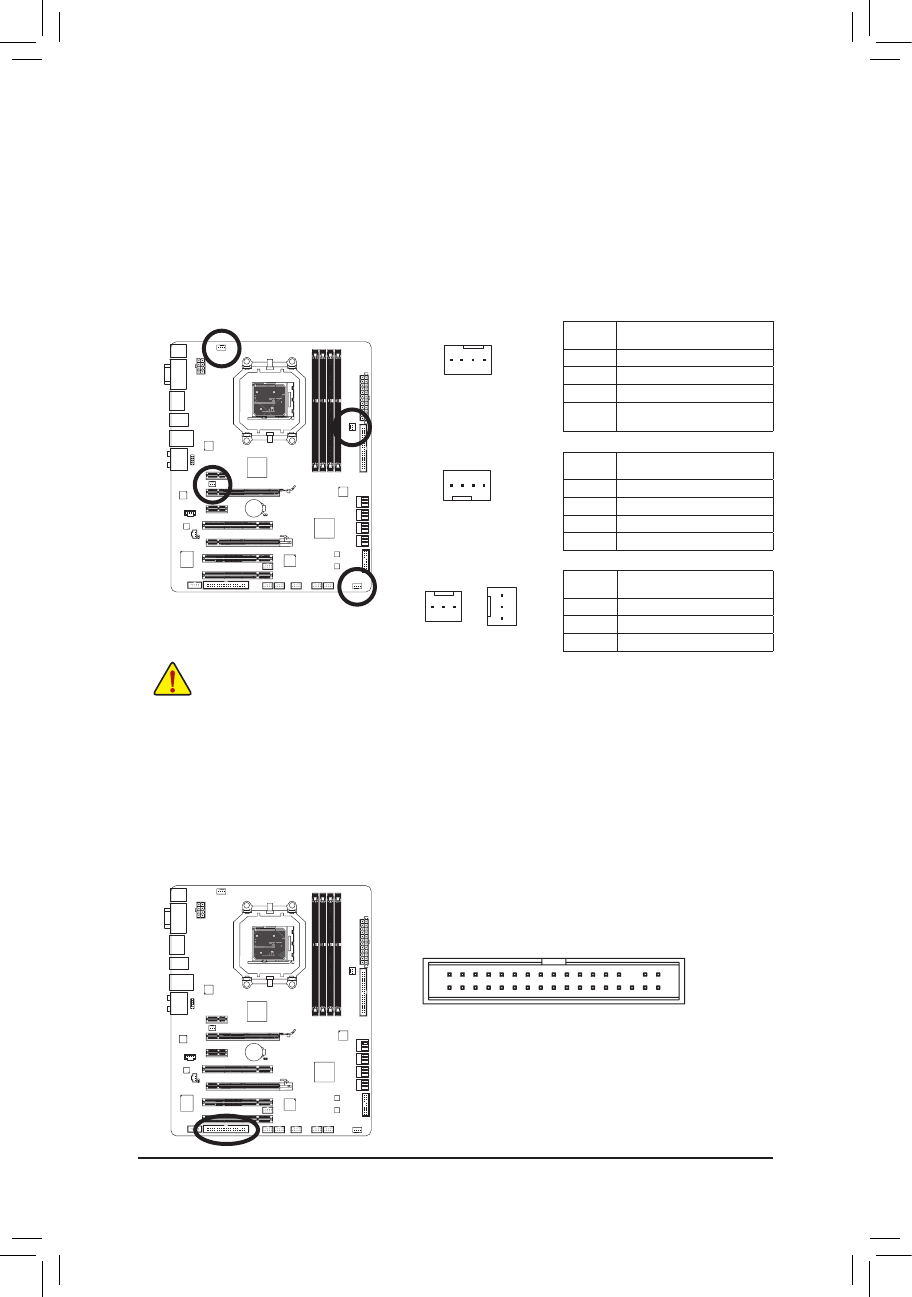

3/4/5) Разъемы CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN для подключения вентиляторов
На системной плате установлены 4-контактные разъемы (CPU_FAN) и (SYS_FAN1) для
подключения вентилятора системы охлаждения ЦП и системного вентилятора, а также
3-контактные разъемы (SYS_FAN2) и (PWR_FAN) для подключения системного вентилятора и
вентилятора блока питания. Подключая вентиляторы к этим разъемам, соблюдайте полярность
(черный провод кабеля соответствует контакту "Земля"). Системная плата предоставляет
возможность регулировать скорость вращения вентилятора ЦП. Для обеспечения необходимого
теплорассеивания рекомендуется задействовать системный вентилятор, который выводит
нагретые воздушные массы за пределы корпуса ПК.
6) FDD (разъем флоппи-дисковода)
Разъем FDD применяется для подключения флоппи-дисковода. Поддерживаются следующие типы
флоппи-дисководов: 360 Kбайт, 720 Kбайт, 1,2 Mбайт, 1,44 Mбайт и 2,88 Mбайт. Перед тем как
подключать устройство, найдите Контакт 1 на флоппи-дисководе и интерфейсном кабеле. Контакт
1 на интерфейсном кабеле промаркирован цветом, отличающимся от основного цвета шлейфа. По
вопросам приобретения кабеля для флоппи-дисковода обращайтесь к локальному дилеру.
CPU_FAN:
Нумерация
контактов
Пояснения
1
GND - контакт Земля
2
+12V / Контроль скорости вращения
3
Sense (контакт датчика)
4
Speed Control (контакт
Контроль скорости вращения)
SYS_FAN1:
Нумерация
контактов
Пояснения
1
GND - контакт Земля
2
Контроль скорости вращения
3
Sense (контакт датчика)
4
Зарезервирован
SYS_FAN2/PWR_FAN:
Нумерация
контактов
Пояснения
1
GND - контакт Земля
2
+12V
3
Sense (контакт датчика)
•
Убедитесь в том, что подключенные к системе вентиляторы обеспечивают надлежащий
тепло отвод от ключевых компонентов. Помните, что перегрев процессора или системы в
целом может вывести компоненты из строя или система будет работать нестабильно.
•
Эти разъемы не требуют установки дополнительных перемычек. Не используйте
перемычки для замыкания контактных групп FAN-разъемов.
