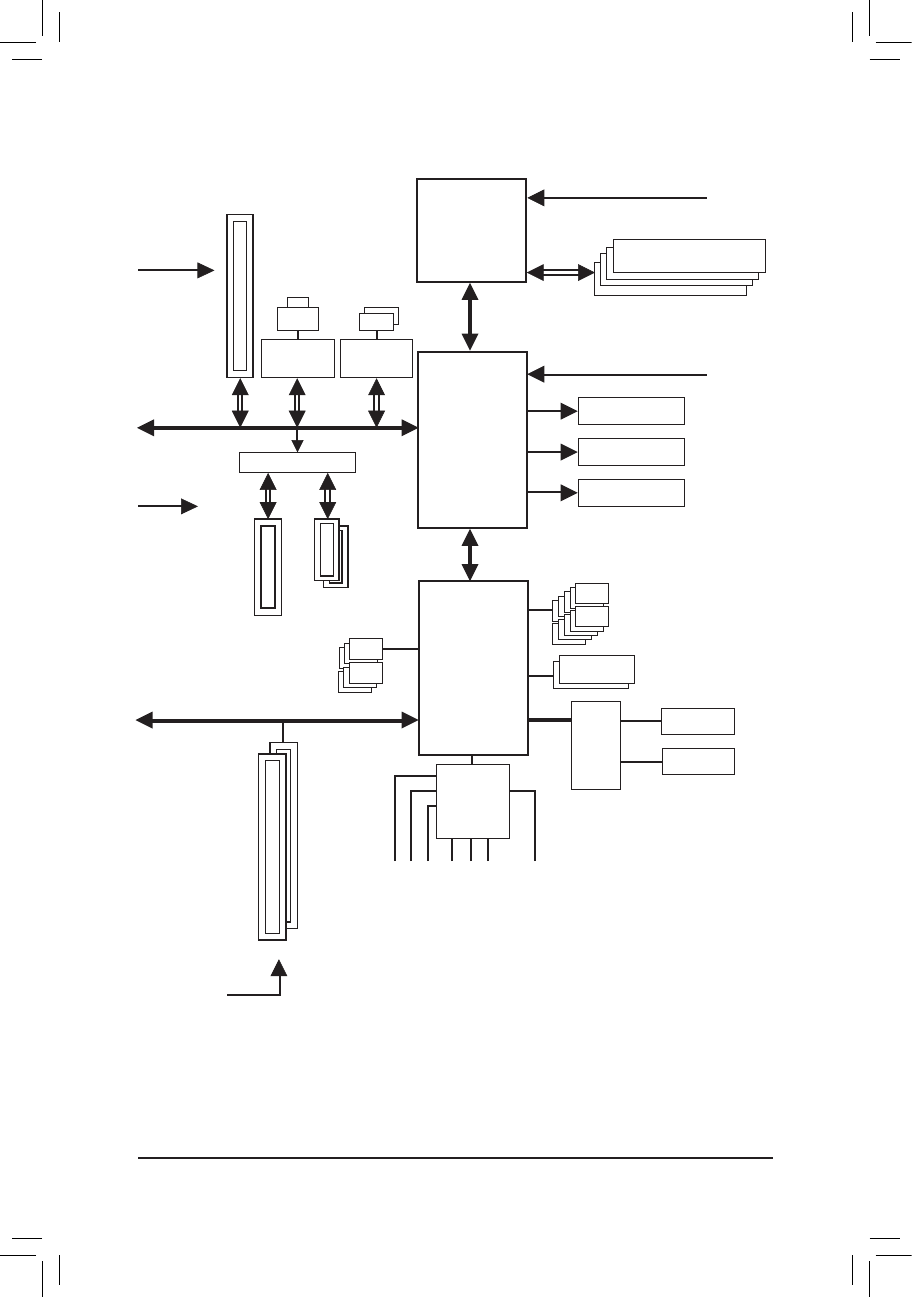

GA-880G-USB3 Motherboard Block Diagram
(Note 1) To reach DDR3 1866 MHz or above, you must install two memory modules and install them in the DDR3_3 and
DDR3_4 memory sockets.
(Note 2) Simultaneous output for DVI-D and HDMI is not supported.
(Note 3) The PCIEX1_1 and PCIEX1_2 slots share bandwidth with the PCIEX4 slot. When the PCIEX4 slot is populated
with a x4 expansion card, the PCIEX1_1 and PCIEX1_2 slots become unavailable. If the PCIEX1_1 slot or the
PCIEX1_2 slot has been populated first, the PCIEX4 slot will operate at up to x1.
Hyper Transport 3.0
AMD 880G
Dual Channel Memory
Center/Subwoofer Speaker Out
Line Out
MIC
Line In
S/PDIF Out
Side Speaker Out
Surround Speaker Out
CODEC
PCI Bus
AM3+/AM3 CPU
2 PCI
PCI CLK
(33 MHz)
DDR3 1866 (O.C.)
(Note 1)
/
1333/1066 MHz
COM Port
iTE
IT8720
LPC
Bus
PS/2 KB/Mouse
GFX CLK (100 MHz)
D-Sub
DVI-D
(Note 2)
HDMI
(Note 2)
Dual BIOS
10 USB Ports
6 SATA 3Gb/s
AMD SB710
PCI Express Bus
PCIe CLK
(100 MHz)
x1
x1
2 USB 3.0/2.0
Etron
EJ168
LAN
RJ45
Realtek
RTL8111E
PCIe CLK
(100 MHz)
1 PCI Express x16
x16
Switch
x4
x1
2 PCI Express x1
(Note 3)
1 PCI Express x4
(Note 3)
or
