- 8 -

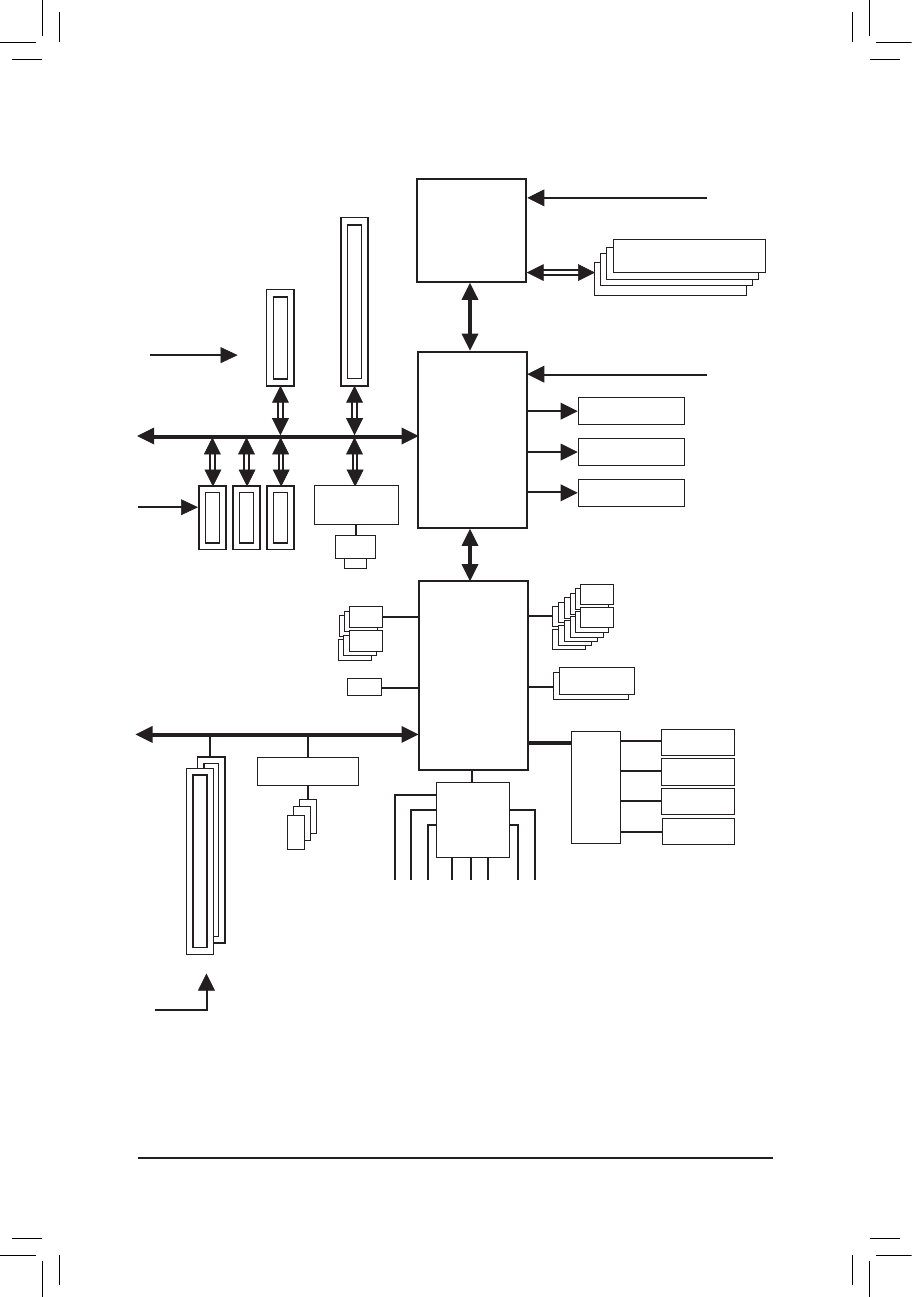

GA-880G-UD3H Motherboard Block Diagram
(Note 1) To reach DDR3 1866 MHz or above, you must install two memory modules and install them in the DDR3_3 and
DDR3_4 memory sockets.
(Note 2) Simultaneous output for DVI-D and HDMI is not supported.
(Note 3) The PCIEX1_2 and PCIEX1_3 slots share bandwidth with the PCIEX4_1 slot. When the PCIEX4_1 slot is popu-
lated with a x4 card, the PCIEX1_2 and PCIEX1_3 slots become unavailable.
Hyper Transport 3.0
AMD 880G
CPU CLK+/- (200 MHz)
Dual Channel Memory
Center/Subwoofer Speaker Out
Line Out
MIC
Line In
S/PDIF In S/PDIF Out
Side Speaker Out
Surround Speaker Out
CODEC
PCI Bus
T.I. TSB43AB23
3 IEEE 1394a
AM3 CPU
2 PCI
PCI CLK
(33 MHz)
DDR3 1866 (O.C.)
(Note 1)
/
1333/1066 MHz
Floppy
LPT Port
COM Port
iTE
IT8718
LPC
Bus
PS/2 KB/Mouse
GFX CLK (100 MHz)
D-Sub
DVI-D
(Note 2)
HDMI
(Note 2)
PCI Express Bus
LAN
PCIe CLK
(100 MHz)
x1
x1
x1
x1
3 PCI Express x1
(Note 3)
RJ45
PCIe CLK
(100 MHz)
x16
x4
1 PCI Express x16
1 PCI Express x4
(Note 3)
Realtek
RTL8111D/E
ATA-133/100/66/33 IDE Channel
Dual BIOS
12 USB Ports
6 SATA 3Gb/s
AMD SB710
