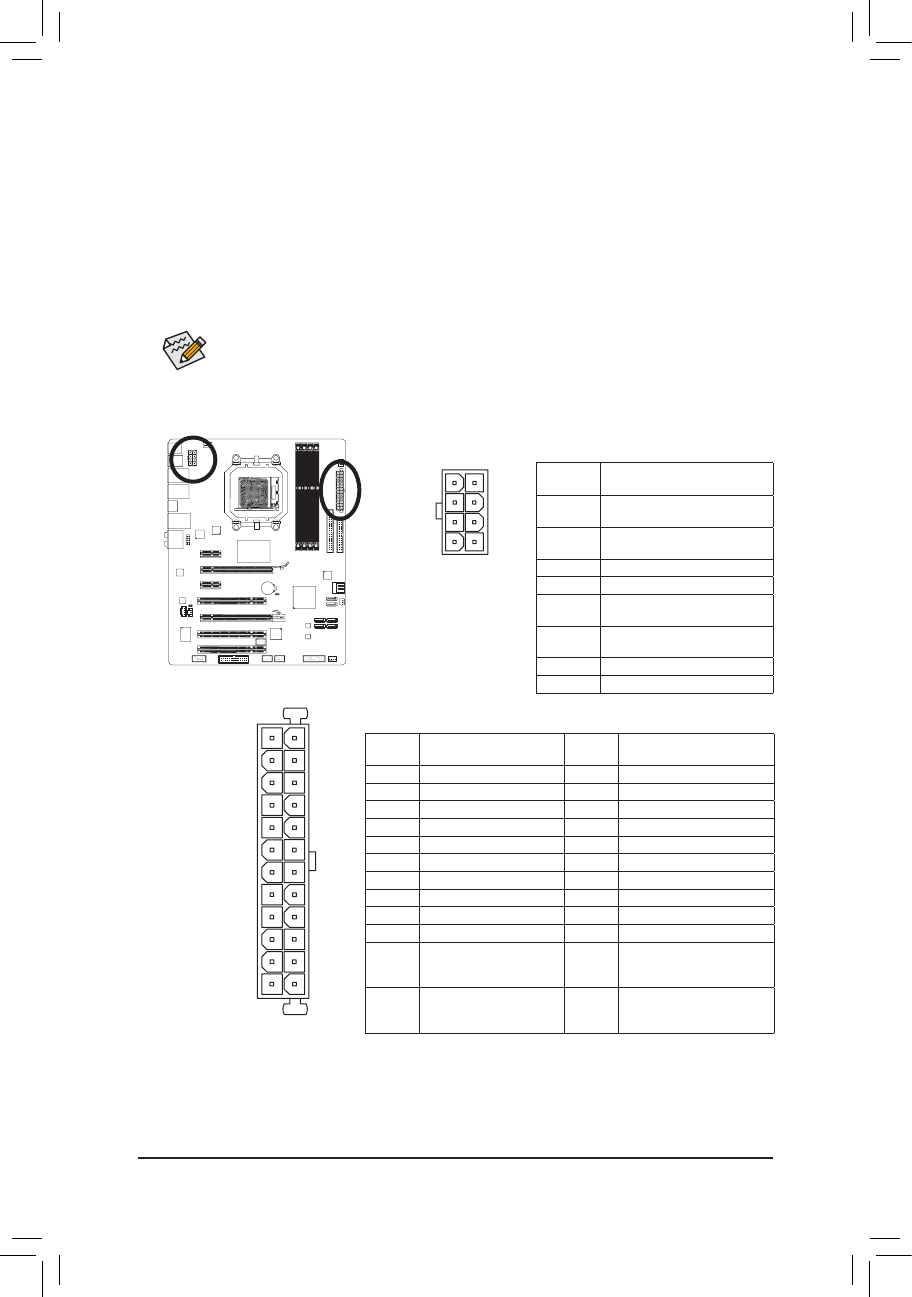

Инсталляция аппаратного обеспечения
- 16 -
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
работоспособность системы оказывается нестабильной или старт компьютера вовсе
невозможен.
G.QBOFM
13
1
24
12
ATX
ATX_12V_2X4
G.QBOFM
5
8
1
4
1/2) ATX_12V_2X4/ATX (8-контактный разъем питания 12 В и 24-контактный основной
ATX-разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
ATX_12V_2X4:
ATX:
Нумерация
контактов
Пояснения
Нумерация
контактов
Пояснения
1
3,3B
13
3,3B
2
3,3B
14
-12B
3
GND (Заземление)
15
GND (Заземление)
4
+5B
16
PS_ON (soft On/Off)
5
GND (Заземление)
17
GND (Заземление)
6
+5B
18
GND (Заземление)
7
GND (Заземление)
19
GND (Заземление)
8
Power Good
20
-5B
9
5VSB (режим stand by +5 В)
21
+5B
10
+12B
22
+5B
11
12 В (только для
24-контактных ATX-
разъемов)
23
+5 В (только для
24-контактных ATX-разъемов)
12
3,3 В (только для
24-контактных ATX-
разъемов)
24
GND (Заземление, только для
24-контактных ATX-разъемов)
Нумерация
контактов
Пояснения
1
GND - контакт Земля (только для
8-контактных разъемов ATX 12 В)
2
GND - контакт Земля (только для
8-контактных разъемов ATX 12 В)
3
GND (Заземление)
4
GND (Заземление)
5
+12B (только для 8-контактных
разъемов ATX 12 В)
6
+12B (только для 8-контактных
разъемов ATX 12 В)
7
+12B
8
+12B
